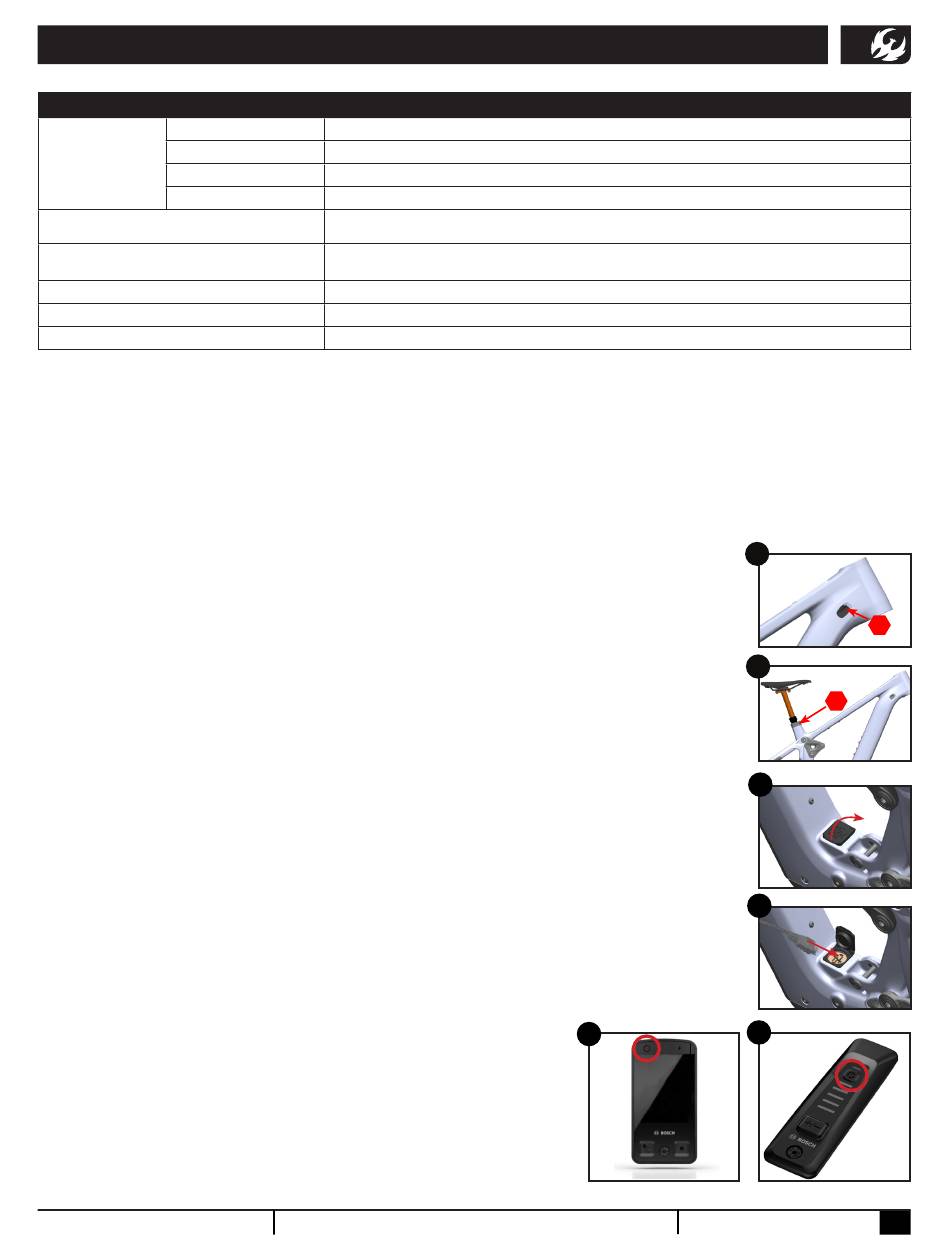

SCHNELLSTARTANLEITUNG

KOMPONENTE
Dämpfer-Luftdruck
Körpergewicht [kg] in [psi]
(nach Körper-
Körpergewicht [kg] in [bar]
gewicht)
Körpergewicht [lbs] in [bar] Float X: 0,07 × Körpergewicht [lbs] + 2.8 [bar] | Float X2: 0,07 × Körpergewicht [lbs] +3.4 [bar]
!Prüfe immer den
Körpergewicht [lbs] in [psi] Float X: Körpergewicht [lbs] + 40 [psi] | Float X2: Körpergewicht [lbs] +50 [psi]
Sag (s. Seite3)!
Dämpfer Compression-Dämpfung
Dämpfer Rebound-Dämpfung
Federgabel-Luftdruck
Federgabel Compression-Dämpfung
Federgabel Rebound-Dämpfung

Empfohlener Reifendruck

Vorderrad: 23 psi (1,58 bar) Hinterrad: 28 psi (1,93 bar)
• Ein gut eingestellter Reifendruck hat einen großen Einfl uss darauf, dass sich das Bike gut fährt. Ist der
Druck zu hoch, kann sich der Reifen nicht an das Gelände anpassen, die Traktion nimmt ab. Ist der Druck
zu niedrig, läuft man Gefahr, einen Reifendefekt oder Platten zu bekommen.
• Wichtig ist, ein genauer Reifendruck-Prüfer, wenn man den Druck einstellt.
Einstellung der Sattelhöhe
1. 1. Löse mit einem 2-mm-Innensechskant-Schlüssel die Abdeckung des
Kabel-Ports auf der Antriebsseite. (Bild 1)
2. Löse mit einem 4-mm-Innensechskant-Schlüssel die Schraube der
Sattelklemme (Bild 2) und verstelle den Sattel in der Höhe. Die Schraube
befindet sich unter dem Cover zur Sitzwinkelverstellung. Über das Loch im
Cover kommt man an die Schraube.
3. Verwende den 4-mm-Innensechskant, um die Schraube der Sattelklemme
wieder auf 5 Nm anzuziehen.
4. Verschraube die Abdeckung des Kabel-Ports wieder mit dem 2-mm
Innensechskant, um den Zug der Variostütze zu klemmen.

Aufladen des Akkus

HINWEIS: Der Akku ist bei der Lieferung nicht vollständig aufgeladen und
muss vor der ersten Verwendung vollständig aufgeladen werden.
1. Den Ladeanschluss fi ndest du vor der unteren Dämpferaufnahme. (Bild 3)
2. Öffne die Schutzabdeckung, um an den Anschluss zu gelangen. (Bild 3)
3. Ladekabel in den Anschluss stecken und darauf achten, dass Stecker und
Buchse korrekt ausgerichtet sind. (Bild 4)
4. Nach dem Laden das Kabel abziehen und die Schutzabdeckung schließen.
*Der Akku ist herausnehmbar und kann außerhalb des Fahrrads geladen werden. Siehe Seite 10.

Ein- und Ausschalten des Systems

1. Die Einschalttaste ist links oben am Kiox 400 C (Bild 5)
oder oben am System Controller auf dem Oberohr (Bild 6).
2. Das System lässt sich über den Knopf mit dem Power-
Symbol auf dem Controller durch kurzes Drücken und
wieder Loslassen ein- und ausschalten.
3. Wenn das Fahrrad 10 Minuten lang nicht bewegt wurde,
schaltet sich das System automatisch aus.
pivotcycles.com
Float X: 2,2 × Körpergewicht [kg] + 40 [psi] | Float X2: 2,2 × Körpergewicht [kg] +50 [psi]
Float X: 0,15 × Körpergewicht [kg] + 2.8 [bar] | Float X2: 0,15 × Körpergewicht [kg] +3.4 [bar]
Float X: 8 Klicks im Uhrzeigersinn, von "OFFEN"*
Float X2: LSC: 6 Klicks im Uhrzeigersinn, von "OFFEN" | HSC: 2 Klicks im Uhrzeigersinn, von "OFFEN"
Float X: 8 Klicks im Uhrzeigersinn, von "OFFEN"
Float X2: LSR: 8 Klicks im Uhrzeigersinn, von "OFFEN" | HSR: 4 Klicks im Uhrzeigersinn, von "OFFEN"
Fox 38: 80 [psi] / 5,52 [bar] | Fox Podium: 72 [psi] / 5,0 [bar]
HSC: 3 Klicks von "OFFEN"; LSC: 5 Klicks von "OFFEN"
HSR: 3 Klicks von "OFFEN"; LSR: 9 Klicks von "OFFEN"
