DÉPOSE ET INSTALLATION DE LA BATTERIE INTERNE
Retrait de la batterie
Il peut être nécessaire de retirer la batterie pour la remplacer ou la recharger en l'absence de prise
électrique à proximité du vélo.
REMARQUE : Si le vélo est à l'horizontale sur ses roues, la batterie touchera le sol avant d'être retirée du
cadre. Il est recommandé d'utiliser un support pour maintenir le cadre à l'envers.

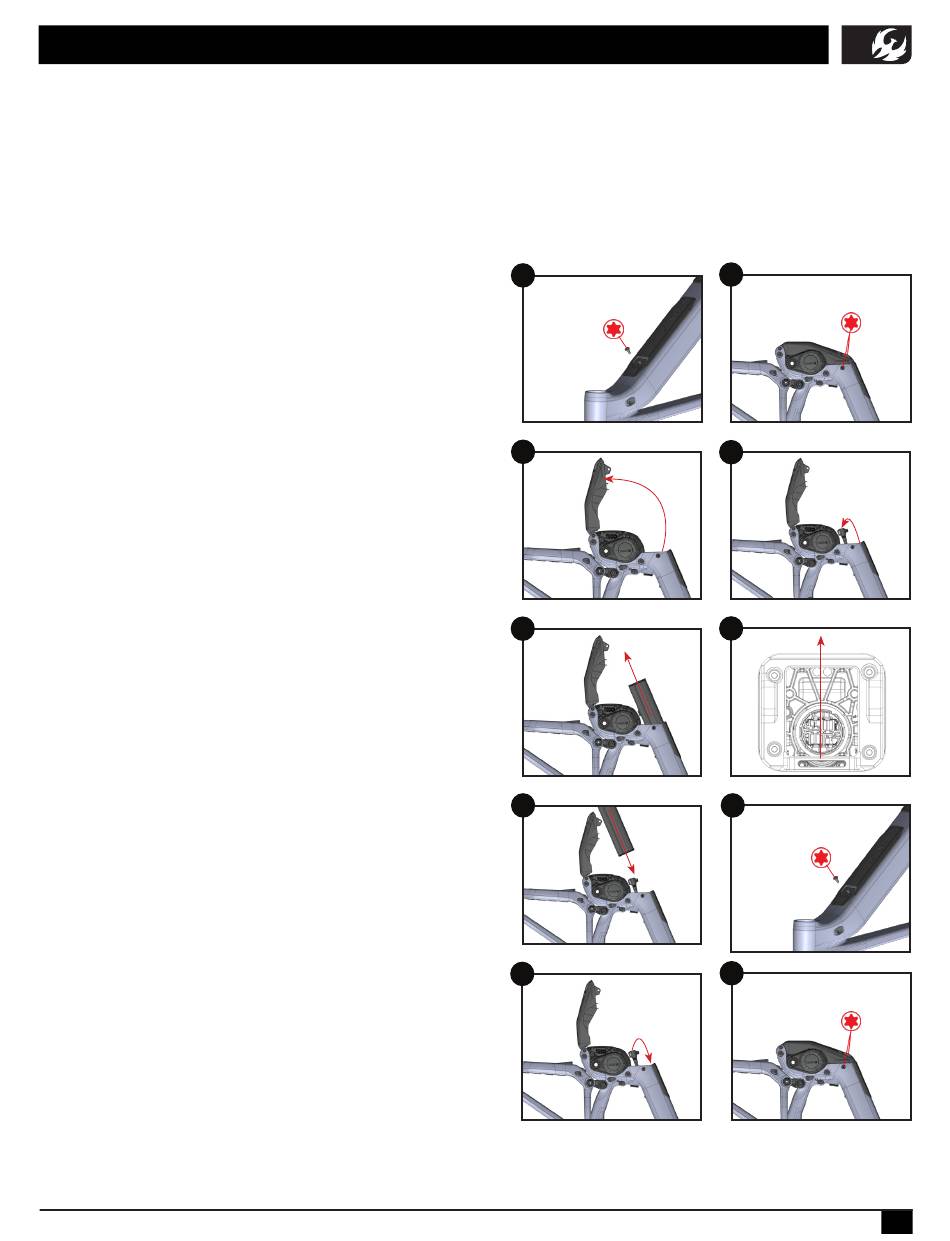

1. À l'aide d'une clé Torx T-25, retirez le boulon de fixation
avant de la batterie (fig. 1).
2. Retirez les deux boulons avant fixant la plaque de
protection au cadre à l'aide d'une clé Torx T-25 (fig. 2).
3. Faites pivoter le couvercle vers l'arrière de la moto (fig.
3). Si vous effectuez cette opération avec la moto en
position verticale, veillez à soutenir la batterie d'une
main pendant l'ouverture de la plaque de protection.
4. Débranchez délicatement le câble d'alimentation de la
batterie (fig. 4).
5. Soutenez la batterie à deux mains et tirez doucement
sur la sangle de la batterie pour la sortir du cadre (fig.
5).
Si vous n'utilisez pas de support pour maintenir le vélo
à l'envers ou pour le surélever, vous devrez peut-être
l'incliner du côté opposé à la transmission ou le soulever
pour retirer complètement la batterie du cadre.

Installation de la batterie

Pour installer la batterie, suivez la procédure de
retrait décrite ci-dessus en sens inverse.
REMARQUE : L'installation de la batterie est plus
facile si le vélo est à l'envers. Il est recommandé
d'utiliser un support pour maintenir le vélo dans
cette position.
1. Vérifiez l'orientation de la batterie avant de l'installer
(fig. 6).
2. Graissez les filetages des boulons de fixation de la
plaque de protection et de la plaque de dérailleur.
3. Remettez délicatement la batterie dans le tube
diagonal à l'aide de vos deux mains (fig. 7).
4. Appuyez sur la batterie pour la mettre en place et
installez le boulon de fixation avant (fig. 8).
5. Rebranchez le câble d'alimentation à la batterie
(fig. 9).
6. Refermez la plaque de protection (fig. 10).
7. Remontez les boulons de la plaque de protection et
serrez le boulon de fixation avant et les boulons de
la plaque de protection à 8 Nm.
pivotcycles.com
1
T25
3
5
7
9
2
T25
4
6
8
T25
10
T25
10
