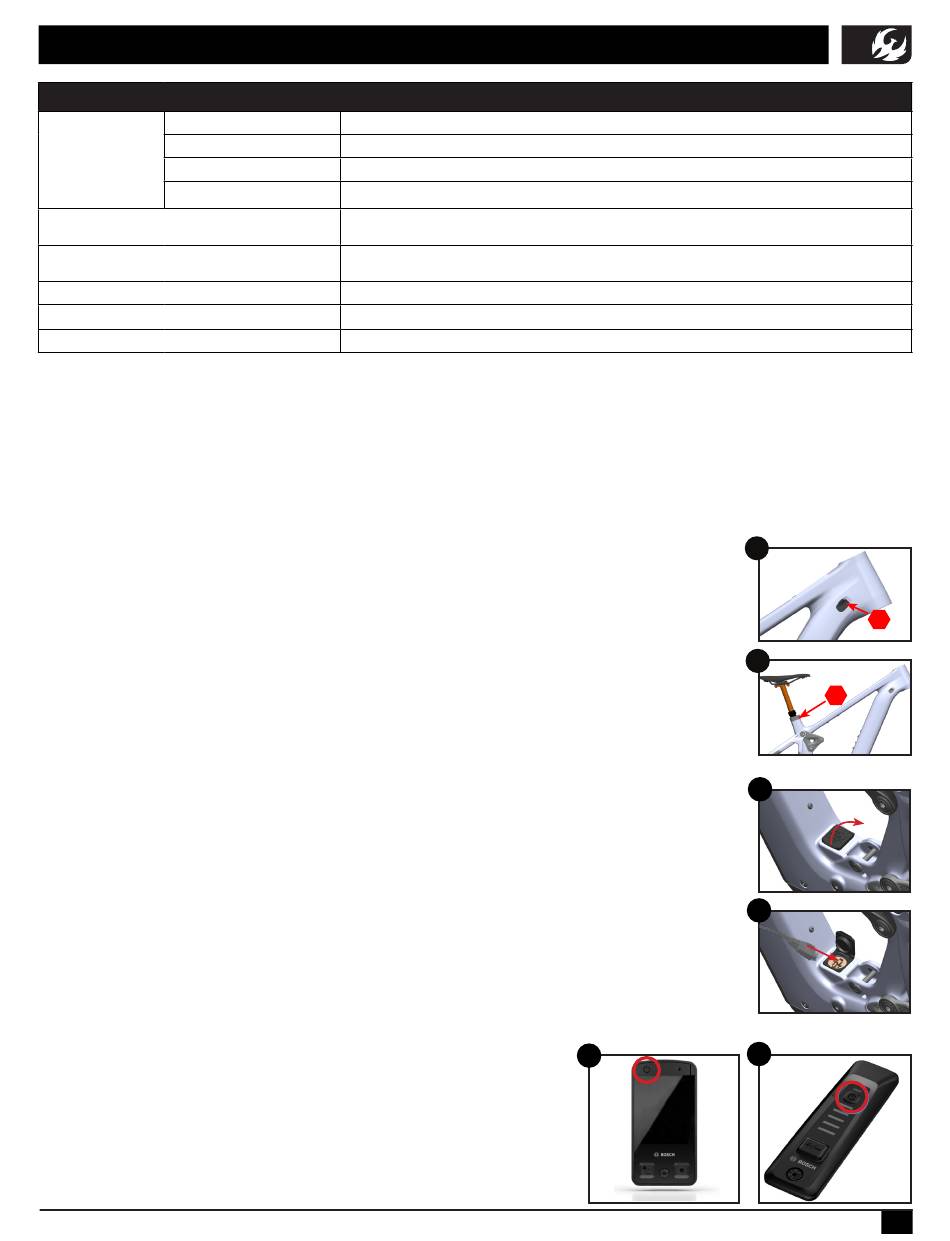

GUIDE DE DÉMARRAGE RAPIDA
Pression d'air de Poids corporel en [kg] vers [psi]
l'amortisseur
Poids corporel en [kg] vers [bar] Float X: 0,15 x poids corporel en [kg] + 2.8 [bar] | Float X2: 0,15 x poids corporel en [kg] + 3.4 [bar]
(selon poids corporel)
Poids corporel en [lbs] vers [psi] Float X: Poids corporel en [lbs] + 40 [psi] | Float X2: Poids corporel en [lbs] + 50 [psi]
*Vérifiez toujours
Poids corporel en [lbs] vers [bar] Float X: 0,07 x poids corporel en [lbs] + 2.8 [bar] | Float X2: 0,07 x poids corporel en [lbs] + 3.4 [bar]
le sag
Amortissement de compression de l'amortisseur
Amortissement de rebond de l'amortisseur
Pression d'air de la fourche
Amortissement de compression de la fourche
Amortissement de rebond de la fourche
Pression des pneus recommandée
AVANT: 23 psi (1.58 bar) ARRIÈRE 28 psi (1.93 bar)
• La pression des pneus est un facteur important pour que la machine se comporte bien. Si la pression des
pneus est trop élevée, le pneu n'adhèrera pas au terrain, ce qui réduira la traction. Si elle est trop basse, il
existe un risque de crevaison par pincement.
• Il est important de posséder une jauge de pression précise lorsque vous ajustez la pression de vos pneus.

Ajuster la hauteur de la selle

1. À l'aide d'une clé Allen de 2mm, desserrez le cache de passage de câble côté
entraînement qui maintient la gaine de tige de selle télescopique en place. (fig. 1)
2. À l'aide d'une clé Allen de 4mm, desserrez la vis du collier de selle et montez ou
descendez la selle à la hauteur souhaitée. Le boulon se trouve sous le couvercle de
l'angle réglable du tube de selle, mais il est accessible par le trou du couvercle. (fig. 2)
3. À l'aide d'une clé Allen de 4mm, serrez la vis du collier de selle à 5 Nm.
4. À l'aide d'une clé Allen de 2mm, serrez la vis du cache de passage de câble afin de
bloquer la gaine de tige de selle télescopique.

Chargement de la batterie

À NOTER : la batterie n'est pas livrée complètement chargée et doit l'être avant la première utilisation.
1. Identifiez le couvercle en caoutchouc du port de charge situé devant le support
d'amortisseur inférieur (fig. 3).
2. Soulevez le cache de protection pour accéder au terminal de charge.
3. Insérez le câble de chargement dans le terminal de charge en vous assurant qu'ils
soient correctement alignés (fig. 4).
4. Après le chargement, débranchez le câble du terminal et remettez le cache de
protection en place.
*La batterie est amovible et peut être rechargée hors du vélo. Voir page 10.
Allumer et éteindre le système
1. Le bouton d'alimentation est situé en haut à gauche du Kiox
400C (fig. 5) ou en haut du contrôleur système. (fig. 6)
2. Pour allumer et éteindre le système, appuyez brièvement sur le
symbole marche/arrêt en haut de la commande.
3. Le système s'éteint automatiquement lorsque le vélo est
immobile pendant plus de 10 minutes.
pivotcycles.com
Réglage des suspensions
Float X: 2,2 x poids corporel en [kg] + 40 [psi] | Float X2: 2,2 x poids corporel en [kg] + 50 [psi]
Float X: 8 clics à partir d'OUVERT
Float X2: LSC: 6 clics à partir d'OUVERT | HSC: 2 clics à partir d'OUVERT
Float X: 8 clics à partir d'OUVERT
Float X2: LSR: 8 clics à partir d'OUVERT | HSR: 4 clics à partir d'OUVERT
Fox 38: 80 [psi] / 5.52 [bar] | Fox Podium: 72 [psi] / 5.0 [bar]
Fox 38 & Fox Podium: HSC: 3 clics à partir d'OUVERT | LSC: 5 clics à partir d'OUVERT
Fox 38 & Fox Podium: HSR: 3 clics à partir d'OUVERT | LSR: 9 clics à partir d'OUVERT
