PUESTA A PUNTO DE LA BICICLETA

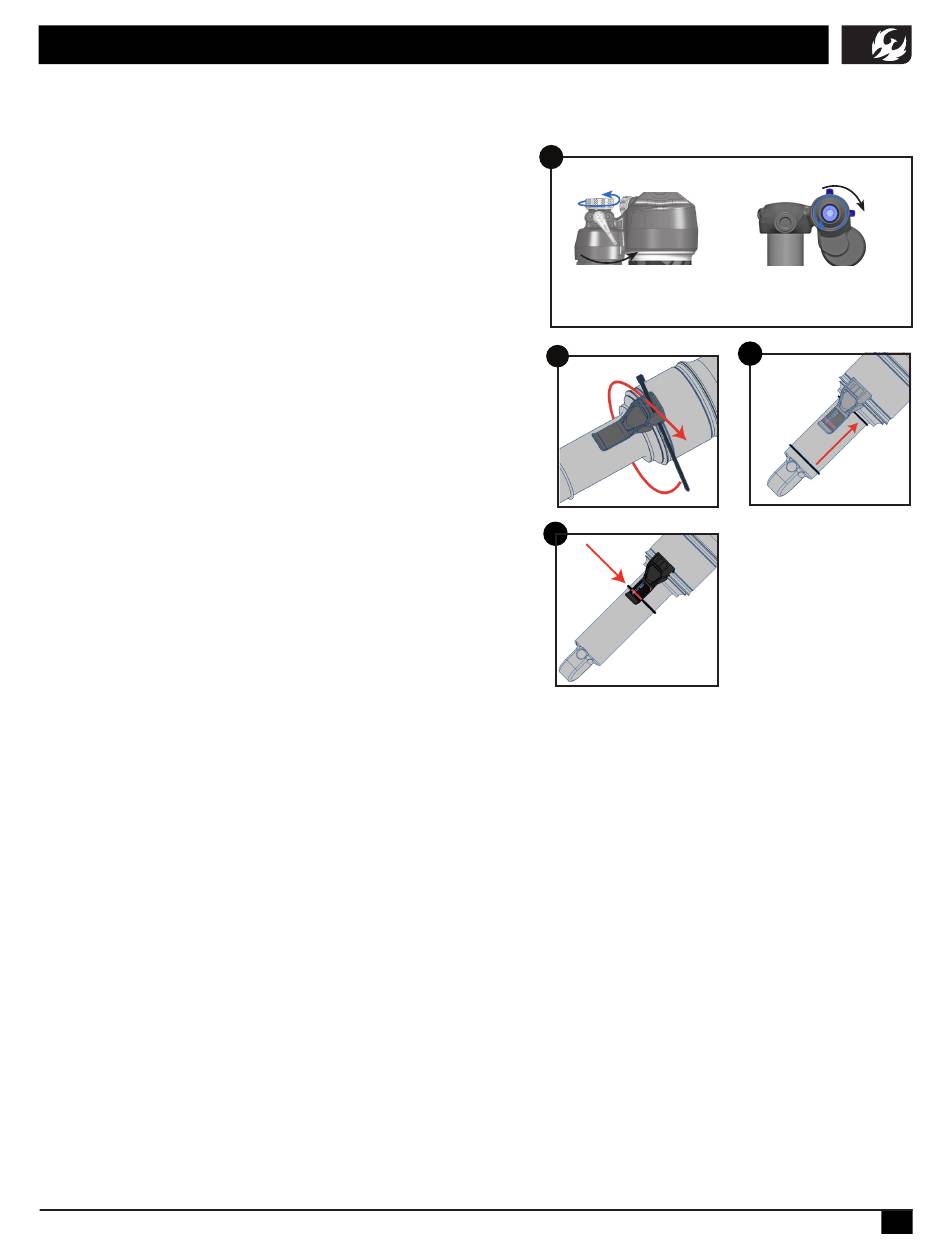

Ajustar el sag/hundimiento en los amortiguadores de aire FOX
1. Ajuste siempre el sag/hundimiento con la palanca
de compresión azul
2. Si su amortiguador tiene ajustes adicionales de
compresión y rebote, asegúrese de que estén
completamente abiertos, que la compresión esté
en el ajuste más suave y que el rebote esté en
el ajuste más rápido. Esto se consigue girando
completamente en sentido antihorario.
3. Si aún no está instalado, fije el indicador de sag/
hundimiento a la parte inferior del cuerpo del am-
ortiguador utilizando la cremallera suministrada
y corte cuidadosamente el sobrante (fig. 2)
4. Busque una superficie nivelada y algo para esta-
bilizarse mientras está montado en la bicicleta
para poder estar sobre los pedales en posición
sentada. Puede ser más fácil que otra persona
sujete la bicicleta desde la parte delantera, su-
jetando el manillar mientras usted está montado
en el sillín.
5. Mientras está de pie sobre los pedales, siéntese
con fuerza en el sillín para que la suspensión
entre en el modo normal de uso en carrera.
6. Asegurará que la bicicleta logre su posición natu-
ral de sag/hundimiento con el ciclista en el sillín.
7. Sentado sobre el sillín y sin moverse, deslice la junta tórica hasta hasta
que quede junto al receptáculo de aire. (fig. 3)
8. Una vez que la junta tórica esté colocada en su sitio, bájese de la bicicleta lentamente para no mover
la junta tórica. Ajuste el sag/hundimiento quitando o añadiendo aire para que los pasos 4-7 den como
resultado la alineación de la junta tórica con la luz
*No exceda la presión de aire máxima indicada en su amortiguador.
Al ajustar la presión de aire del amortiguador, gírelo al menos un 25 % de su recorrido antes de volver a
comprobar el sag, para que la cámara de aire negativa iguale la presión con la cámara principal cada vez
que añada o retire aire. Puede hacerlo presionando el sillín varias veces para comprimir el amortiguador
más allá del punto de sag.
pivotcycles.com
en la posición abierta. (fig. 1)
1
PERILLA ABIERTA
PALANCA ABIERTA
FLOAT X
2
4
roja en el indicador de sag/hundimiento (fig. 4).
PERILLA
PALANCA
ABIERTA
ABIERTA
FLOAT X2
3
ADVERTENCIA:
Asegúrese de que el
indicador de hundimiento
no entre en contacto con
el cuadro o las bieletas
durante el recorrido
de la suspensión. De lo
contrario, el indicador
puede romperse mientras
está usando la bicicleta.
4
