Schaubild Verkabelung; Rahmen-Kabelführung-Schaubild; Seitenansicht Der Verkabelung (Nicht-Antriebsseite); Draufsicht Der Verkabelung - Pivot Shuttle Lt Benutzerhandbuch

SHUTTLE LT SCHAUBILD VERKABELUNG
• Die Diagramme veranschaulichen, wie die Kabel durch die internen Kabelführungen zu verlegen sind.
• Die unten gezeigte Verlegung trägt dazu bei, die Wahrscheinlichkeit zu minimieren, dass ein Kabel beim Aus-
und Einbau des Motors bei Wartungszwecken eingeklemmt wird.

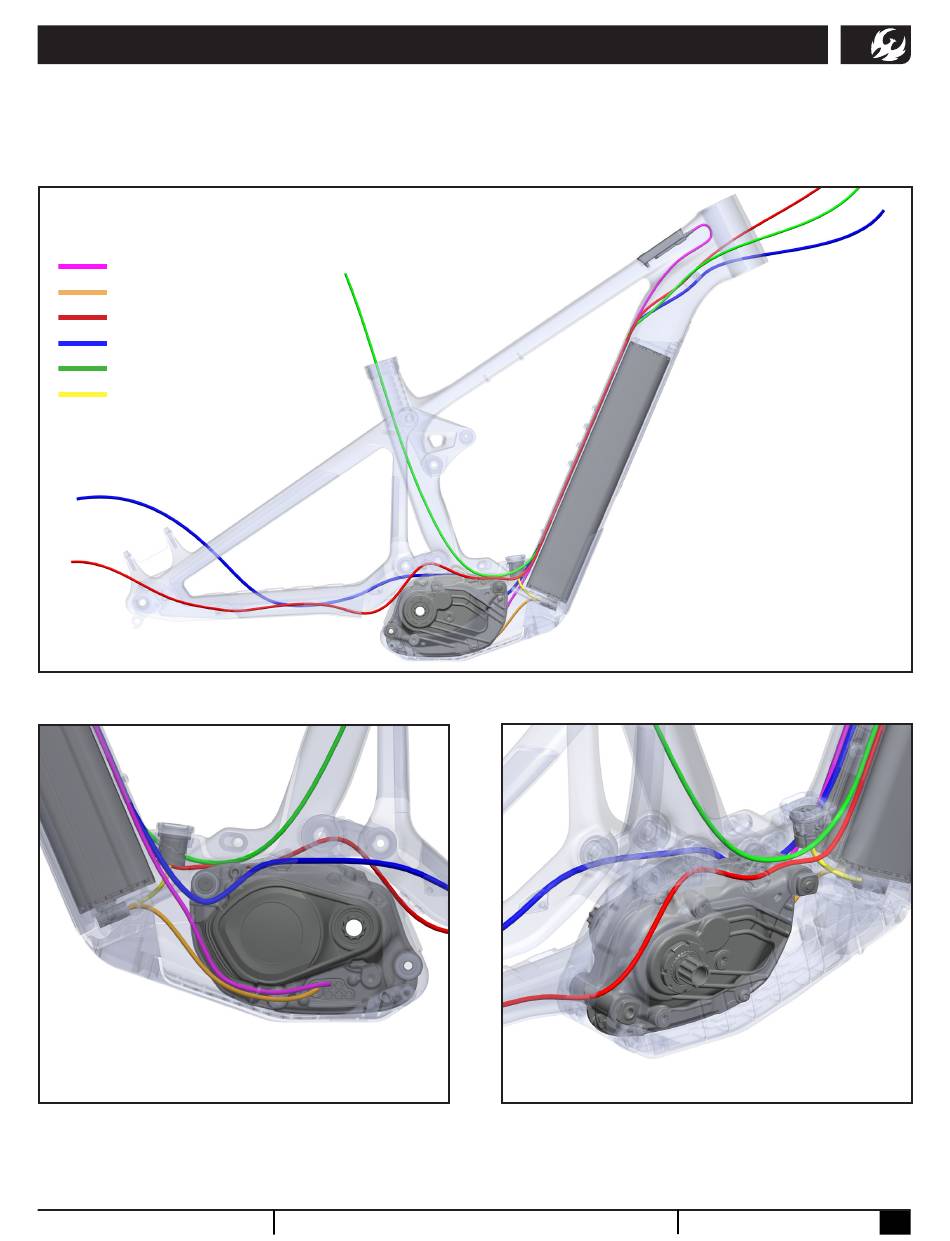

Rahmen-Kabelführung-Schaubild
Display-Kabel
Akku-Kabel
Ladeanschlusskabel
Schalthülle
Bremsleitung
Variosattelstützen-Leitung
Seitenansicht der Verkabelung
(Nicht-Antriebsseite)
