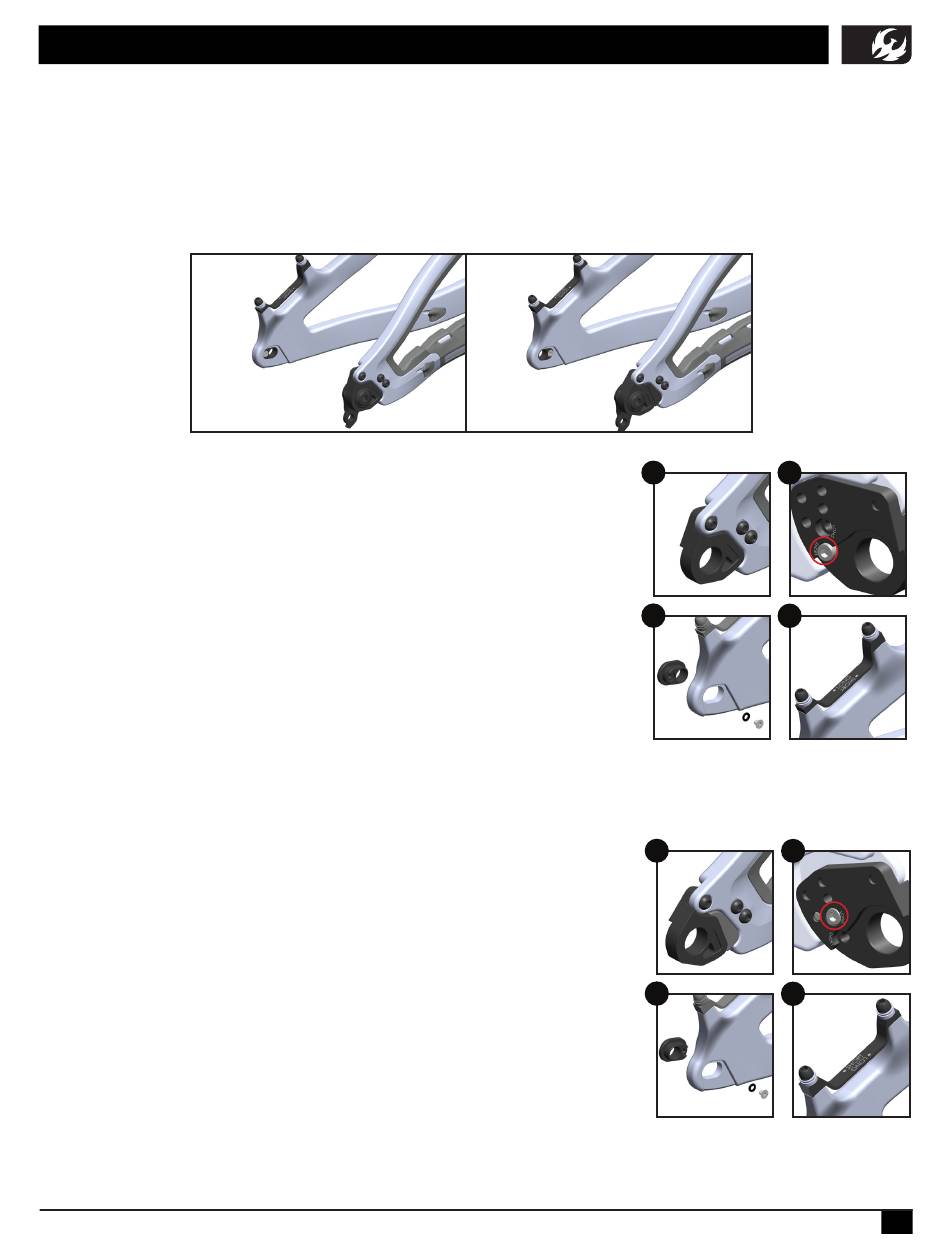

AJUSTE DE SWINGER DROPOUT
La Shuttle LT cuenta con un ajuste "Swinger Dropout Chainstay" que permite ajustar 8 mm entre las
posiciones corta y larga. Utilizamos nuestra patente de puntera oscilante para que este ajuste sea com-
patible con todas las transmisiones en ambas configuraciones. Este cambio de geometría es tan signifi-
cativo que deberá ajustar la transmisión entre las posiciones y, en muchos casos, necesitará una cadena
de diferente longitud.
El proceso para cambiar entre las configuraciones requiere ajustar las punteras, el soporte del freno y
configurar la transmisión para la nueva longitud de la vaina.
CORTA
Configuración en la posición CORTA:
1. Monte la puntera del lado de la transmisión en la posición delantera.
(fig. 1)
2. Aplique Loctite 243 o equivalente a las roscas y apriete los tres tornil-
los a 8 Nm.
3. Instale el tornillo de tope UDH en la posición corta y apriételo a 5 Nm.
(fig. 2)
4. Monte la puntera del lado opuesto a la transmisión en el cuadro. (fig.
3)
5. Instale la junta tórica y el tornillo hasta que queden bien ajustados.
6. Oriente el soporte del freno con la flecha de "Short" apuntando hacia
la parte delantera de la bicicleta. (fig. 4) Vuelva a alinear la pinza y el
disco.
7. Consulte las especificaciones del fabricante de la transmisión para una configuración correcta. SRAM
T-Type Setup Key: A | Setup Cog: 6 (24 dientes) Longitud de la cadena: 118.
Configuración en la posición LARGA:
1. Instale el relleno de huecos para la puntera basculante y el cuadro. (fig.
5)
2. Monte la puntera del lado de la transmisión en la posición trasera. (fig. 5)
3. Aplique Loctite 243 o equivalente a las roscas y apriete los tres tornillos
a 8 Nm.
4. Instale el tornillo de tope UDH en la posición larga y apriételo a 5 Nm.
(fig. 6)
5. Monte la puntera del lado opuesto a la transmisión en el cuadro.
6. Instale la junta tórica y el tornillo hasta que queden bien ajustados. (fig.
7)
7. Oriente el soporte del freno con la flecha de "Long" apuntando hacia la
parte delantera de la bicicleta. (fig. 8) Vuelva a alinear la pinza y el disco.
8. Consulte las especificaciones del fabricante de la transmisión para una configuración correcta. SRAM T-
Type Setup Key: A | Setup Cog: 6 (24 dientes) Longitud de la cadena: 120.
pivotcycles.com
LARGA
1
3
5
7
2
4
6
8
