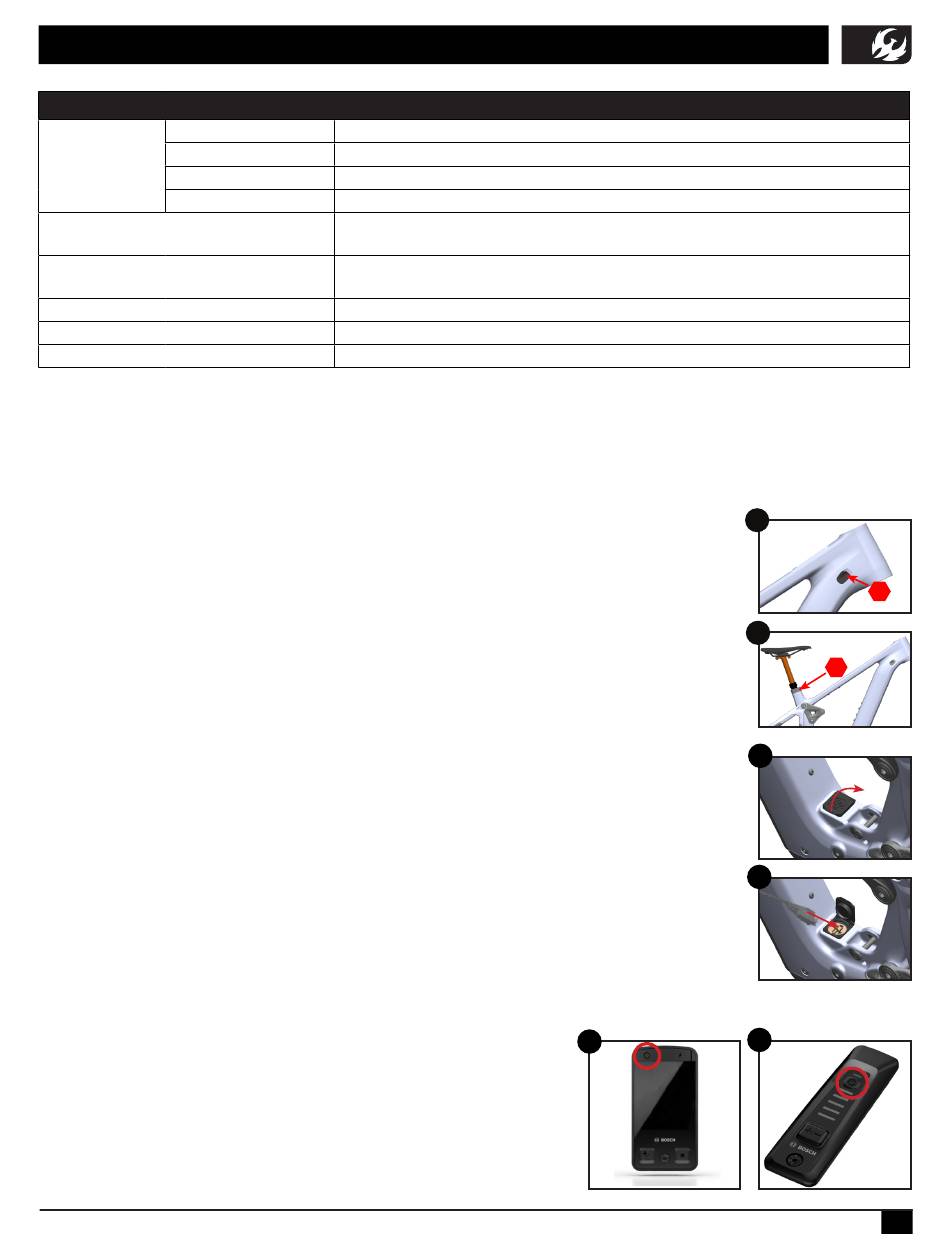

GUIDA RAPIDA

Peso corporeo in [kg] a [psi] Float X: 2.2 × Peso corporeo [kg] + 40 [psi] | Float X2: 2.2 × Peso corporeo [kg] + 50 [psi]
Pressione aria
dell'ammortizzatore
Peso corporeo in [kg] a [bar] Float X: 0.15 × Peso corporeo [kg] + 2.8 [bar] | Float X2: 0.15 × Peso corporeo [kg] + 3.4 [bar]
(per Peso corporeo)
Peso corporeo in [lbs] a [psi] Float X: Peso corporeo [lbs] + 40 [psi] | Float X2: Peso corporeo [lbs] + 50 [psi]
*Verificare sempre
il sag
Peso corporeo in [lbs] a [bar] Float X: 0.07 × Peso corporeo [lbs] + 2.8 [bar] | Float X2: 0.07 × Peso corporeo [lbs] + 3.4 [bar]
Smorzamento in compressione ammortizzatore
Smorzamento in estensione ammortizzatore
Pressione forcella
Smorzamento in compressione forcella
Smorzamento in estensione forcella
Pressione pneumatici consigliata
Anteriore: 23 psi (1.58 bar) Posteriore: 28 psi (1.93 bar)
•La pressione dei pneumatici è un fattore importante per una corretta funzione della bicicletta. Se la pressione è troppo elevata, il
pneumatico non si adatterà al suolo, riducendo la trazione. Se la pressione dei pneumatici è troppo bassa, il pneumatico rischia la
pizzicatura (pinch flat).
•È importante disporre di un manometro preciso quando si imposta la pressione.

Regolazione della sella

1
. Usare una chiave esagonale da 2mm per allentare l'attacco dei cavi del cannotto di sterzo
che protegge la scatola del reggisella telescopico. (fig. 1)
2. Usare una chiave esagonale da 4mm per allentare la fascetta della sella e rialzare/abbassare
la sella all'altezza desiderata. Il bullone si trova sotto la copertura dell'angolazione regolabile
del tubo sella, ma è accessibile attraverso il foro nella copertura. (fig. 2)
3. Usare una chiave esagonale da 4mm per fissare il bullone della fascetta a 5 Nm.
4. Fissare l'attacco dei cavi del canotto di sterzo con una chiave esagonale da 2mm per fissare
l'alloggiamento del forcellino.
Caricamento della batteria
NOTA BENE: La batteria non viene fornita completamente carica e deve essere comple-
tamente ricaricata al primo utilizzo.
1. Identificare la copertura in gomma della porta di ricarica situata davanti al supporto antiurto
inferiore. (fig.3)
2. Tirare indietro il coperchio di chiusura per accedere al terminale di ricarica.
3. Inserire il cavo di ricarica nel terminale di ricarica, assicurandosi che il cavo e il terminale
siano correttamente allineati. (fig. 4)
4. Al termine della carica, rimuovere il cavo dal terminale e chiudere il coperchio di chiusura.
* La batteria è rimovibile e può essere caricata fuori dalla bici. Vedi pagina 10

Accensione del sistema ON e OFF

1. Il pulsante di accensione si trova in alto a sinistra del Kiox 400C (fig. 5) o
nella parte superiore del System Controller. (fig. 6)
2. Accendere o spegnere il sistema premendo e rilasciando rapidamente
il simbolo di accensione vicino alla parte superiore del controller. Il
controller di sistema si accende e si spegne con un'animazione delle
cinque barre LED.
3. Se la bicicletta non si muove per 10 minuti, l'alimentazione si spegne
automaticamente.
pivotcycles.com

Sospensione

Float X: 8 scatti da OPEN
Float X2: LSC: 6 scatti da OPEN | HSC: 2 scatti da OPEN
Float X: 8 scatti da OPEN
Float X2: LSR: 7 scatti da OPEN | HSR: 4 scatti da OPEN
Fox 38: 80 [psi] / 5.52 [bar] | Fox Podium: 72 [psi] / 4.82 [bar}
Fox 38 & Podium: HSC: 2 scatti da OPEN | LSC: 5 scatti da OPEN
Fox 38 & Podium: HSR: 3 scatti da OPEN | LSR: 9 scatti da OPEN
1
2
3
4
6
5
2mm
4mm
1
