RÉGLAGE DU SLACKY MCSTEEPTUBE

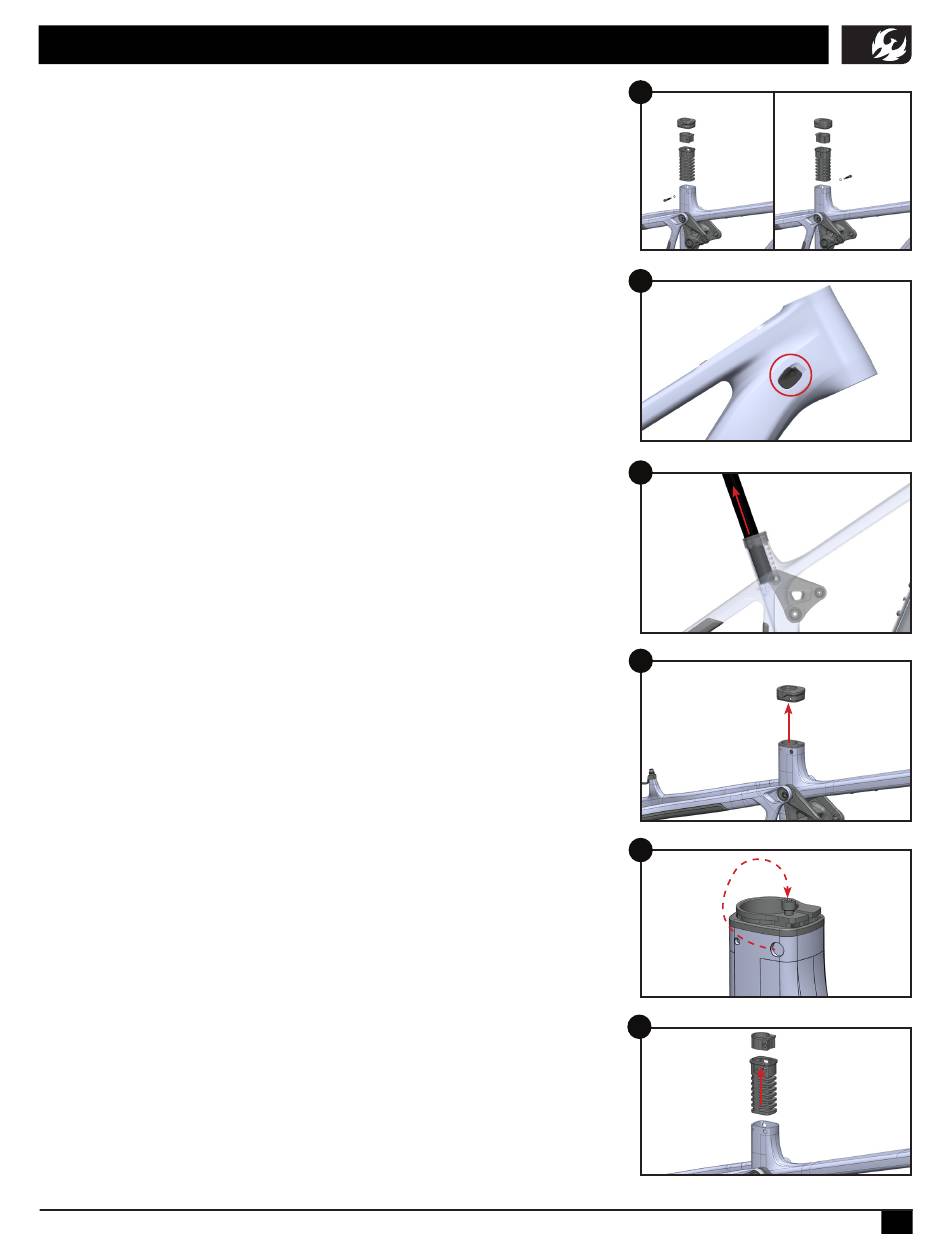

Le Shuttle LT est équipé du système de tube de selle ajustable
Slacky McSteepTube (brevet en instance) de Pivot (fig. 1). Cet insert
amovible et pivotant à 180° permet d'ajuster l'angle de selle par
incréments de 1,5° entre 76,5° et 78° (fig. 1).
Nous recommandons la position reculée pour une position de
conduite plus équilibrée dans la plupart des situations. En revanche,
pour les ascensions prolongées et raides, une position avancée sera
plus adaptée.
1. Desserrez la vis de fixation du câble de la tige de selle
télescopique pour faire passer la gaine à travers le cadre (fig.
2).
2. Retirez le levier de la tige de selle télescopique de son collier
de guidon pour permettre un mouvement complet de la gaine
et la déconnecter de la tige de selle.
3. Retirez la tige de selle du cadre (fig. 3).
4. Soulevez le cache en caoutchouc du collier de tige de selle
pour le retirer (fig. 4).
5. Desserrez et retirez la vis et la rondelle du collier de selle.
6. Vissez la vis du collier de selle dans l'orifice d'extraction du
collier pour le sortir du cadre (fig. 5).
7. Retirez le collier de selle en aluminium de son logement.
*L'utilisation d'un démonte-pneu pour le soulever par l'avant
peut faciliter l'opération.
8. Retirez le logement en plastique du cadre (fig. 6).
9. Dévissez la vis du collier de selle de son logement.
10. Remettez le collier de selle en aluminium dans son logement.
11. Faites pivoter le logement et le collier de 180° et réinsérez-les
dans le cadre. Insérez la vis de réglage du collier de selle avec
sa rondelle dans le cadre de l'autre côté.
12. Remettez le cache en caoutchouc du collier de tige de selle
sur le tube de selle en place.
13. Rebranchez le câble et la gaine de la tige de selle télescopique,
puis insérez la tige dans le cadre.
14. Réglez la tige de selle à la hauteur de votre selle.
15. Serrez la vis de réglage du collier de selle à 5 Nm.
16. Remontez le levier de la tige de selle télescopique sur le collier
de guidon.
17. Serrez la vis de serrage du câble. (fig. 2)
