AJUSTAR LA AMORTIGUACIÓN DE SUSPENSIÓN DE LAS HORQUILLAS

Ajuste del rebote

• Desmonte la cubierta protectora sobre las perillas de
rebote en la pata inferior de la horquilla.
• Para ajustar el rebote, comience desde la posición
abierta (o más rápida) girando en sentido antihorario el
dial de rebote rojo
la horquilla hasta que deje de hacer clic. La Fox 36 Grip
X2 siempre tiene dos diales. Uno para alta velocidad y
otro para baja velocidad.
• Consulte la tabla a continuación para conocer los ajustes
recomendados para configurar el rebote. Los clics de
Fox se indican entre paréntesis.

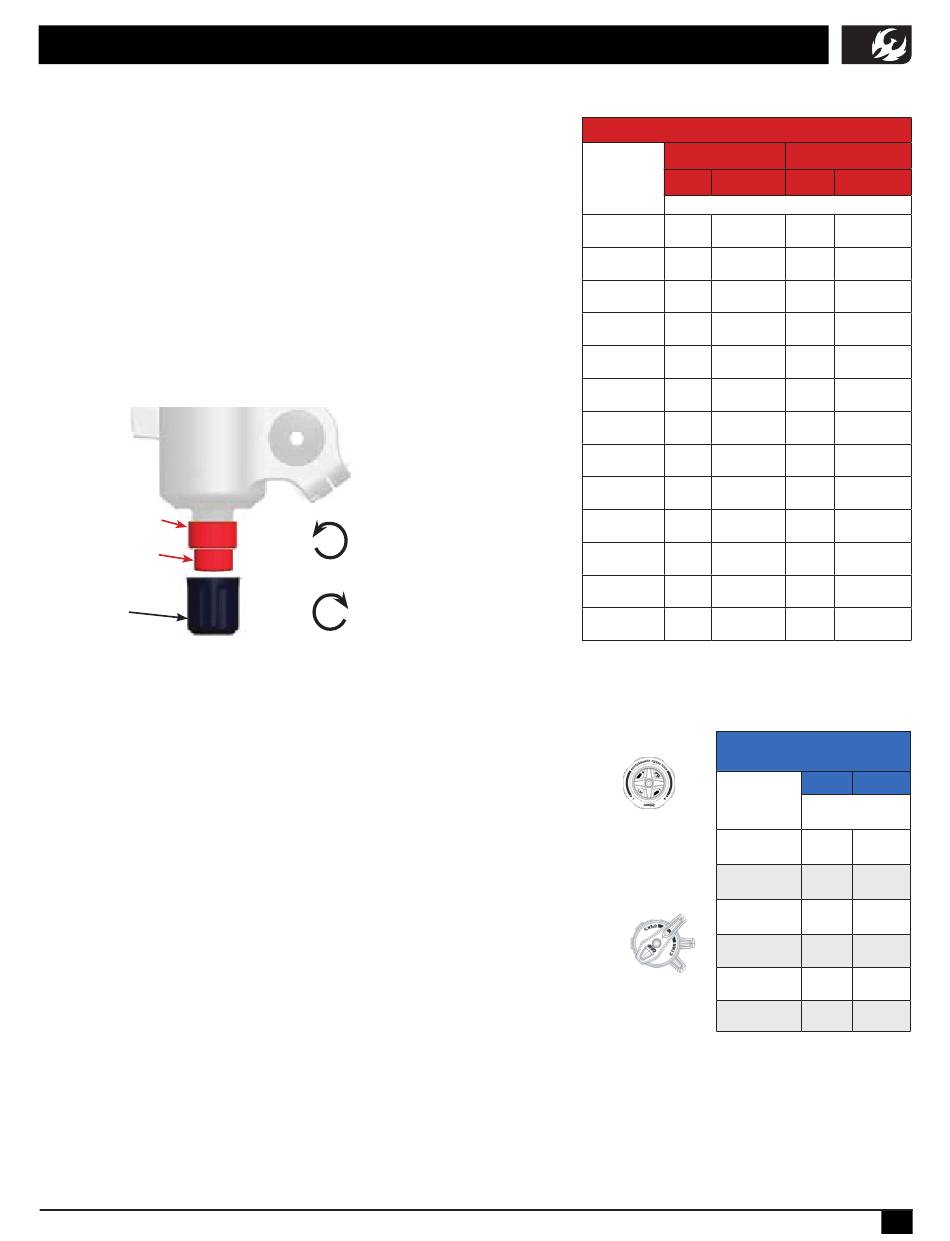

Regulador de rebote
de alta velocidad
Regulador de rebote
de baja velocidad
Cubierta
protectora
Ajustar la compresión de los amortiguadores en las horquillas
• Grip X2
- Para configurar la compresión, comience desde la
posición abierta girando el dial negro (LSC) y el dial azul (HSC) en
sentido antihorario hasta que dejen de hacer clic.
• Consulte la tabla de la derecha para conocer los puntos de
partida sugeridos según el peso del ciclista.
• Es posible que sea necesario ajustar los puntos de partida
recomendados según el estilo de conducción, las preferencias y el
terreno.
• Grip
- Siempre empezamos con la palanca en la posición
totalmente abierta. La mayoría de los ciclistas no necesitarán
hacer ningún cambio desde esta posición.
• Si necesita un mayor nivel de compresión, la palanca
proporcionará un ajuste de compresión de baja velocidad hasta
que la palanca esté girada hasta la mitad.
• La segunda mitad del ajuste de la palanca afecta al circuito
de compresión de alta velocidad. Desde luego, cuando está
totalmente cerrada proporciona una sensación casi de bloqueo
en la subida.
pivotcycles.com
ubicado debajo de la barra derecha de
Gire en sentido antihorario para una
extensión más rápida después de la
compresión.
Gire en el sentido de las agujas del
reloj para una extensión más lenta
después de la compresión.
CONFIGURACIONES RECOMENDADAS
Fox Podium
Presión
LSR HSR
del Aire
Clics desde ABIERTO (Clics desde CERRADO)
<72 psi
3 (13) abierto (8)
<5.0 bar
72-76 psi
4 (12) 1 (7)
5.0-5.2 bar
76-80 psi
6 (10) 2 (6)
5.2-5.5 bar
80-84 psi
7 (9) 2 (6)
5.5-5.8 bar
84-89 psi
8 (8) 3 (5)
5.8-6.1 bar
89-93 psi
9 (7) 3 (5)
6.1-6.4 bar
93-97 psi
10 (6) 4 (4)
6.4-6.7 bar
97-100 psi
11 (5) 5 (3)
6.7-6.9 bar
100-104 psi
11 (5) 5 (3)
6.9-7.2 bar
104-107 psi
12 (4) 6 (2)
7.2-7.4 bar
107-110 psi
13 (3) 7 (1)
7.4-7.6 bar
110-114 psi
14 (2) 7 (1)
7.6-7.9 bar
114-118 psi
15 (1) 8 (0)
7.9-8.1 bar
CONFIGURACIONES RECOMENDADAS
PESO DEL
CICLISTA
PERILLA DE
COMPRESIÓN DE
<120 [lbs]
GRIP X2
<54 [kg]
120-150 [lbs]
54-68 [kg]
150-180 [lbs]
68-81 [kg]
180-210 [lbs]
81-95 [kg]
210-240 [lbs]
PERILLA DE
95-109 [kg]
COMPRESIÓN
DE GRIP
>240 [lbs]
>109 [kg]
Fox 38
LSR HSR
6 (10) abierto (8)
7 (9) 1 (7)
8 (8) 2 (6)
8 (8) 2 (6)
9 (7) 3 (5)
9 (7) 3 (5)
11 (5) 4 (4)
12 (4) 5 (3)
12 (4) 5 (3)
13 (3) 6 (2)
14 (2) 7 (1)
14 (2) 7 (1)
15 (1) 8 (0)
GRIP X2
LSC HSC
Clics desde ABIERTO
(Clics desde CERRADO)
3 (13) 1 (7)
4 (12) 2 (6)
5 (11) 3 (5)
6 (10) 4 (4)
7 (9) 5 (3)
8 (8) 6 (2)
