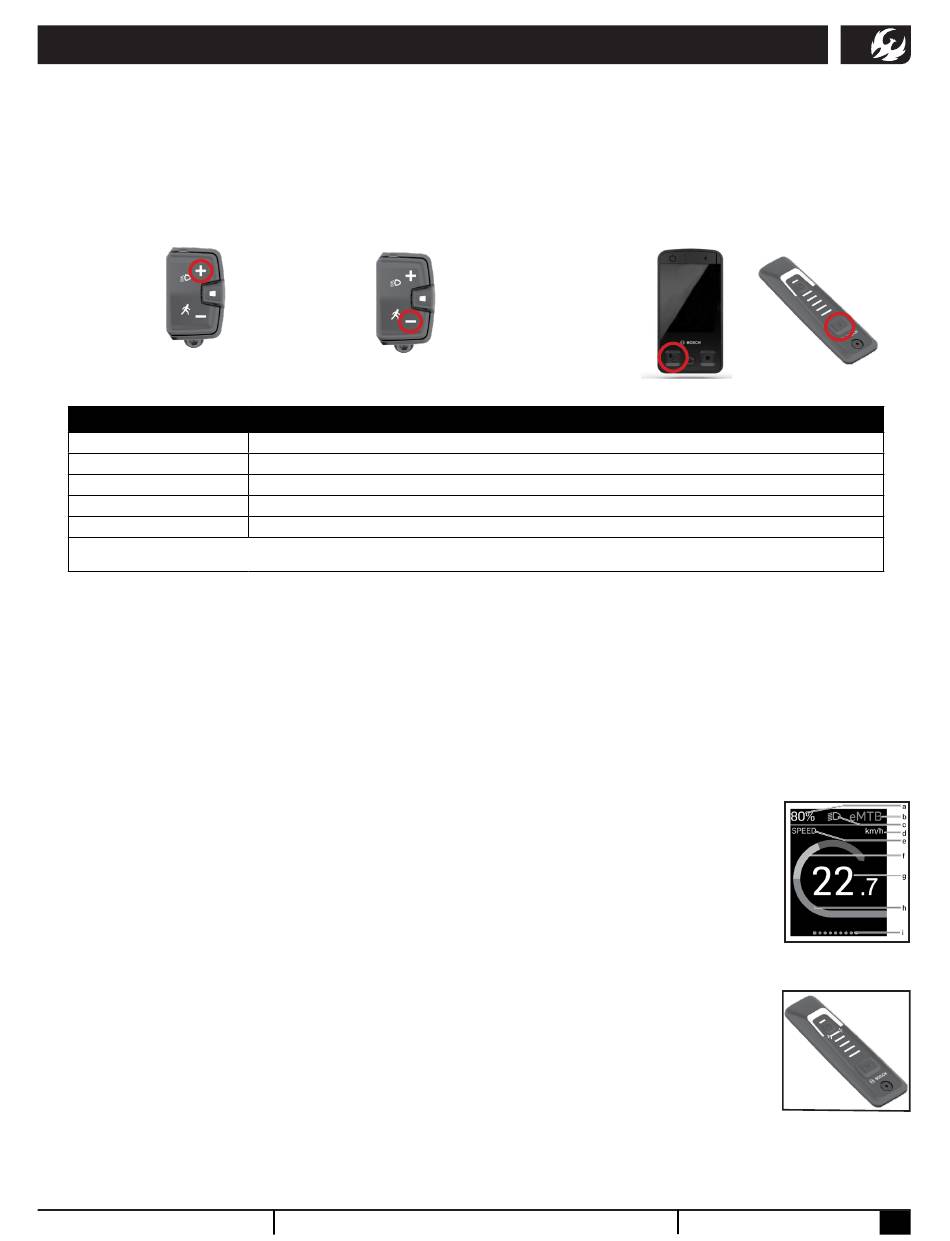

KIOX 400C, SYSTEM CONTROLLER & MINI REMOTE FUNKTIONEN
Anpassung der Unterstützungsstufen
• Die Unterstützungsstufe kann mit dem Mini Remote (1), dem Kiox 400c (2) oder mit dem System Controller (3)
ausgewählt werden.
• Die Unterstützungsstufe kann jederzeit, auch während der Fahrt, geändert werden und wird auf dem Bildschirm
(13) oder der Fahrmodus-LED (18) farbig angezeigt. In der folgenden Tabelle gibt es eine Beschreibung der
Unterstützungsstufen, LED-Farben und deren Beschreibung.
Mini Remote
Kurzes Drücken
(< 1 s) der + (5)
Taste
zur Erhöhung der
Unterstützung.
LED FARBE
LED AUS
GRÜN
BLAU
LILA
ROT
*Die Unterstützungsstufen können in der Bosch-eBike-Flow-Smartphone-App ausgewählt oder angepasst werden. Die LED-Farben bleiben
gleich, auch wenn man den Modus austauscht. Grün steht immer für die niedrigste Unterstützungsstufe und Rot für die höchste.

Race Modus

• Ausgewählte Ausstattungsvarianten mit der CX-R-Antriebseinheit verfügen, zusätzlich zu den standardmäßigen
Unterstützung-Modi, über den Race-Modus. Der Race-Modus bietet maximale Unterstützung mit erweitertem Boost – er
ist der stärkste Modus. Es wird empfohlen, sich zunächst mit den anderen Unterstützungs-Modi vertraut zu machen,
bevor man den Race-Modus auf dem Trail verwendet.

Schiebehilfe

• Das Shuttle LT verfügt über eine Schiebehilfe. Um die Schiebehilfe zu starten, drücke die - Taste (7) für < 1 s und halte
sie gedrückt. Die Schiebehilfe wird auf dem Bildschirm (13) oder den LEDs für den Akkuladestand (16) angezeigt. Durch
Loslassen der Taste (7) wird die Schiebehilfe unterbrochen.
Kiox 400C Blidschirm
• Das Bild auf der rechten Seite zeigt die Standardelemente des Startbildschirms. (a): Ladezustand
(b): Fahrmodus (c): Bikebeleuchtung (d): Geschwindigkeitseinheit (e): Anzeigename (f): Deine Leistung
(g): Geschwindigkeit (h): Antriebsleistung (i): Navigationsleiste *Verbesserungen und zusätzliche
Funktionen werden regelmäßig durch Software-Updates eingeführt. Daher können die hier gezeigten
Anzeigen und Funktionen von den tatsächlich angezeigten abweichen.
• Wenn man beim letzten Ausschalten keinen anderen Bildschirm ausgewählt hat, wird beim
Einschalten des E-Bikes dieser Bildschirm angezeigt.
• Über das Einstellungsmenü und die Bosch-eBike-Flow-App kann man Bildschirme, Einheiten und
Einstellungen anpassen. Weitere Informationen hierzu gibt es unter www.bosch-ebike.com

System Controller mit Akkuladestandanzeige

• Die obere LED am System Controller blinkt, um anzuzeigen, dass der Akku geladen wird, wenn das
Ladegerät an den Ladeanschluss angeschlossen ist.
• Auf dem Display steht jeder eisblaue Balken für 20 % Kapazität und jeder weiße Balken für 10 %
Kapazität. Der oberste Balken zeigt die maximale Kapazität an. Beispiel: Es werden vier eisblaue
Balken und ein weißer Balken angezeigt. Der Ladezustand liegt zwischen 81 % und 90 %.
• Wenn die Kapazität niedrig ist, ändern die beiden unteren Balken ihre Farbe. Wenn die unteren beiden
LEDs orange leuchten, beträgt die Kapazität 30–21 %.
• Wenn die untere LED als einzige orange leuchtet, beträgt die Kapazität 20–11 %.
• Wenn die untere LED rot leuchtet, liegt die Kapazität bei 10 % bis zur Reserve. Wenn sie rot blinkt, befi ndet sie sich
zwischen Reserve und Leer.
pivotcycles.com
Kurzes Drücken
(< 1 s)
der - (7) Taste
zum
Verringern der
Unterstützung.
BESCHREIBUNG DER UNTERSTÜTZUNGSSTUFE
Keine Unterstützung. Das Fahrrad kann wie ein normales Fahrrad gefahren werden.
Effektive Unterstützung mit maximalem Effi zienzgrad, für maximale Reichweite.
Gleichmäßige Unterstützung, große Reichweite für Touren.
Optimale Unterstützung in jedem Terrain, verbesserte Dynamik und Spitzenleistung.
Maximale Unterstützung auch bei hoher Trittfrequenz, für sportliches Fahren.
info@pivotcycles.com
Kiox 400C & System Controller
Kurzes Drücken
(< 1 s) der Modus-Taste
(15) zur Erhöhung
der Unterstützung.
Längeres Drücken (>
1 s) der Modus Taste
(15) zum Verringern
der Unterstützung.
1.877.857.4868
Kiox 400C System Controller
