Pivot Shuttle LT Benutzerhandbuch Seite 98

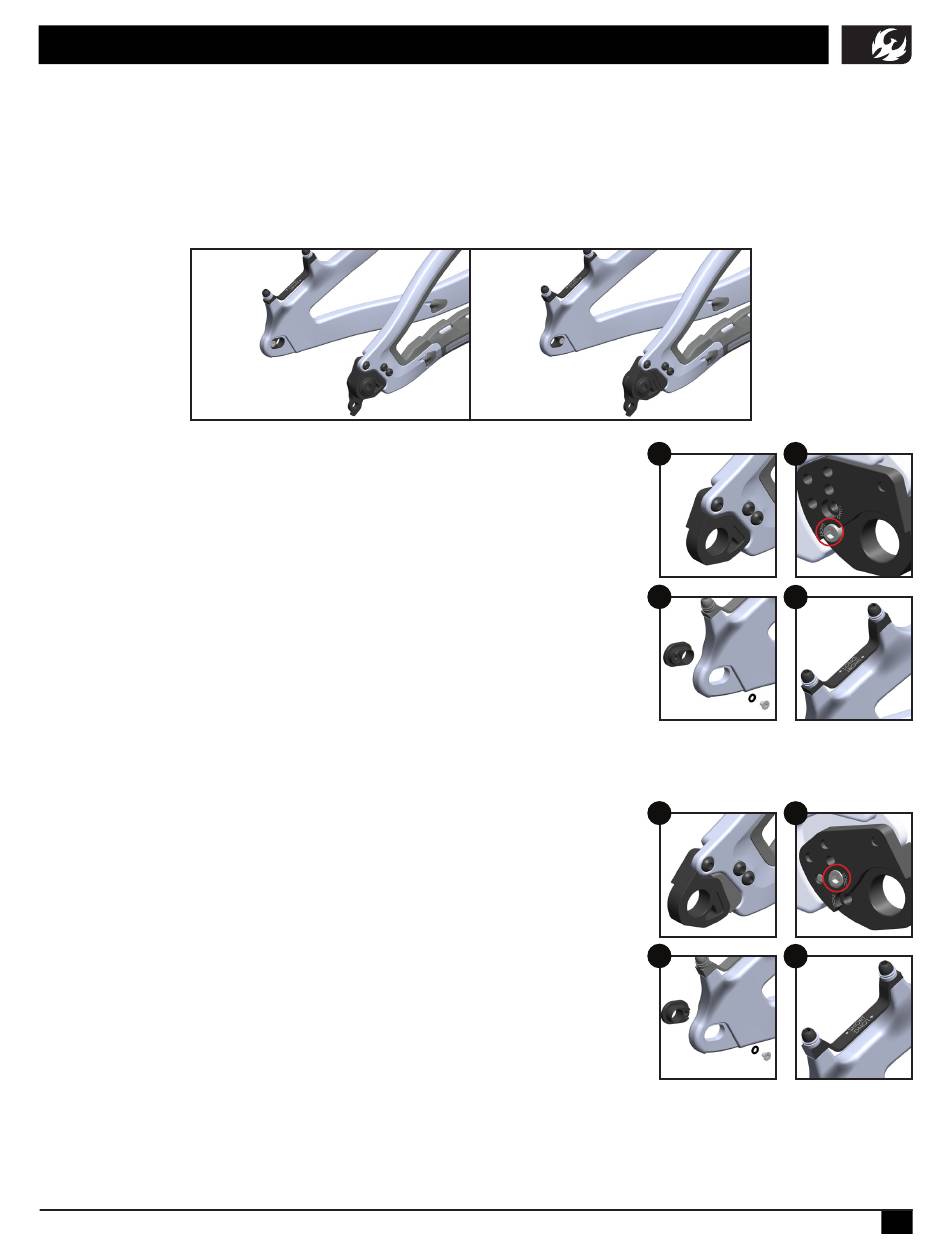

RÉGLAGES DE LA SWINGER DROPOUT
Le système de réglage des bases arrière du Shuttle LT offre 8 mm d'ajustement entre les positions
courte et longue. Grâce à notre brevet de pattes arrière pivotantes, ce réglage est compatible avec
toutes les transmissions dans les deux configurations. Ce changement de géométrie étant important, il
vous faudra probablement effectuer un nouveau réglage de votre transmission entre les deux positions
et, dans de nombreux cas, changer la longueur de votre chaîne.
Le processus de changement de réglage nécessite d'ajuster les pattes de cadre, le support de frein et de
configurer la transmission en fonction de la nouvelle longueur de base.
SHORT
Réglage de la patte de dérailleur en position SHORT:
1. Montez la patte de dérailleur côté transmission en position avancée
(fig. 1).
2. Appliquez du frein-filet Loctite 243 ou équivalent sur le filetage et
serrez les trois vis à 8 Nm.
3. Installez la vis de butée UDH en position courte et serrez-la à 5 Nm
(fig. 2).
4. Montez la patte de dérailleur côté opposé à la transmission dans le
cadre (fig. 3).
5. Installez le joint torique et serrez la vis sans forcer.
6. Orientez le support de frein de sorte que la flèche « SHORT » pointe
vers l'avant du vélo (fig. 4). Réalignez l'étrier et le disque.
7. Consultez les spécifications du fabricant de la transmission pour un réglage correct. SRAM T-Type:
Setup Key: A | Setup Cog: 6 (24 dents) Longueur de chaîne : 118.
Réglage de la patte de dérailleur en position LONG:
1. Installez la cale de remplissage pour la patte de dérailleur arrière et
le cadre (fig. 5).
2. Montez la patte de dérailleur côté transmission en position arrière
(fig. 5).
3. Appliquez du frein-filet Loctite 243 ou équivalent sur le filetage et
serrez les trois vis à 8 Nm.
4. Installez la vis de butée UDH en position longue et serrez-la à 5 Nm
(fig. 6).
5. Montez la patte de dérailleur côté opposé à la transmission sur le
cadre.
6. Installez le joint torique et serrez la vis sans forcer (fig. 7).
7. Orientez le support de frein de sorte que la flèche « Long » pointe vers l'avant du vélo (fig. 8).
8. Réalignez l'étrier et le disque.
9. Consultez les spécifications du fabricant de la transmission pour un réglage correct. SRAM T-Type:
Setup Key: A | Setup Cog: 6 (24 dents) Longueur de chaîne : 120.
pivotcycles.com
LONG
1
3
5
7
2
4
6
8
