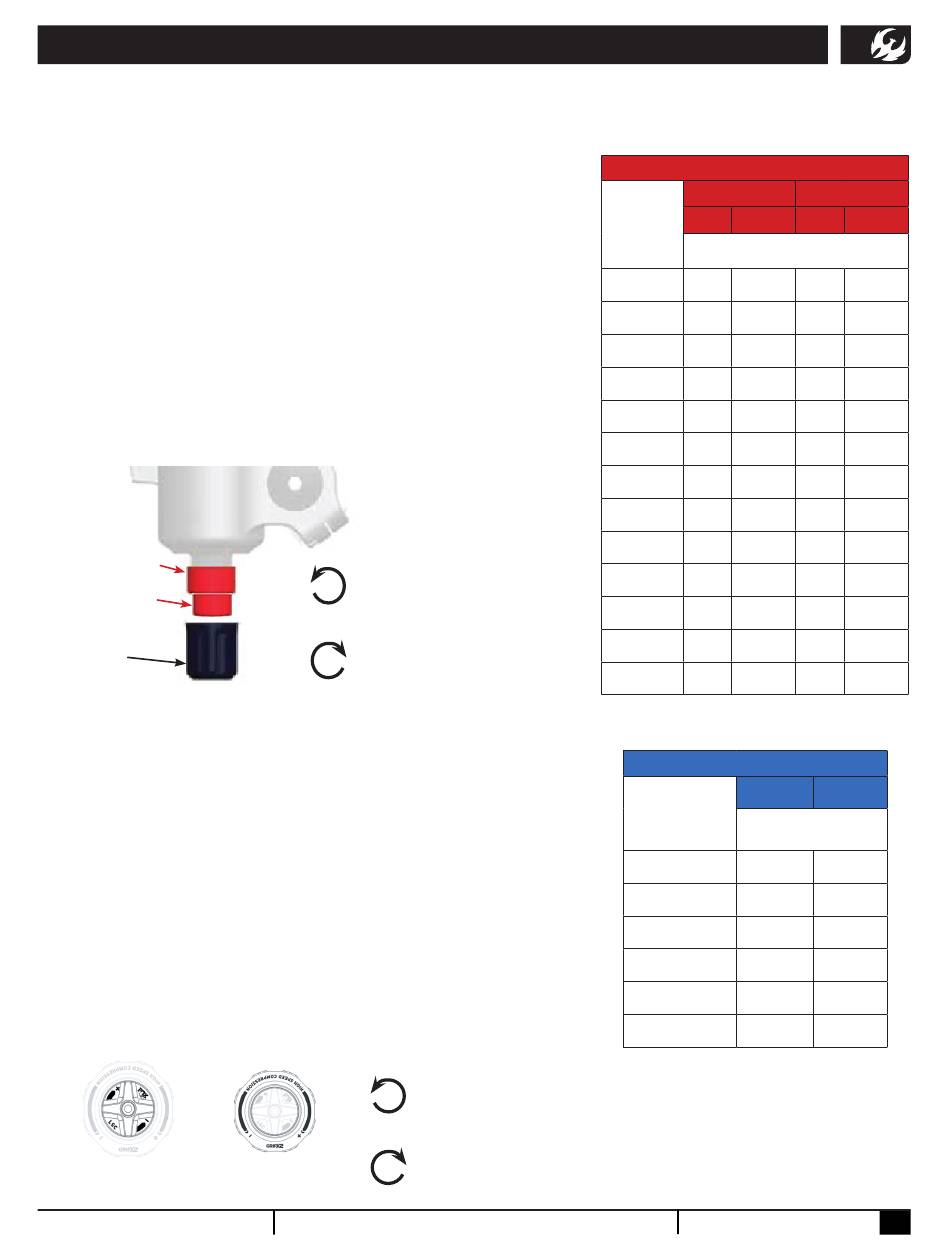

DÄMPFUNG AN FOX-FEDERGABELN EINSTELLEN
Rebound Dämpfung
• Die Rebound-Einstellung hängt vom Luftdruck ab. Höherer
Luftdruck erfordert eine langsamere Rebound-Einstellung.
• Die Grip-X2-Kartusche hat eine Low-Speed-(LSR) und eine
High- Speed-(HSR)-Rebound-Dämpfung. Beide roten Einstell-
rädchen befi nden sich an der Unterseite des rechten Gabel-
beins auf der Antriebsseite – geschützt unter einer Abdeck-
kappe.
• Wir stellen den Rebound ausgehend von der offensten (schnell-
sten) Position ein – drehe dafür den roten Rebound-Regler
vollständig gegen den Uhrzeigersinn. In der rechten Tabelle
fi ndest du di empfohlene Rebound-Einstellung. Die fett mark
erte Nummer in der Tabelle gibt an, um wie viele Klicks du den
Knopf im Uhrzeigersinn drehen solltest. Fox stellt den Rebound
von der geschlossenen Position aus ein, daher wurde dies in der
Tabelle in Klammern angegeben.
High-Speed-Rebound
Low-Speed-Rebound
Rebound-
Abdeckkappe
Compression Dämpfung
• Die Grip-X2-Kartusche hat Einstellrädchen für Low-Speed
(LSC) und High-Speed-(HSC)-Compression-Dämpfung – beide
befi nden sich oben auf der rechten Gabelseite.
• Der äußere Versteller regelt die High-Speed-Compression und
der innere die Low-Speed-Compression.
• Wir stellen die Compression ausgehend von der offensten
(weichsten) Position ein – drehe dafür beide Einsteller voll-
ständig gegen den Uhrzeigersinn. In der rechten Tabelle fi
ndest du die empfohlenen Compression-Einstellungen. Die
fett markierte Nummer in der Tabelle gibt an, um wie viele
Klicks du den Knopf im Uhrzeigersinn drehen solltest. Fox
stellt die Compression von der geschlossenen Position aus
ein, daher wurde dies in der Tabelle in Klammern angegeben.
GRIP X2 Low-Speed-
GRIP X2 High-Speed-
Compression
pivotcycles.com
Gegen den Uhrzeigersinn drehen für
schnelleres Ausfedern nach der
Kompression
Im Uhrzeigersinn drehen für
langsameres
Ausfedern nach der Kompression
Compression
info@pivotcycles.com
Gegen den Uhrzeigersinn drehen,
um die Compression-Dämpfung
zu verringern
Gegen den Uhrzeigersinn
drehen, um die Compression-
Dämpfung zu erhöhen
1.877.857.4868
Empfohlene Einstellung
Podium Fork
LSR HSR
Luftdruck
Klicks von offen
(Klicks von geschlossen)
<72 psi
3 (13) Offen (8)
<5,0 bar
72-76 psi
4 (12) 1 (7)
5,0-5.,2 bar
76-80 psi
6 (10) 2 (6)
5,2-5,5 bar
80-84 psi
7 (9) 2 (6)
5,5-5,8 bar
84-89 psi
8 (8) 3 (5)
5,8-6,1 bar
89-93 psi
9 (7) 3 (5)
6,1-6,4 bar
93-97 psi
10 (6) 4 (4)
6,4-6,7 bar
97-100 psi
11 (5) 5 (3)
6,7-6,9 bar
100-104 psi
11 (5) 5 (3)
6,9-7,2 bar
104-107 psi
12 (4) 6 (2)
7,2-7,4 bar
107-110 psi
13 (3) 7 (1)
7,4-7,6 bar
110-114 psi
14 (2) 7 (1)
7,6-7,9 bar
114-118 psi
15 (1) 8 (0)
7,9-8,1 bar
Empfohlene Einstellung
LSC
Luftdruck
Klicks von offen
(Klicks von geschlossen)
<120 [lbs]
3 (13)
<54 [kg]
120-150 [lbs]
4 (12)
54-68 [kg]
150-180 [lbs]
5 (11)
68-81 [kg]
180-210 [lbs]
6 (10)
81-95 [kg]
210-240 [lbs]
7 (9)
95-109 [kg]
>240 [lbs]
8 (8)
>109 [kg]
Fox 38 Fork
LSR HSR
6 (10) Offen (8)
7 (9) 1 (7)
8 (8) 2 (6)
8 (8) 2 (6)
9 (7) 3 (5)
9 (7) 3 (5)
11 (5) 4 (4)
12 (4) 5 (3)
12 (4) 5 (3)
13 (3) 6 (2)
14 (2) 7 (1)
14 (2) 7 (1)
15 (1) 8 (0)
HSC
1 (7)
2 (6)
3 (5)
4 (4)
5 (3)
6 (2)
8
