SWINGER-AUSFALLENDE EINSTELLEN

Das Shuttle LT hat unser patentiertes, verstellbares Swinger-Ausfallende, mit dem sich die Ketten-
strebenlänge um 8 mm zwischen kurzer und langer Position anpassen lässt. Dank dieses Ausfallenden-
Designs sind beide Positionen mit allen Antrieben kompatibel. Da diese Änderung die Geometrie stark
beeinfl usst, musst du dein Schaltwerk neu einstellen und oft auch eine andere Kettenlänge verwenden.
Der Wechsel zwischen den beiden Positionen erfordert eine Anpassung des Ausfallendes, der Bre sauf-
nahme sowie eine Neuanpassung des Antriebs an die geänderte Kettenstrebenlänge.

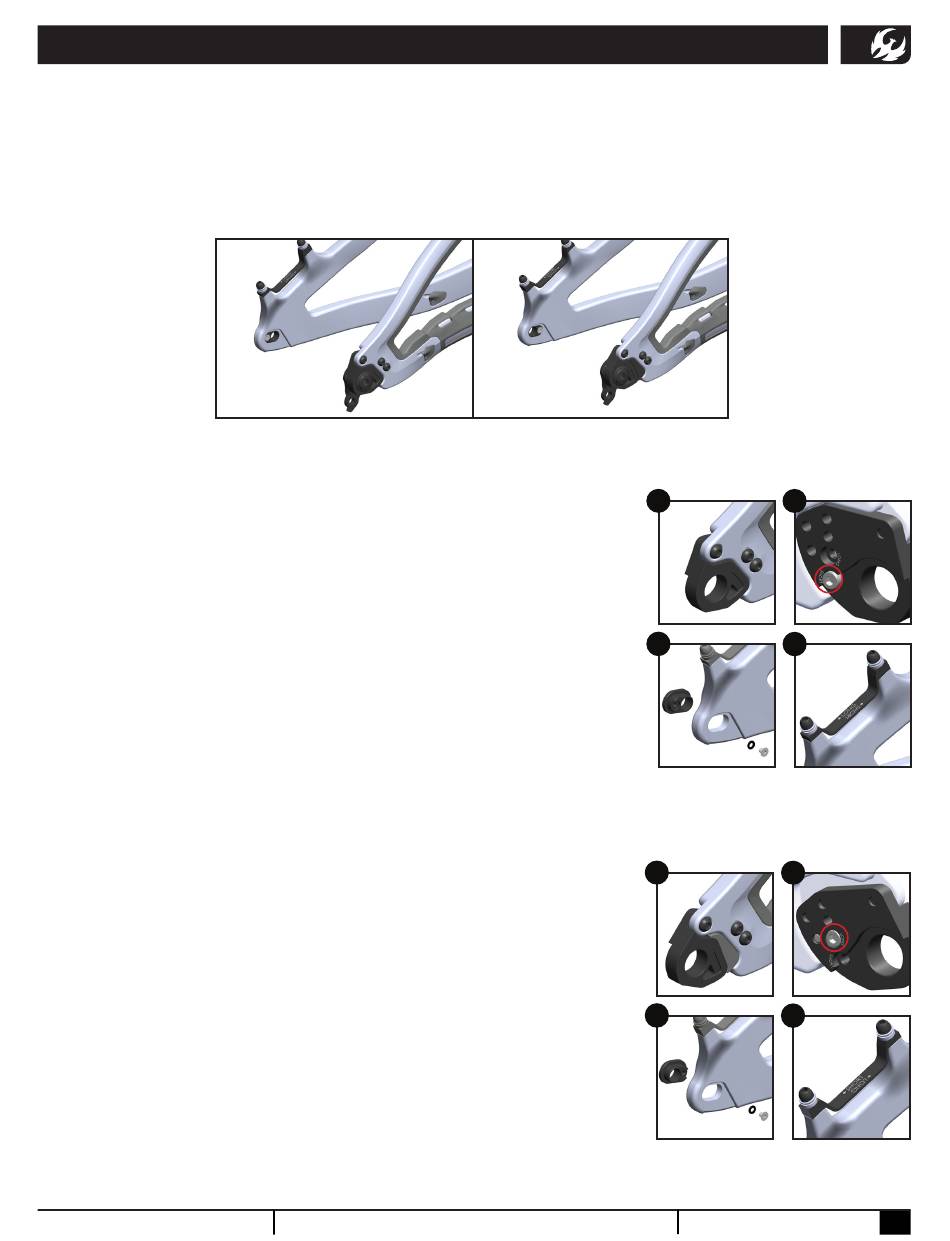

Einstellen des Shuttle-LT-Ausfallende in der kurzen Position:

1. Das Ausfallende auf der Antriebsseite in der vorderen Position
montieren. (Bild 1)
2. Loctite 243 oder ein gleichwertiges Schraubensicherungsmittel auf
die Gewinde auftragen und die drei Schrauben mit 8 Nm anziehen.
3. Die UDH-Anschlagschraube in der kurzen Position einsetzen und mit
5 Nm anziehen. (Bild 2)
4. Das Ausfallende auf der Nicht-Antriebsseite montieren. (Bild 3)
5. O-Ring und Schraube einsetzen und anziehen.
6. Die Bremsaufnahme so ausrichten, dass der Pfeil mit der Aufschrift
„Short" nach vorne zeigt. (Bild 4) Bremssattel und Bremsscheibe
neu ausrichten.
7. Für das korrekte Einstellen des Antriebs die Spezifi kationen des
jeweiligen Herstellers beachten. SRAM T-Type Setup-Key: A Setup-
Zahn: 6 (24t) Kettenlänge: 118

Einstellen des Shuttle-LT-Ausfallende in der langen Position:

1. Distanzstück zwischen Ausfallende und Rahmen einsetzen. (Bild 5)
2. Ausfallende auf der Antriebsseite in der hinteren Position montieren.
(Bild 5)
3. Loctite 243 oder ein gleichwertiges Schraubensicherungsmittel auf
die Gewinde auftragen und die drei Schrauben mit 8 Nm anziehen.
4. Die UDH-Anschlagschraube in der langen Position einsetzen und mit
5 Nm anziehen. (Bild 6)
5. Das Ausfallende auf der Nicht-Antriebsseite montieren.
6. O-Ring und Schraube einsetzen und anziehen. (Bild 7)
7. Die Bremsaufnahme so ausrichten, dass der Pfeil mit der Aufschrift
„Long" nach vorne zeigt. (Bild 8) Bremssattel und Bremsscheibe neu
ausrichten.
8. Für das korrekte Einstellen des Antriebs die Spezifi kationen des
jeweiligen Herstellers beachten. SRAM T-Type Setup-Key: A Setup
Zahn: 6 (24t) Kettenlänge: 120.
pivotcycles.com
KURZ
info@pivotcycles.com
LANG
1
3
5
7
1.877.857.4868
2
4
6
8
