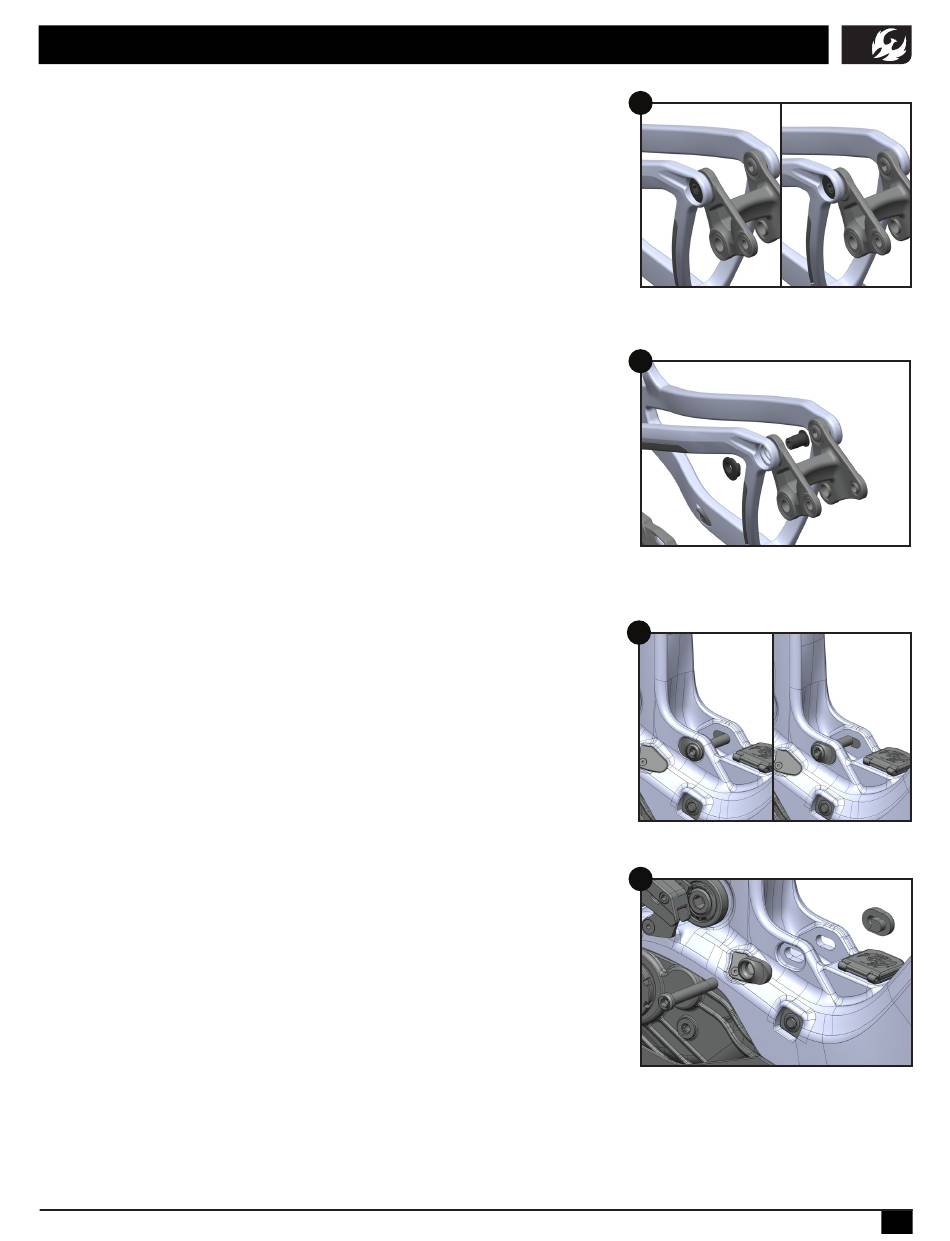

AJUSTES DE LOS FLIP CHIPS
Flip chip de geometría
El flip chip de geometría del Shuttle LT tiene dos posiciones (fig. 1).
La posición alta es mejor para la configuración de la rueda MX y brin-
da un poco más de espacio para la manivela y un manejo ligeramente
más rápido para terrenos más estrechos con más raíces y rocas. La
configuración BAJA bajará el soporte del pedalier y aflojará el ángulo
de la dirección en 1⁄2 grado.
1. Comience aflojando los pernos del chip flip con una llave hex-
agonal de 6 mm (Fig. 2). Los pernos se insertan desde el interi-
or del eslabón, así que para aflojarlos desde el exterior, deberá
girar la llave en sentido horario.
2. Afloje parcialmente los pernos de 3 a 4 vueltas; no es nece-
sario retirar los chips por completo. Una vez que ambos lados
estén sueltos, puede girarlos a la posición deseada.
3. Presione los chips de nuevo en el marco y apriete ambos per-
nos girando la llave en sentido antihorario.
4. Apriete ambos chips a 35 Nm girando la llave dinamométrica
en sentido antihorario.
Flip chip de progresividad
La Shuttle LT tiene un flip chip de progresividad en el soporte inferior
del amortiguador (fig. 3). Esto permite ajustar la curva del muelle
de la bicicleta según las preferencias de conducción. El flip chip de
progresividad tiene dos posiciones. Para cambiar la configuración:
1. Afloje el tornillo inferior del amortiguador hasta que pueda retirar
el chip del lado opuesto a la transmisión.
2. Luego, retire también el chip del lado de la transmisión (fig. 4).
3. Gire ambos chips 180 grados y vuelva a insertarlos en el cuadro.
4. Apriete el tornillo del amortiguador a 13 Nm.
5.
La configuración más progresiva se realiza con el tornillo inferior del
amortiguador en la posición trasera. Esta configuración proporciona
mayor aceleración y soporte al final del recorrido. Si prefiere una
sensación más consistente en todo el recorrido y una conducción
más flexible, puede optar por la posición lineal. La configuración más
lineal se realiza con el chip invertido, de modo que el tornillo del
amortiguador esté en la posición delantera.
