AGGIUSTAMENTO SWINGER DROPOUT

La regolazione del forcellino oscillante del carro posteriore Shuttle LT offre 8 mm di regolazione tra la
posizione corta e quella lunga. Abbiamo utilizzato il nostro brevetto per il forcellino oscillante per ren-
dere questa regolazione compatibile con tutte le trasmissioni in entrambe le posizioni. Si tratta di una
modifica geometrica così significativa che sarà necessario regolare la trasmissione tra le posizioni e, in
molti casi, utilizzare una catena di lunghezza diversa.
Per cambiare impostazione è necessario regolare i forcellini, il supporto del freno e impostare la
trasmissione in base alla nuova lunghezza del carro posteriore.

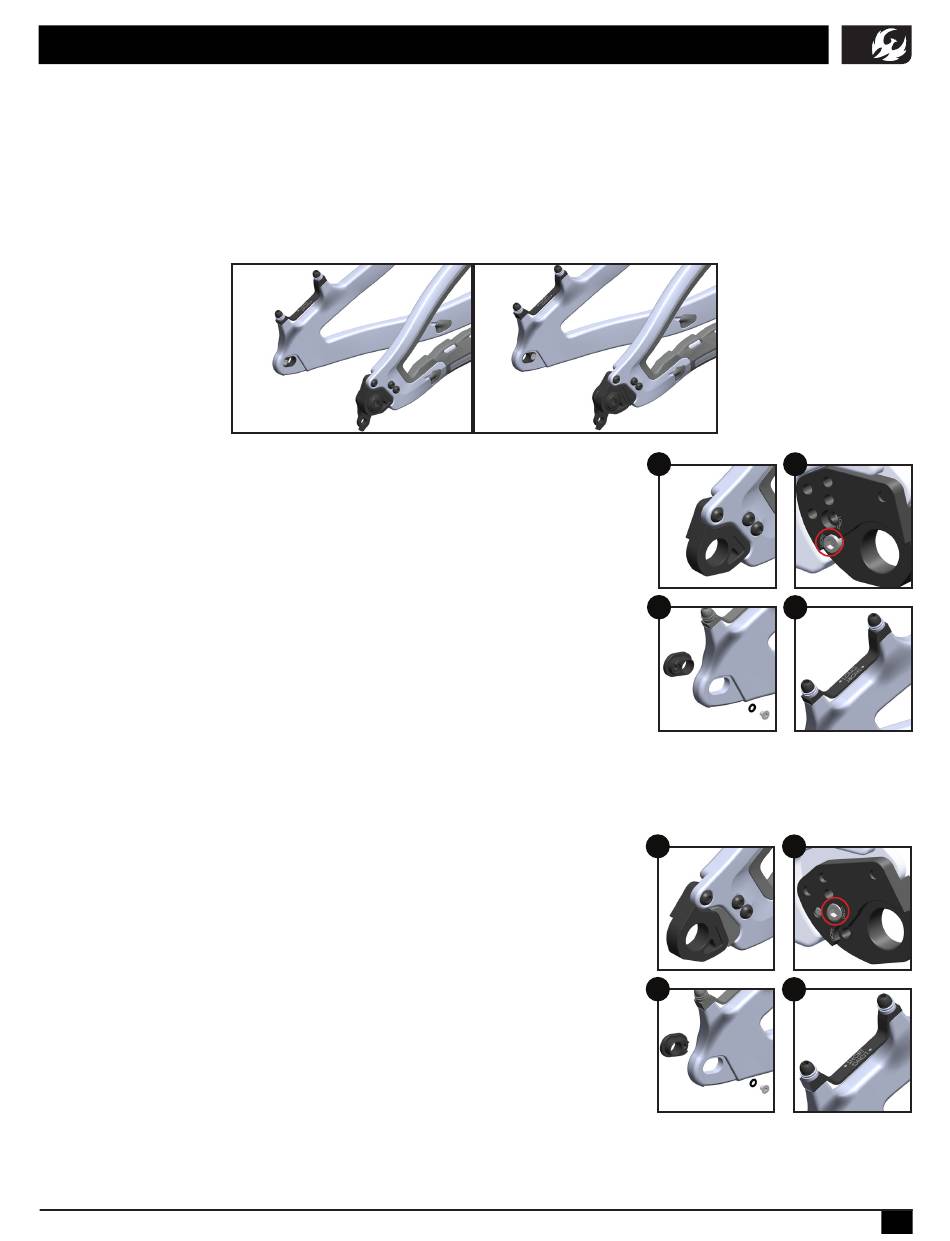

Impostazione del dropout in posizione SHORT:
1. Montare il forcellino lato trasmissione in posizione avanzata. (fig. 1)
2. Applicare Loctite 243 o un prodotto equivalente alle filettature e
serrare i tre bulloni a 8 Nm.
3. Installare il bullone di fermo UDH in posizione corta e serrare a 5
Nm. (fig. 2)
4. Montare il forcellino lato opposto alla trasmissione nel telaio. (fig. 3)
5. Installare l'O-ring e il bullone fino a bloccarli.
6. Orientare la staffa del freno con la freccia "SHORT" rivolta verso la
parte anteriore della bici. (fig. 4) Riallineare la pinza e il disco.
7. Fare riferimento alle specifiche del produttore della trasmissione
per una corretta installazione.
SRAM T-Type Setup Key: A | Setup cog: 6 (24t) | Lunghezza della catena: 118.
Impostazione del dropout in posizione LONG:
1. Installare il riempitivo per il forcellino del forcellone e il telaio. (fig.
5)
2. Montare il forcellino lato trasmissione nella posizione posteriore.
(fig. 5)
3. Applicare Loctite 243 o equivalente alle filettature e serrare i tre
bulloni a 8 Nm.
4. Installare il bullone di fermo UDH nella posizione lunga e serrare a
5 Nm. (fig. 6)
5. Montare il forcellino lato opposto alla trasmissione nel telaio.
6. Installare l'O-ring e serrare il bullone fino a bloccarlo. (fig. 7)
7. Orientare la staffa del freno con la freccia "LONG" rivolta verso la
parte anteriore della bici. (fig. 8) Riallineare la pinza e il disco.
8. Fare riferimento alle specifiche del produttore della trasmissione per una corretta installazione.
SRAM T-Type Setup Key: A | Setup cog: 6 (24t) | Lunghezza della catena: 120.
pivotcycles.com
CORTO LUNGO
1
3
5
7
2
4
6
8
