FLIP-CHIP EINSTELLEN

Geometrie Flip-Chip

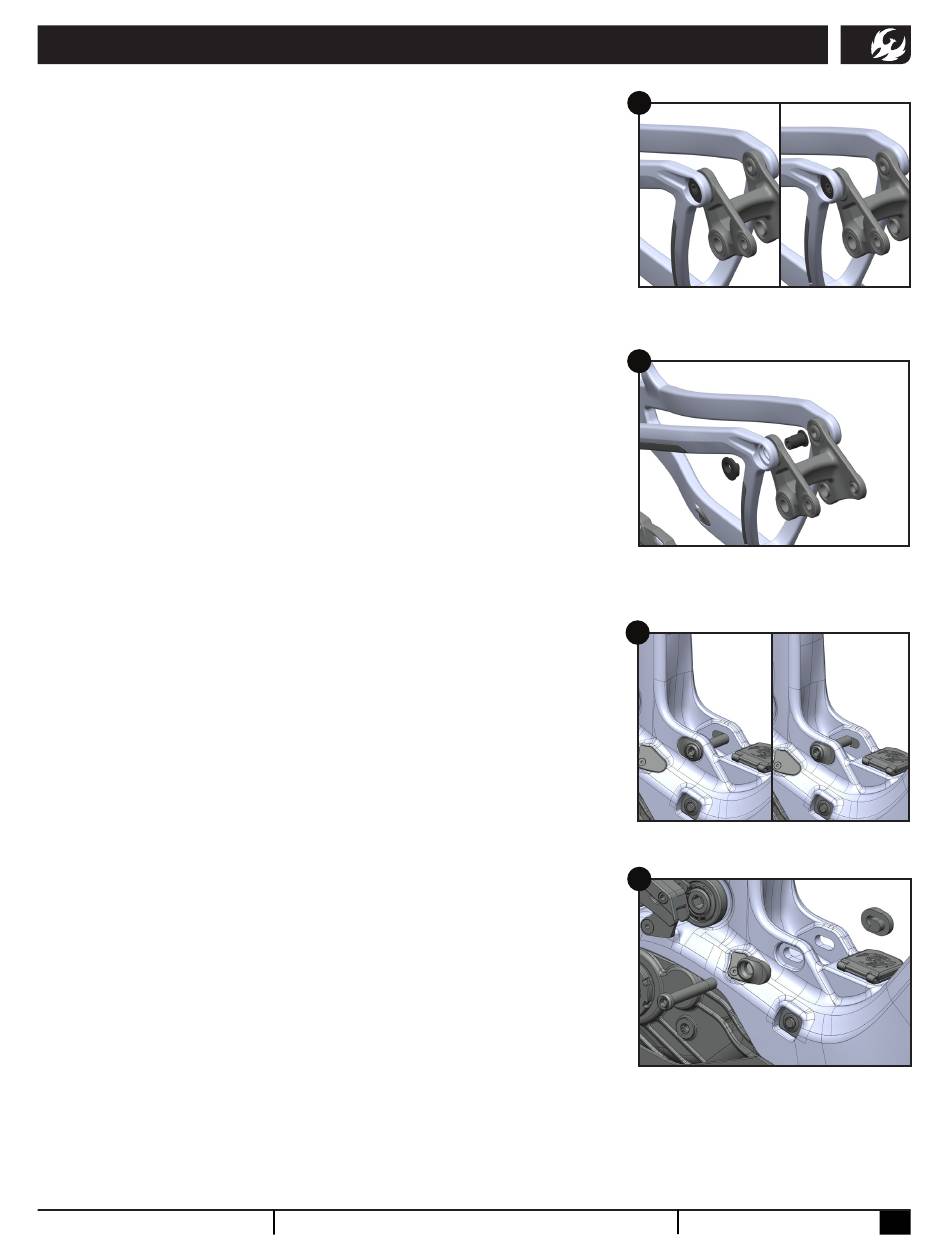

Der Geometrie-Flip-Chip des Shuttle LT hat 2 Positionen. (Bild 1)
Die High-Position eignet sich am besten für das Mullet-Laufrad-
Setup – sie bietet etwas mehr Kurbelfreiheit und ein direkteres
Handling in engen, technisch anspruchsvollen Passagen mit vielen
Wurzeln und Steinen. Die Low-Position senkt das Tretlager und
fl acht den Lenkwinkel um 0,5° ab, was für mehr Stabilität bei
höheren Geschwindigkeiten sorgt.
1. Löse die Flip-Chip-Schrauben mit einem 6-mm-Inbusschlüssel
(Bild 2). Die Schrauben sind von der Innenseite des Links
eingesetzt, daher musst du sie von außen im Uhrzeigersinn
drehen, um sie zu lösen.
2. Drehe die Schrauben etwa 3–4 Umdrehungen heraus – ein
vollständiges Entfernen der Chips ist nicht nötig. Wenn beide
Seiten gelöst sind, kannst du die Chips in die neue Position
drehen.
3. Drücke die Chips wieder in den Rahmen und ziehe beide
Schrauben gegen den Uhrzeigersinn fest.
4. Ziehe beide Schrauben mit 35 Nm Drehmoment an – der
Drehmomenschlüssel wird gegen den Uhrzeigersinn eingestellt.
Progressivität Flip-Chip
Das Shuttle LT bietet einen Flip-Chip zum Verstellen der
Progressivität an der unteren Dämpferaufnahme. (Bild 3) Damit
lässt sich die Federkennlinie des Bikes individuell an deinen Fahrstil
und deine Vorlieben anpassen. Dieser Flip-Chip hat zwei Positionen.
So änderst du die Einstellung:
1. Die untere Dämpferschraube lösen, bis du den Flip-Chip auf der
Nicht-Antriebsseite entfernen kannst.
2. Nehme dann den Flip-Chip auf der Antriebsseite heraus. (Bild 4)
3. Beide Chips um 180° drehen und wieder einsetzen.
4. Die Dämpferschraube mit 13 Nm anziehen.
Die progressivere
Dämpferschraube in der hinteren Position. Diese Variante bietet mehr
Ramp-up und zusätzliche Unterstützung am Ende des Federwegs.
Wenn du hingegen ein gleichmäßigeres Ansprechverhalten über
den gesamten Federweg und ein sensibleres Fahrgefühl bevorzugst,
könnte dir die lineare Positione besser gefallen. Dafür drehst du
den Flip-Chip so, dass sich die Dämpferschraube in der vorderen
Position befi ndet.
