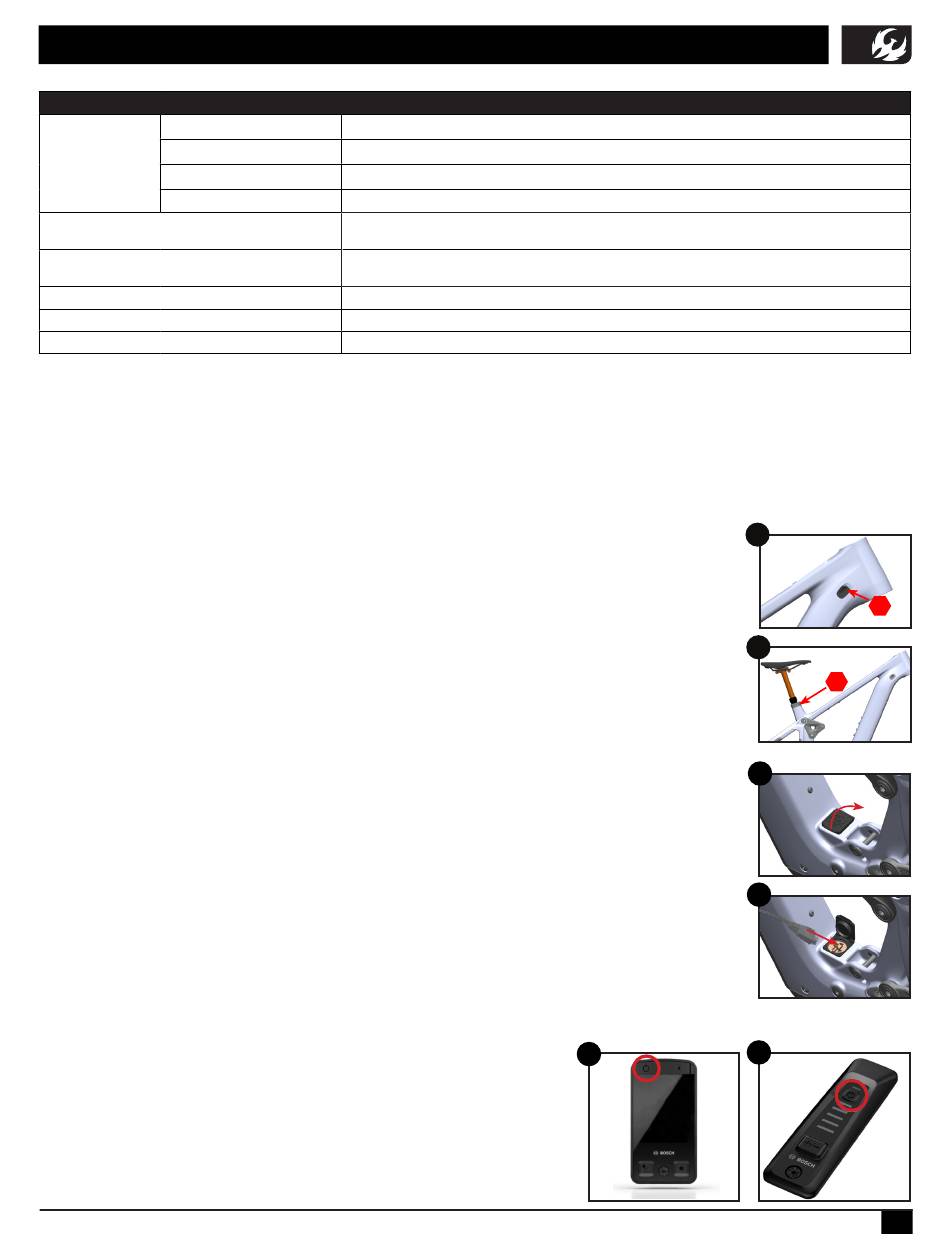

GUÍA DE INICIO
Peso corporal en [kg] in [psi] Float X: 2.2 × peso corporal [kg] + 40 [psi] | Float X2: 2.2 × peso corporal [kg] + 50 [psi]
Presión de aire del
amortiguador (según
Peso corporal en [kg] in [bar] Float X: 0.15 × peso corporal [kg] + 2.8 [bar] | Float X2: 0.15 × peso corporal [kg] + 3.4 [bar]
peso corporal)
Peso corporal en [lbs] in [psi] Float X: peso corporal [lbs] + 40 [psi] | Float X2: peso corporal [lbs] + 50 [psi]
*Siempre verifique el
sag/hundimiento
Peso corporal en [lbs] in [bar] Float X: 0.07 x peso corporal [lbs] + 2.8 [bar] | Float X2: 0.07 x peso corporal [lbs] + 3.4 [bar]
Compresión del amortiguador
Rebote del amortiguador
Presión de aire de la horquilla
Compresión de la horquilla
Rebote de la horquilla
Presión recomendada para los neumáticos
Delantero: 23 psi (1.58 bar) Trasero: 28 psi (1.93 bar)
• La presión de los neumáticos es un factor importante para conducir la bicicleta en forma correcta. Si la presión de
los neumáticos es muy alta, el neumático no se adaptará al suelo y se logrará menos tracción. Si la presión de los
neumáticos es muy baja, el neumático podría pincharse.
• Es importante tener un manómetro preciso al ajustar la presión de los neumáticos.
Regular la altura del sillín
1. Utilice una llave hexagonal de 2 mm para aflojar la tapa del puerto del cable del lado
de la transmisión que sujeta la funda del cable de la tija telescópica.
2. Con una llave hexagonal de 4 mm, afloje el perno que sujeta la tija del sillín y suba/baje
el sillín a la altura deseada. El perno está debajo de la cubierta del ángulo del tubo del
asiento ajustable, pero se puede acceder a él a través del orificio en la cubierta. (fig. 2)
3. Con una llave hexagonal de 4 mm, apriete el perno de la tija del sillín a 5 [Nm].
4. Apriete el perno del puerto del cable con una llave hexagonal de 2 mm para asegurar
la funda de la tija.
Cargar la batería
NOTA: La batería no viene con carga completa y debe cargarse completamente antes del primer uso.
1. Coloque la tapa de goma del puerto de carga delante del soporte del amortiguador
inferior. (fig.3)
2. Retire la tapa de sellado para acceder al terminal de carga.
3. Inserte el cable de carga en el terminal de carga asegurándose de que el cable y el
terminal estén alineados correctamente. (fig. 4)The system controller will illuminate
and display the charging status.
4. Cuando finalice la carga, desenchufe el cable del terminal y cierre la tapa de sellado.
*La batería es extraíble y se puede cargar fuera de la bicicleta. Ver página 10.

Encender y apagar el sistema

1. El botón de encendido se encuentra en la parte superior izquierda
del Kiox 400C (fig. 5) o en la parte superior del controlador del
sistema. (fig. 6)
2. Encienda o apague el sistema pulsando y soltando rápidamente
el símbolo de encendido ubicado cerca de la parte superior del
controlador.
3. Si la bicicleta no se ha movido en 10 minutos, se apagará
automáticamente.
pivotcycles.com
Puesta a punto de suspensión
Float X: 8 clics desde ABIERTO
Float X2: LSC: 6 clics desde ABIERTO | HSC: 2 clics desde ABIERTO
Float X: 8 clics desde ABIERTO
Float X2: LSR: 8 clics desde ABIERTO | HSR: 4 clics desde ABIERTO
Fox 38: 80 [psi] / 5.52 [bar] | Fox Podium: 72 [psi] / 5.0 [bar]
Fox 38 & Fox Podium: HSC: 3 clics desde ABIERTO | LSC: 5 clics desde ABIERTO
Fox 38 & Fox Podium: HSR: 3 clics desde ABIERTO | LSR: 9 clics desde ABIERTO
