CONFIGURAZIONE DELLA BICICLETTA

Regolazione del Sag

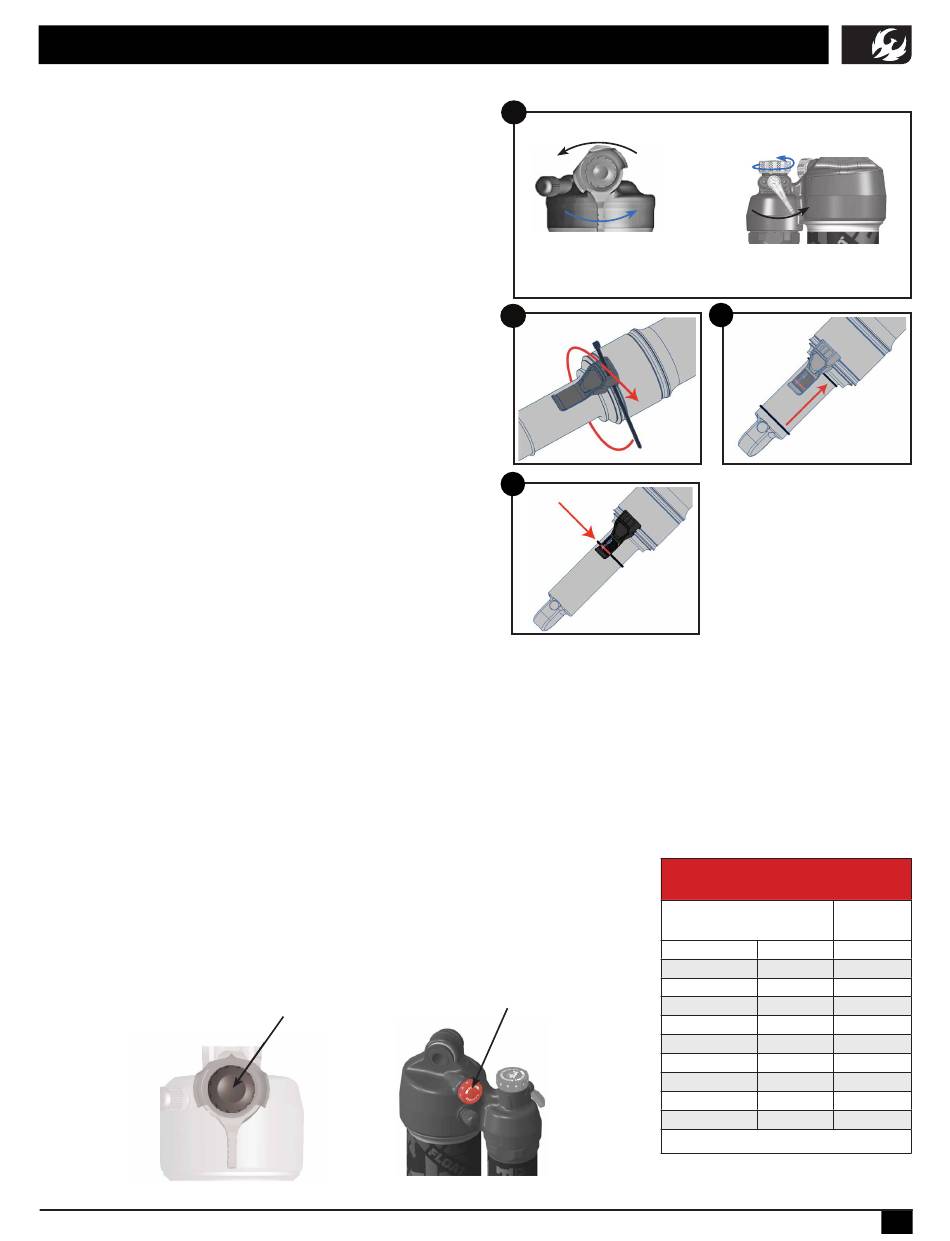

1. Regolare il sag con la leva di compressione
(fig. 1)
2. Se l'ammortizzatore è dotato di regolazioni aggiuntive per la
compressione e l'estensione, accertarsi che siano regolate
in modo da essere completamente aperte, la compressione
sulla posizione più morbida e l'estensione sulla posizione più
rapida. A tal fine, ruotarli completamente in senso antiorario.
3. Se non è già stato installato, fissare l'indicatore di sag alla
parte inferiore del corpo dell'ammortizzatore con la fascetta
in dotazione e tagliare con cura la parte in eccesso.(fig. 2)
4. Trovate una superficie piana e qualcosa che vi tenga fermi
mentre siete sulla bicicletta, in modo da poter stare sui
pedali in posizione seduta. Può essere più facile chiedere a un
compagno di tenere ferma la bicicletta dalla parte anteriore,
impugnando il manubrio mentre si è in posizione di guida.
5. Mentre si è in piedi sui pedali, ci si siede con forza sulla sella
per far entrare la sospensione nella corsa. In questo modo si
assicura che la bicicletta si fermi all'assetto naturale con il
ciclista in sella..
6. Mentre si è in sella e non ci si muove, far scorrere l'anello a O
in posizione contro la bombola d'aria. (fig. 3)
7. Una volta posizionato l'anello, scendere lentamente dalla
bicicletta in modo da non spostare l'anello.
8. Effettuare le regolazioni del sag togliendo o aggiungendo
aria in modo che i passaggi 4-7 portino l'anello ad allinearsi
con la linea rossa dell'indicatore di sag. (fig. 4) Quando si
regola la pressione dell'aria nell'ammortizzatore, far girare
l'ammortizzatore prima di ricontrollare il sag, in modo che la grande camera d'aria negativa Evol equalizzi la pressio-
ne con la camera principale ogni volta che si aggiunge o si toglie aria. Tale operazione si effettua spingendo più volte
verso il basso la sella per comprimere l'ammortizzatore oltre il punto di abbassamento.
Impostazione smorzamento di ritorno su Fox Float e Float X
• Lo smorzamento di ritorno si imposta partendo dalla posizione più aperta (com-
pletamente in senso antiorario).
• L'impostazione dello smorzamento di ritorno viene determinato dalla pressione
dell'ammortizzatore.
• Consultare la seguente tabella per le impostazioni di smorzamento di ritorno
suggerite. La cifra nella tabella si riferisce al numero di click (in senso orario) da
eseguire a partire dalla posizione aperta.
pivotcycles.com
blu in apertura.
MANOPOLA DI RITORNO
FLOAT
1
MODALITÀ APERTA REGOLAZIONE
AL LIVELLO 1
MANOPOLA REGOLAZIONE
DELLA COMPRESSIONE A
BASSA VELOCITÀ APERTURA
FLOAT
2
4
MANOPOLA DI RITORNO
FLOAT X
MANOPOLA REGOLAZIONE
DELLA COMPRESSIONE A
BASSA VELOCITÀ APERTURA
LEVA A DUE POSIZIONI
APERTURA
FLOAT X
3
AVVISO:
Assicurarsi che
l'indicatore di sag non entri
in contatto con il telaio o il
leveraggio durante il ciclo della
sospensione. In caso contrario,
l'indicatore potrebbe rompersi
durante la guida.
IMPOSTAZIONE SUGGERITA
RITORNO (FLOAT X)
PRESSIONE D'ARI
[psi] [bar]
<120 < 8.3
120-140 8.3-9.7
140-160 9.7-11
160-180 11-12.4
180-200 12.4-13.8
200-220 13.8-15.2
220-240 15.2-16.5
240-260 16.5-17.9
260-280 17.9-19.3
280-300 19.3-20.7
Click a partire da APERTA (click a partire da CHIUSA)
Click
3 (9)
4 (8)
5 (7)
6 (6)
7 (5)
8 (4)
9 (3)
10 (2)
11 (1)
CHIUSA
3
