Pivot Shuttle LT Benutzerhandbuch Seite 38

EINSTELLUNG DES BIKES
Der Gabel-Sag wird ähnlich wie der Dämpfer-Sag eingestellt – er richtet sich nach deinem Fahrerge-
wicht in neutraler, sitzender Fahrposition. Um den Sag zu überprüfen, folge denselben Schritten wie bei
der Dämpfer-Sag-Einstellung.
1. Wenn deine Gabel zusätzliche Einsteller für Compression und Rebound besitzt, drehe beide auf die
offene Position – Compression auf die weichste und Rebound auf die schnellste Einstellung. Drehe
dazu die Einsteller vollständig gegen den Uhrzeigersinn.
2. Suche dir einen ebenen Untergrund und etwas, woran du dich festhalten oder anlehnen kannst,
während du auf dem Bike stehst oder sitzt. Einfacher geht das, wenn du eine Person als Hilfe hast,
die vor dem Rad steht und den Lenker festhält, um dich zu stabilisieren, während du auf dem Bike
stehst oder sitzt.
3. Setze dich aus dem Stand mit Schwung in den Sattel, damit die Federung durchgefedert wird. Dadu-
rch wird sich dein natürlicher Sag im Sitzen einstellen.
4. Schiebe im Sitzen den O-Ring bis an die Staubdichtung und steig dann vorsichtig vom Bike ab. Der
Abstand zwischen O-Ring und Staubdichtung geteilt durch den Federweg deiner Gabel ergibt deinen
Sag-Prozentsatz. Bei einer 170-mm-Gabel sollte der Sag-Bereich zwischen 25,5 und 34 mm liegen.
Die Tabelle unten zeigt empfohlene Start-Luftdrücke in Abhängigkeit vom Fahrergewicht.

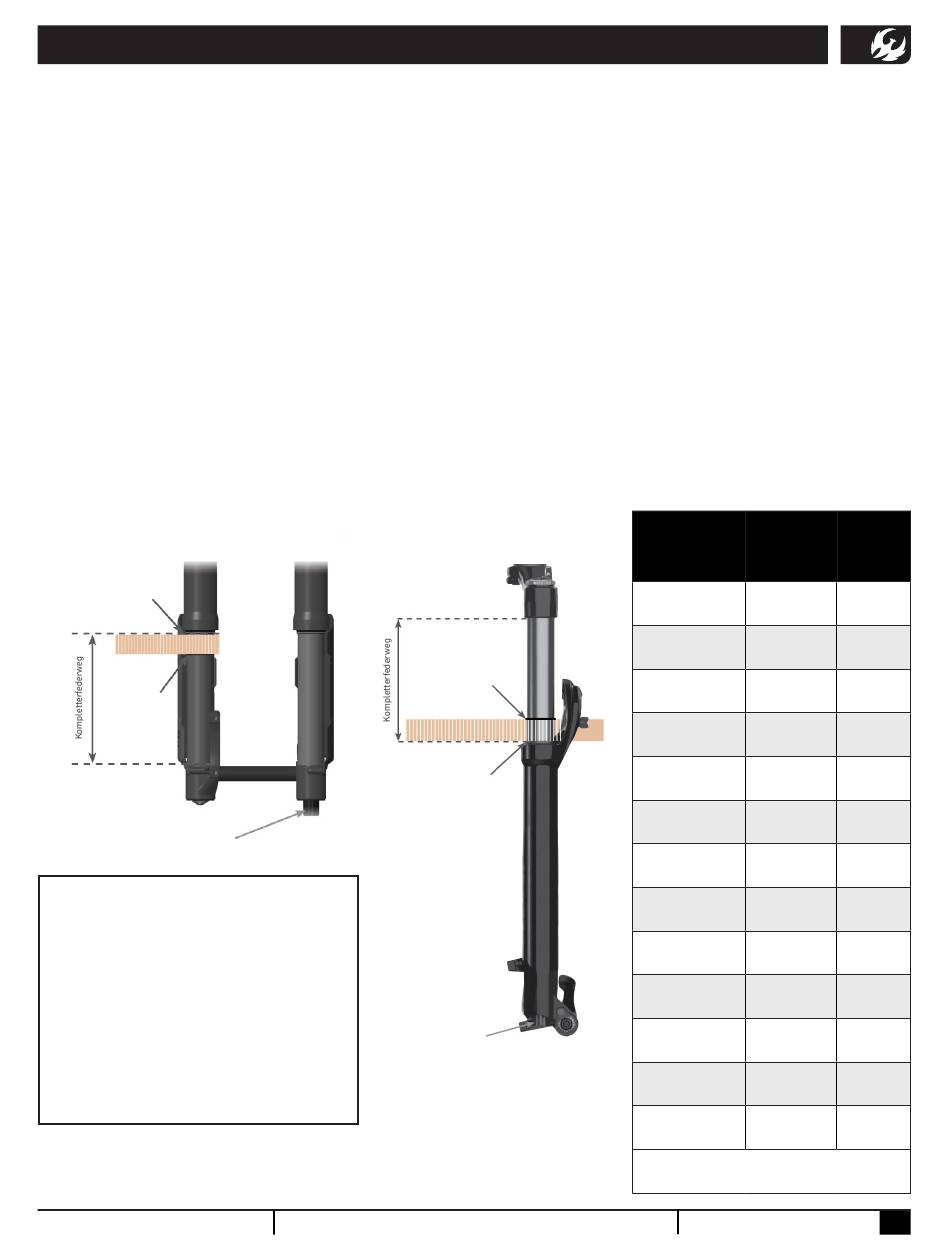

Fox Podium Federgabeln
Staubabstreifer
Sag Bereich
O-Ring
Rebound-Abdeckkappe
Bei jeder Luftdruckänderung in
der Federgabel musst du einen
Druckausgleich durchführen.
Federe die Gabel dafür ein paar
Mal für mind. 25 % ein. Machst du
das nicht, hast du eventuell zu viel
Sag beim Fahren.
*Überschreite nicht den auf
der Federgabel angegebenen
maximalen Luftdruck.
pivotcycles.com
Fox 38 Federgabeln
O-Ring
Sag Bereich
Staubabstreifer
Rebound-Abdeckkappe
info@pivotcycles.com
Fahrerge-
wicht
120-130 [lbs]
54-59 [kg]
130-140 [lbs]
59-63 [kg]
140-150 [lbs]
63-68 [kg]
150-160 [lbs]
68-72 [kg]
160-170 [lbs]
72-77 [kg]
170-180 [lbs]
77-81 [kg]
180-190 [lbs]
81-86 [kg]
190-200 [lbs]
86-90 [kg]
200-210 [lbs]
90-95 [kg]
210-220 [lbs]
95-100 [kg]
220-230 [lbs]
100-104 [kg]
230-240 [lbs]
104-109 [kg]
240-250 [lbs]
109-113 [kg]
*Diese Werte unterscheiden sich von
denen, aus den Fox-Handbüchern.
1.877.857.4868
Fox Fox
Float 38 Podium
57 [psi] 48 [psi]
3,9 [bar] 3,3 [bar]
62 [psi] 52 [psi]
4,3 [bar] 3,6 [bar]
68 [psi] 57 [psi]
4,7 [bar] 3,9 [bar]
72 [psi] 61 [psi]
5,0 [bar] 4,2 [bar]
76 [psi] 65 [psi]
5,2 [bar] 4,5 [bar]
80 [psi] 70 [psi]
5,5 [bar] 4,8 [bar]
84 [psi] 74 [psi]
5,8 [bar] 5,1 [bar]
89 [psi] 80 [psi]
6,1 [bar] 5,5 [bar]
93 [psi] 85 [psi]
6,4 [bar] 5,9 [bar]
97 [psi] 90 [psi]
6,7 [bar] 6,2 [bar]
102 [psi] 96 [psi]
7,0 [bar] 6,6 [bar]
106 [psi] 101 [psi]
7,3 [bar] 7,0 [bar]
110 [psi] 106 [psi]
7,6 [bar] 7,3 [bar]
