Spezialmaschinen

4
4.1 Langabschneider für Greiferfaden und Gimpe
Gibt es nur für die 581-121 und 581-321!

4.1.1 Schnittdruck und Schneidbewegung einstellen

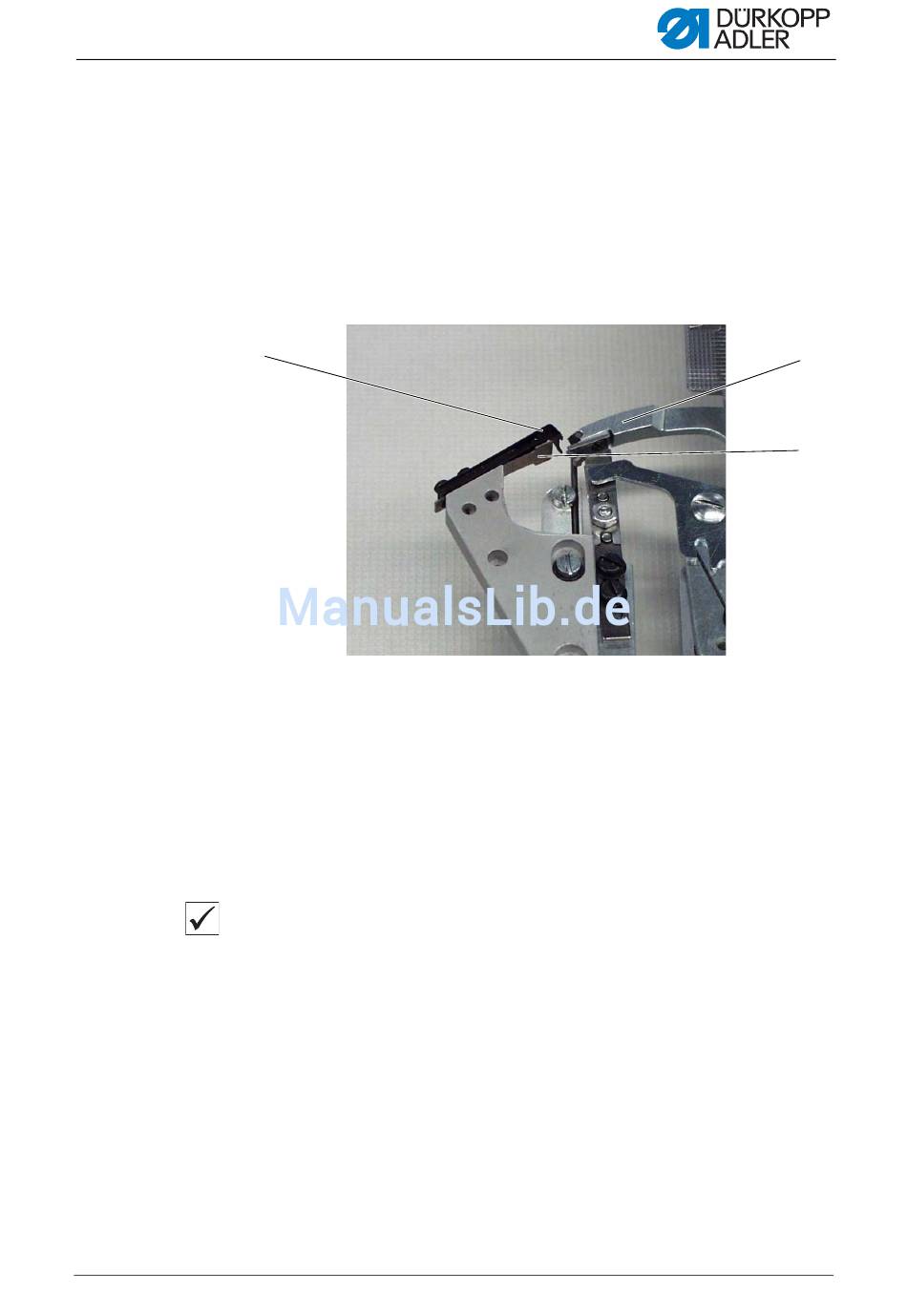

Abb. 93: Langabschneider, Schnittdruck und Schneidbewegung einstellen (1)
①
(1) - Fadenabweiser
(2) - Messer
Über dem feststehenden Messer (2) ist der Fadenabweiser (1) ange-
bracht. Er verhindert, dass sich Gimpen- und Greiferfadenende zwischen
Messer (2) und Rücken des Fadenfängers (3) legen kann. Stattdessen
werden sie neben oder in den Fadenfänger gelenkt.
Geschieht dies nicht, kann das Messer abgedrückt werden und schneidet
nicht.
Richtige Einstellung
Der Schnittdruck darf nur so stark eingestellt sein, wie es zum sicheren
Schneiden der Fäden erforderlich ist.
Der Fadenfänger muss sich möglichst dicht an den Fadenklemmen vor-
beibewegen. Dabei darf der Fadenfänger die Fadenklemmen aber nicht
berühren.
Serviceanleitung 581 - 01.0 - 05/2016
Spezialmaschinen
(3) - Fadenfänger-Rückseite
③
②
89
