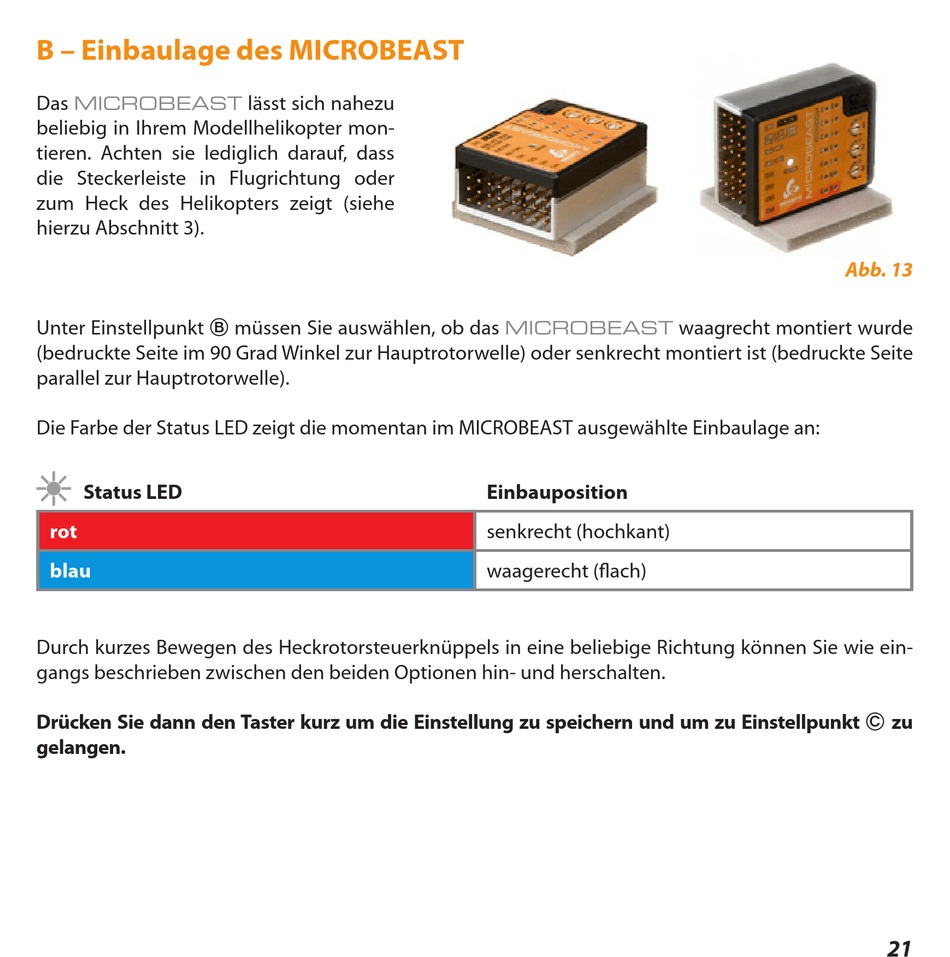

B - Einbaulage Des Microbeast - Beastx MICROBEAST Bedienungsanleitung

B – einbaulage des MiCRoBeast
Das
MICROBEAST
beliebig in Ihrem Modellhelikopter mon-
tieren. Achten sie lediglich darauf, dass
die Steckerleiste in Flugrichtung oder
zum Heck des Helikopters zeigt (siehe
hierzu Abschnitt 3).
Unter Einstellpunkt B müssen Sie auswählen, ob das
(bedruckte Seite im 90 Grad Winkel zur Hauptrotorwelle) oder senkrecht montiert ist (bedruckte Seite
parallel zur Hauptrotorwelle).
Die Farbe der Status LED zeigt die momentan im MICROBEAST ausgewählte Einbaulage an:
status led
rot
blau
Durch kurzes Bewegen des Heckrotorsteuerknüppels in eine beliebige Richtung können Sie wie ein-
gangs beschrieben zwischen den beiden Optionen hin- und herschalten.
drücken sie dann den taster kurz um die einstellung zu speichern und um zu einstellpunkt C zu
gelangen .
lässt sich nahezu
MICROBEAST
einbauposition
senkrecht (hochkant)
waagerecht (flach)
Abb. 13
waagrecht montiert wurde
21
