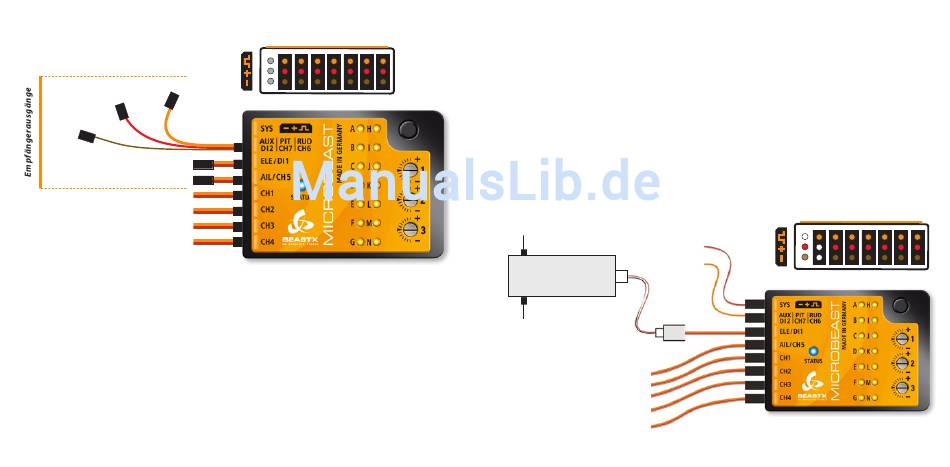

3 .3 Anschluss eines Standard-Empfängers
Heck (orange)
Kreisel-
Pitch (rot)
empfind-
lichkeit
(braun)
Nick
Roll
Nickservo
Rollservo 1
Rollservo 2 / Pitchservo
Heckservo
Stecken Sie nun die Verbindungskabel für Roll, Nick, Pitch, Heck und Kreiselempfindlichkeit (Gain) in
den Fernsteuerempfänger und das MICROBEAST ein. Um die Kanalbelegung Ihres Fernsteuerempfän-
gers zu erfahren, lesen Sie die Anleitung zu Ihrem Sender oder fragen Sie beim Hersteller nach.
Zum Anstecken von Roll und Nick werden beidseitig 3-adrige Kabel verwendet, die neben dem Steu-
ersignal auch die Stromversorgung vom Empfänger zum MICROBEAST übertragen.
Pitch (rot), Heck (orange) und Gain (braun) haben nur jeweils eine Leitung für das Steuersignal und
stecken am MICROBEAST auf einem Kombi-Steckplatz. Achten Sie unbedingt darauf, dass Sie diese
Stecker am Empfänger richtig herum anstecken. Obwohl hier die Kabelfarbe unterschiedlich ist,
handelt es sich bei allen drei um Signalleitungen!
Stecken Sie alle Stecker auch polrichtig in das MICROBEAST ein. Die orangefarbene Leitung muss am
MICROBEAST immer die oberste sein und die braune Leitung die unterste. Achten Sie auch darauf, die
Stecker nicht versehentlich in den Zwischenraum neben den Pins oder vertikal um einen Pin versetzt
einzustecken.
14
oben
Abb. 4
3 .4 Verwendung von Singleline-Empfängern
Das MICROBEAST ermöglicht neben der Verwendung herkömmlicher Fernsteuer-Empfänger mit Ausgabe
einzelner Kanalsignale auch den Einsatz spezieller Empfänger, welche die Kanalsignale als ein zusammen-
gefasstes Singleline-Signal ausgeben. Hierzu gehören Spektrum® Satellitenempfänger, PPM-Summensig-
nalempfänger (z.B. Futaba®-Empfänger der SP-Serie oder Satellitenempfänger von Jeti®), Empfänger mit
Futaba® S-BUS sowie auch Empfänger mit SRXL kompatiblem Datenausgang (z.B. SRXL-Multiplex).
3 .4 .1 Anschluss eines Spektrum® Satellitenempfängers
Um einen Spektrum® Satellitenempfänger am MICROBEAST anzuschließen, ist ein spezieller Adapter
notwendig, der optional erhältlich ist. Dieser Adapter wird am Eingang [DI1] des MICROBEAST ange-
schlossen. Bitte achten Sie auf korrekte Polung, die orangefarbene Signalleitung muss dem Gehäuse-
deckel am nächsten sein. Der Stecker des Spektrum® Satellitenempfängers wird dann in den Adapter
eingesteckt.
Stromversorgung
CH6 - Zusatzfunktion
SPEKTRUM®
Satellitenempf änger
Adapter
(optional erhältlich)
CH5 - Gasservo/Motorregelung
(ggf. mit Stromversorgung)
Nickservo
Rollservo1
Rollservo2 / Pitchservo
Heckservo
oben
Abb. 5
15
