Technische Beschreibung

2.1 Geräteaufbau und Lieferumfang

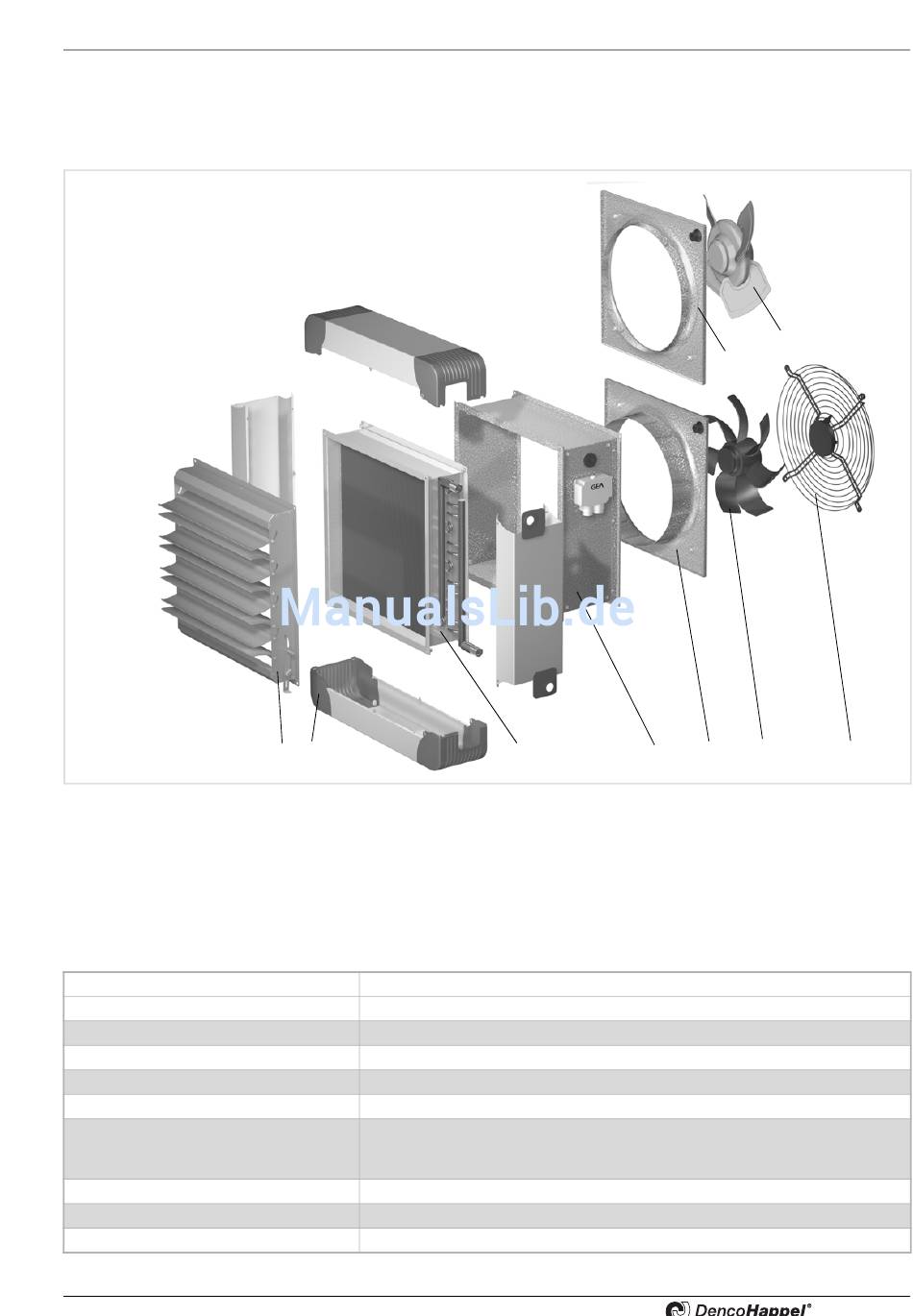

Abb. 2-1: Geräteaufbau
1: Berührungsschutzgitter
2a: Breitflügelventilator
2b: Sichelflügelventilator
3a: Einlaufdüse - kurze
3b: Einlaufdüse - lange
2.2

Material Spezifikation

Geräte Teil
Ventilator mit Berührungsschutzgitter
Einlaufdüse
Ventilatormodul
Wärmetauscher
Geräteverkleidung
Auslass
Frostschutz
Klemmenkasten / Ventilatorschalter
Kondensatwanne
Tab. 2-1: Material Spezifikation
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
7 6
Material
unterschiedliche Materialien
verzinktes Stahlblech
verzinktes Stahlblech
Cu/Cu oder Cu/Al oder Fe/FeZn
lackiertes verzinktes Stahlblech/Kunstoff
verzinktes Stahlblech oder
Al Lamellen + verzinktes Stahlblech oder
Al Lamellen + Edelstahl
unterschiedliche Materialien
unterschiedliche Materialien
Edelstahl
5
4
4: Ventilatormodul
5: Wärmetauscher Cu/Cu
6: Geräteverkleidung Design
7: Sekundärluftjalousie Wand - manuell
