Reglertypen MATRIX 4004 und MATRIX 4004+IO

4004
– Netzanschluss
– Sekundärluft-Jalousie
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300x/400x
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externer Ablüfter

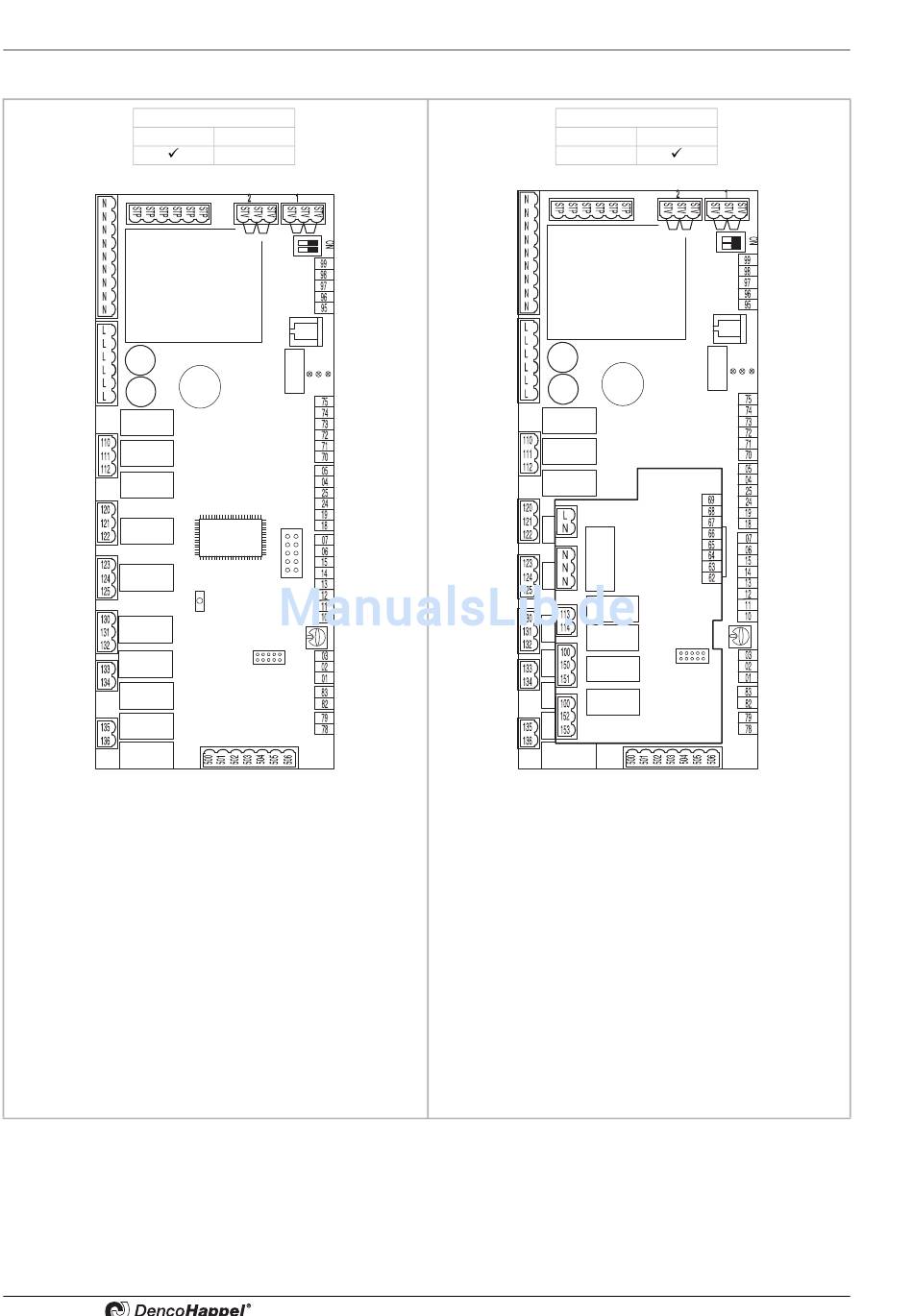

Abb. 6-15: Reglertypen MATRIX 4004 und MATRIX 4004+IO
44
MATRIX
4004+IO 4004
– Netzanschluss
– Sekundärluft-Jalousie
– externes Ventil
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300x/400x
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externe Steuereingänge der IO-Platine
– Regleranforderung Heiz- oder Kühlbetrieb
– externer Ablüfter
