2.11 Kondensatpumpe
2.11.1 Kondensatabführung-Funktionsbeschreibung
2.11.2 Technische Daten und Kondensatpumpenleistung bei Wand- und Deckengeräten
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Das bei Kühlgeräten entstehende Kondensat wird in der Kondensatwanne aufgefan-
gen. Kann kein natürliches Gefälle gewährleistet werden, ist eine Kondensatpumpe
einzusetzen. Die Kondensatpumpe fördert das Kondensat in Sammel- oder
Ablauforte.
Die durch einen Schlauch mit der Kondensatwanne verbundene Kondensatpumpe
erfüllt folgende Funktionen:
– Pumpe schaltet bei Überschreitung der eingestellten Pumpenwannen-Füllstandshö-
he ein
– Pumpe schaltet aus, sobald der Kondensatstand unter die Mindestfüllstandshöhe sinkt
– Alarmmeldung bei Überschreitung der zugelassene Pumpenwannen-Füllstandshöhe
Max. Betriebsdruck der Kondensatpumpe beträgt 0,1 Mpa (1 bar), max. Wasserfüh-
rung (Wasserströmung) 500 l/h. Der Tab. 2-13 ist die Leistung der Pumpe in l/h abhän-
gig von der Förderhöhe entzunehmen.
Wandgerät
2 1

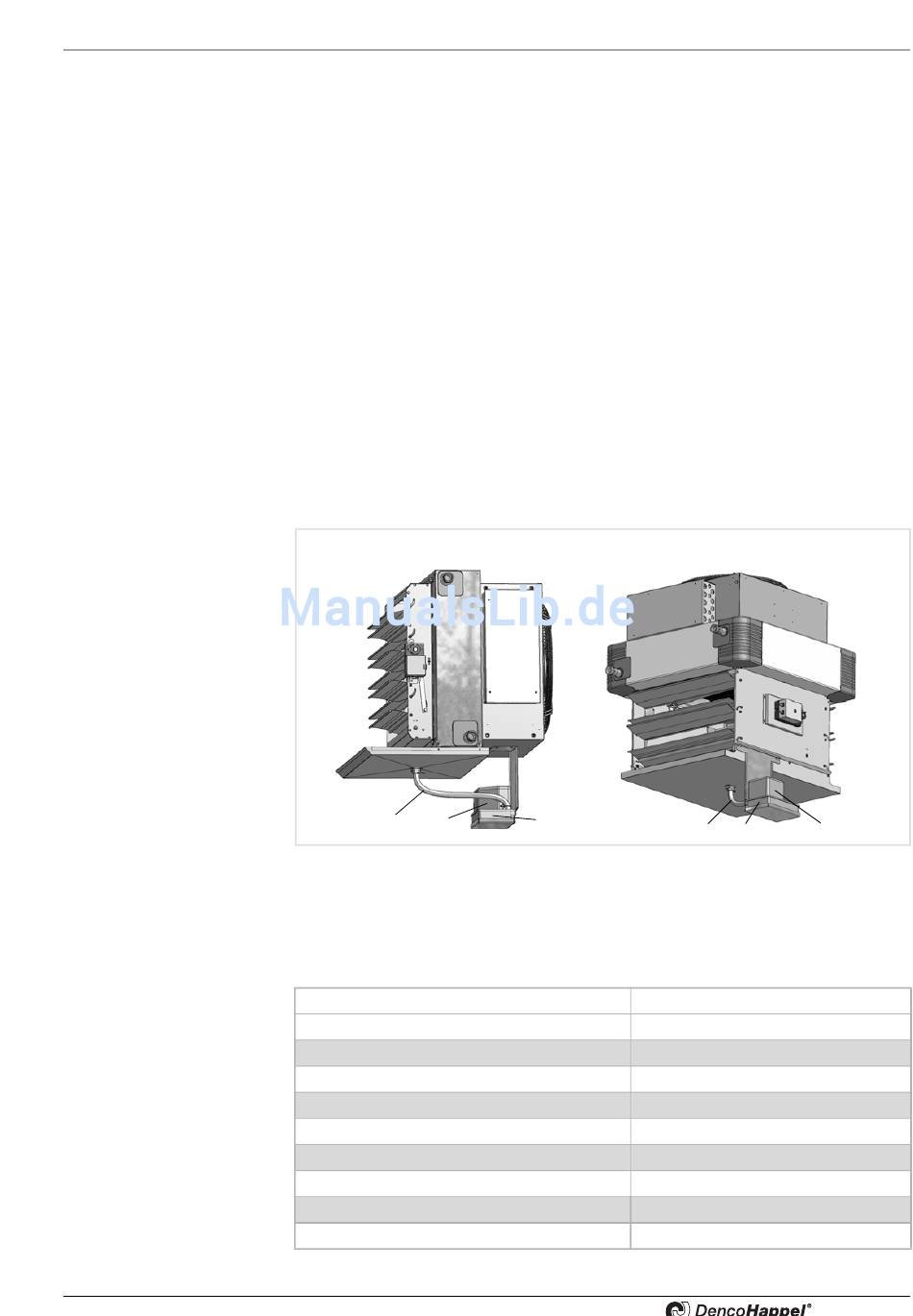

Abb. 2-12: Kondensatpumpe bei Wand- und Deckengeräten
Pos. 1: Kondensatpumpe
Pos. 2: Saugschlauch
Pos. 3: Pumpenwanne mit Schwimmerschalter
Technische Daten Kondensatpumpe
Technische Daten
Stromversorgung
Stromaufnahme
Leistungsaufnahme
Schutzart
Max. Förderhöhe
Max. Wassermenge
Schalldruckpegel
Alarmfühler-Signal
Pumpenausdruck
Tab. 2-5: Technische Daten Kondensatpumpe
Deckengerät
3
2
Werte
230 V AC / 50 Hz
0,8 A
90 W
IP 20
5,4 +/- 0,4 m
500 l/h
< 47 dBA (bei 1 m)
1 A induktiv, 4 A ohmisch
3/8" Rohr am Austritt
Technische Beschreibung
3 1
