Technische Beschreibung

2.1 Geräteteile
1
8
6
9
13
16

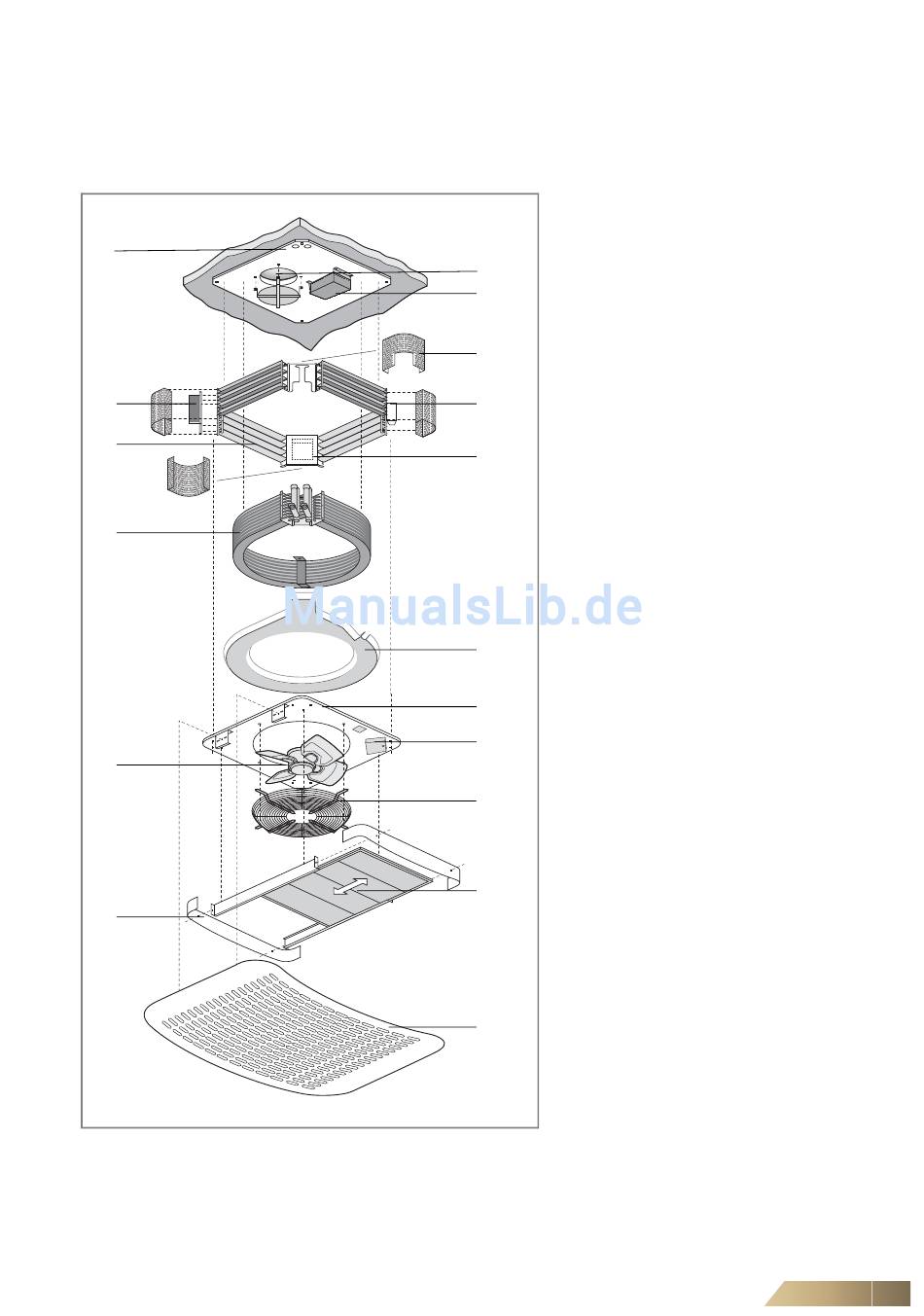

Abb. 2-1: Geräteteile (je nach Geräteausführung)
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
Pos. 1: Deckplatte
Pos. 2: Primärluftstutzen
Pos. 3: Steuerung
2
Pos. 4: Eckblenden, 4-seitig
3
Pos. 5: Kondensatpumpe Kühlen (Zubehör)
Pos. 6: Sekundärluftjalousien, 4-seitig
4
Pos. 7: MATRIX Platine
5 Pos. 8: Geräteanschlussplatine
Pos. 9: Ringförmiger Wärmetauscher
7
Pos. 10: Kondensatwanne mit Ablauf
Pos. 11: Grundplatte
Pos. 12: Pumpensumpfdeckel
Pos. 13: Ventilator-Einheit mit Außenläufermotor
(AC-Motor oder EC-Motor)
Pos. 14: Berührungsschutzgitter
Pos. 15: Filterkassette mit 2 Führungsschienen
(nur bei Geräteausführung M1)
10
Pos. 16: Blenden für Filter
(nur bei Geräteausführung M1)
11
Pos. 17: Designblende
(nur bei Geräteausführung M1)
12
14
15
17
