Elektrischer Anschluss

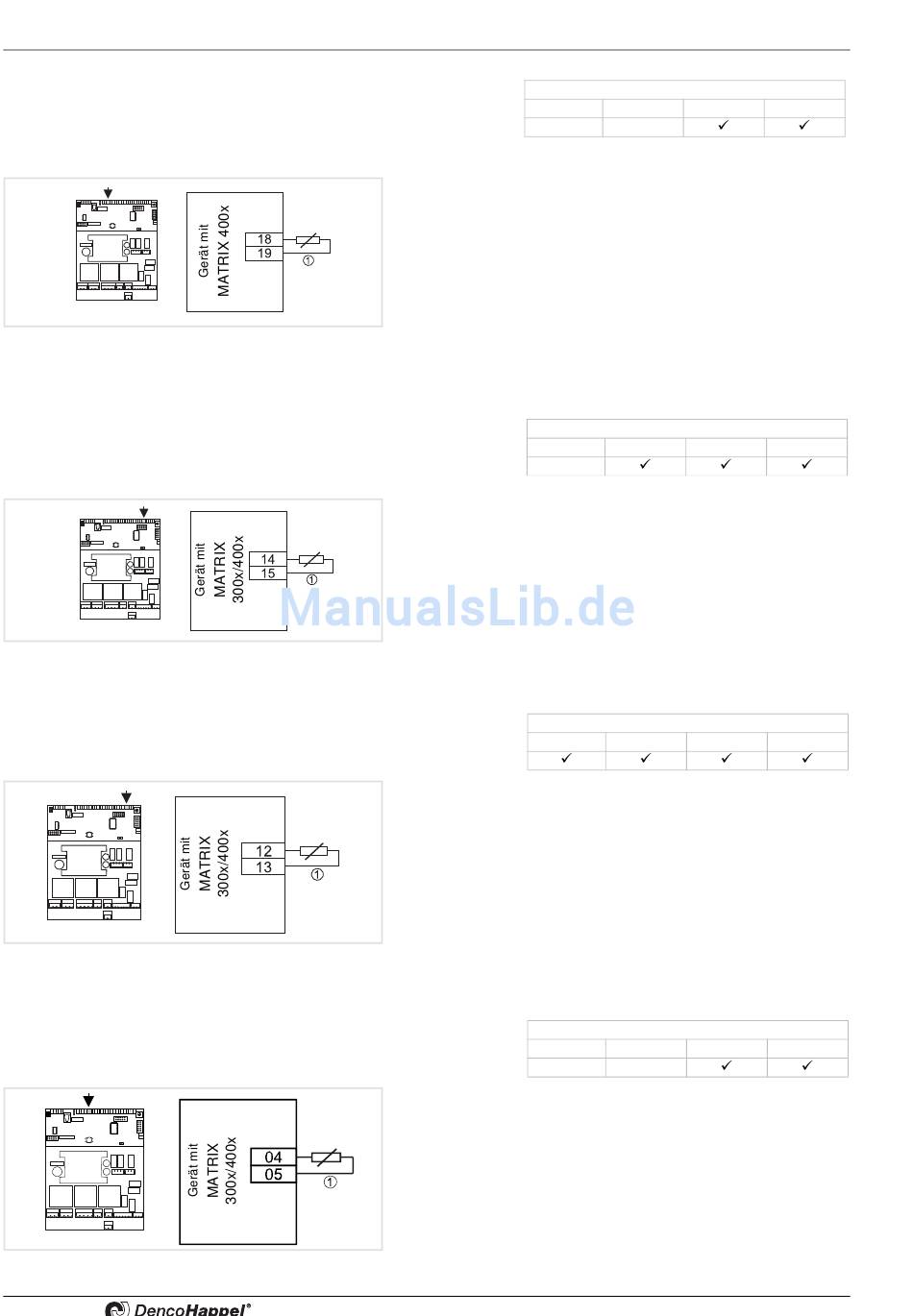

6.12.5 Anschluss des Außenfühlers (Option)
Anschluss des Außenfühlers
Abb. 6-24:
6.12.6 Anschluss des Vorlauffühlers (Option)
Anschluss des Vorlauffühlers
Abb. 6-25:
6.12.7 Anschluss des Raumfühlers
Anschluss des Raumfühlers
Abb. 6-26:
6.12.8 Anschluss des Frostschutzfühlers
Anschluss des Frostschutzfühlers
Abb. 6-27:
52
200x
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 53)
•
Schließen Sie den Außenfühler gemäß Schaltplan an.
200x
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 53)
•
Schließen Sie den Vorlauffühler gemäß Schaltplan an. Die
Anschlussklemmen befinden sich auf der Reglerplatine
MATRIX 300x/400x.
200x
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 53)
•
Schließen Sie den Raumfühler gemäß Schaltplan an.
– Der Anschluss kann
– bei MATRIX 200x am Bediengerät OP21 (Klemmen 12-13)
– bei MATRIX 300x/400x direkt am Regler oder am Bedien-
gerät OP3x/OP44/OP5x erfolgen.
200x
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 53)
•
Schließen Sie den Frostschutzfühler gemäß Schaltplan an.
