MultiMAXX HN
7.8

Betrieb mit MATRIX Regelungssystem

7.8.1 Abschlusswiderstände
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Auf den Geräteplatinen des Regelungssystems MATRIX 200x befinden sich keine
Abschlusswiderstände. An dem Bediengerät (Regler) sind die Abschlusswiderstände
nur einzuschalten oder auszuschalten, wenn eine Vernetzung über den CAN-Bus her-
gestellt wird oder ein zusätzliches Modul, wie z. B. ein Uhrenmodul, Ein- und Aus-
gangsmodul angeschlossen wird.

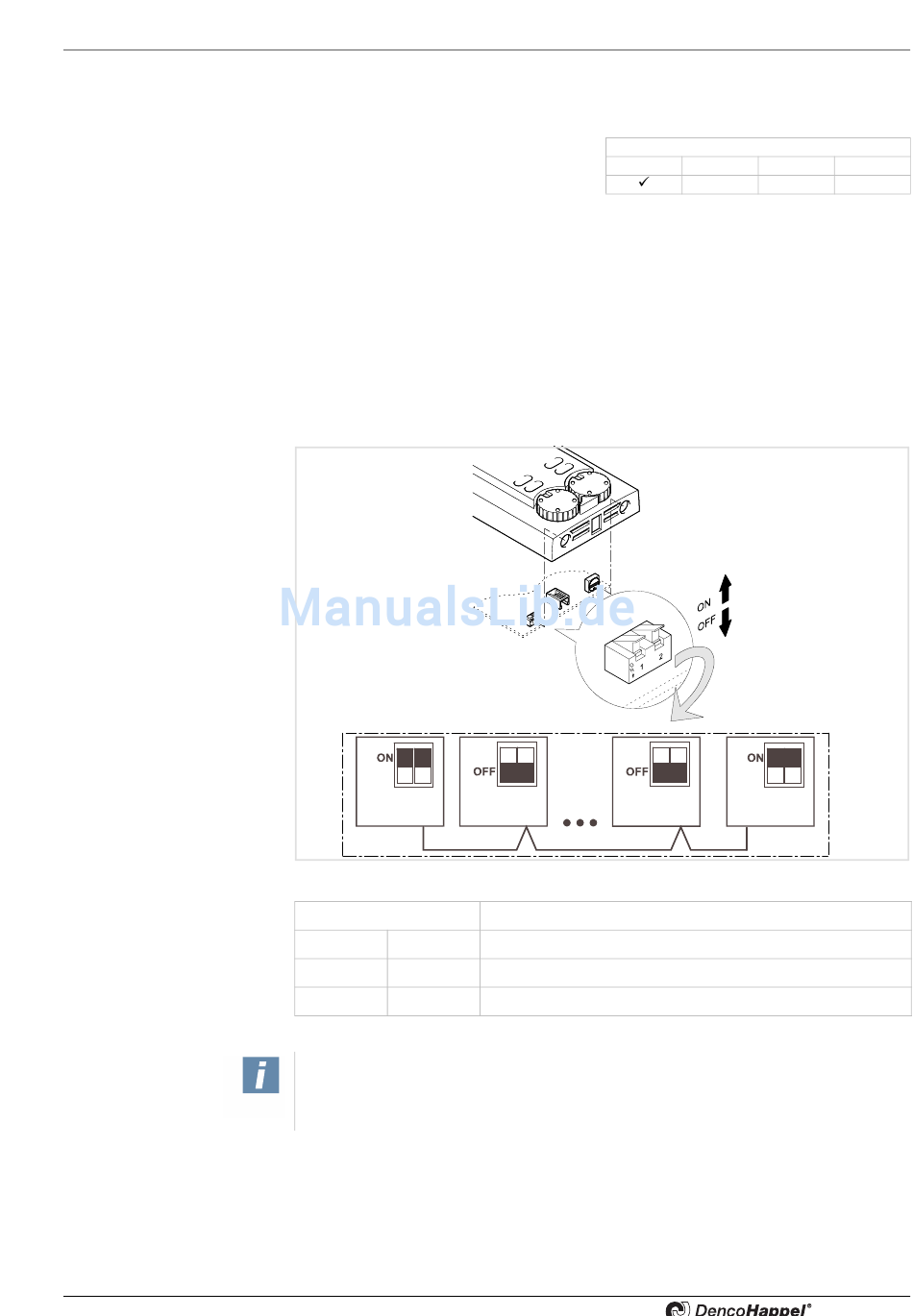

Abschlusswiderstände am Linienanfang und Linienende einschalten (siehe Abb. 7-3):
• Schalten Sie an beiden Teilnehmern (z. B. Bediengeräte, Geräteplatinen oder
Module) die DIP-Schalter auf „ON".
Linienanfang und Linienende entsprechen dem Anfang und Ende der Busleitung. Bei
Einzelgeräten müssen die Abschlusswiderstände ebenfalls eingeschaltet werden.
Modul
Linienanfang
Abb. 7-3: Abschlusswiderstände einstellen
DIP schalter
1 2
OFF OFF
ON ON
Anwenderhinweise!
Im Auslieferzustand sind die DIP-Schalter auf „ON/ON" eingestellt und müssen bei
Einsatz als Zwischengerät ausgeschaltet werden.
200x
Modul Modul
Abschlusswiderstand ausgeschaltet
Abschlusswiderstand eingeschaltet (Auslieferzustand)
Inbetriebnahme
MATRIX
300x 400x
Bediengerät
Linienende
Funktion
400x+IO
