Montage
4.4

Sicherheitsabstand

26

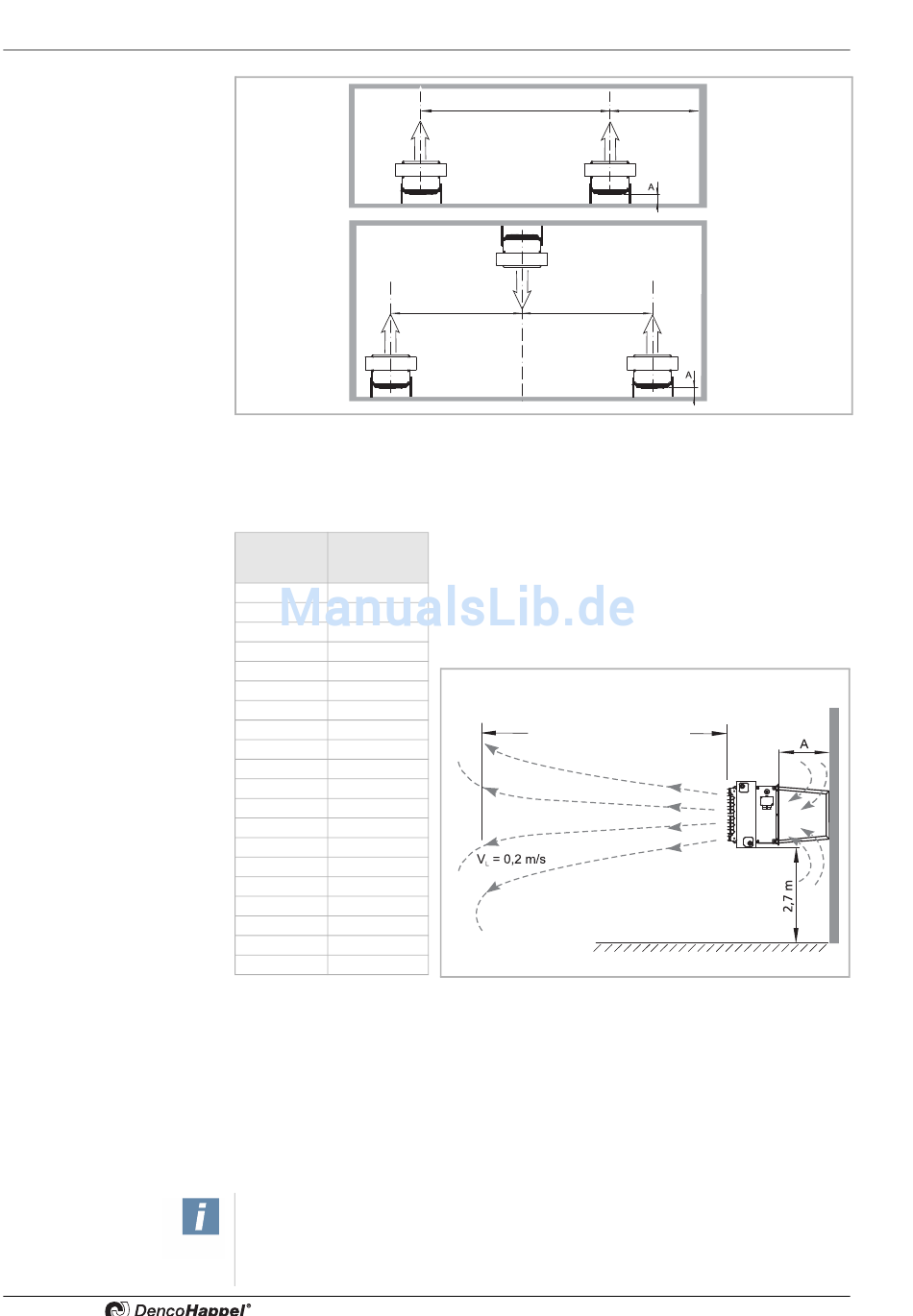

Abb. 4-3: Gegenseitige Geräteabstände bei Wandmontage
Wurfweite
Tabelle – Wurfweiten bei Wandmontage
Gerätegröße Wurfweite
max. (m)
- Jalousie U, W
HN11 8,2
HN12 7,7
HN13 7,1
HN14 6,8
HN21 9,5
HN22 9,1
HN23 8,7
HN24 8,3
HN31 9,3
HN32 8,9
HN33 8,1
HN34 7,5
HN41 10,8
HN42 10,2
HN43 9,6
HN44 8,9
HN51 10,2
HN52 9,8
HN53 9,3
HN54 9,0
Die Angaben der Tabelle sind
Richtwerte und gelten für die
Ausblastemperatur Δ15 bis 20
K über Raumtemperatur
Wandmontage des Umluftgerätes mit Aufhängung „Kompakt C" (ZHx.5300) siehe
Abb. 4-6, mit Aufhängung „Modular" (ZHx.5500) siehe Abb. 4-7, mit Aufhängung „Stu-
dio" (ZHx.5400) siehe Abb. 4-8, und des Mischluftgerätes mit Aufhängung „Modular"
(ZHx.5503) siehe Abb. 4-10
Anwenderhinweise!
Bei der Installation eines Heizgerätes sind Sicherheitsabstände von Brandmassen
einzuhalten, und zwar von mind. 400 mm ab Geräteseitenteile und 1000 mm in der
Luftstromrichtung.
10 bis 15 m
8 bis 11 m
8 bis 11 m
Max. Wurfweite
Abb. 4-4: Wurfweiten bei Wandmontage
PR-2011-0143-D • Änderungen vorbehalten •R2-04/2016
MultiMAXX HN
5 bis 7 m
