Elektrischer Anschluss
6.8

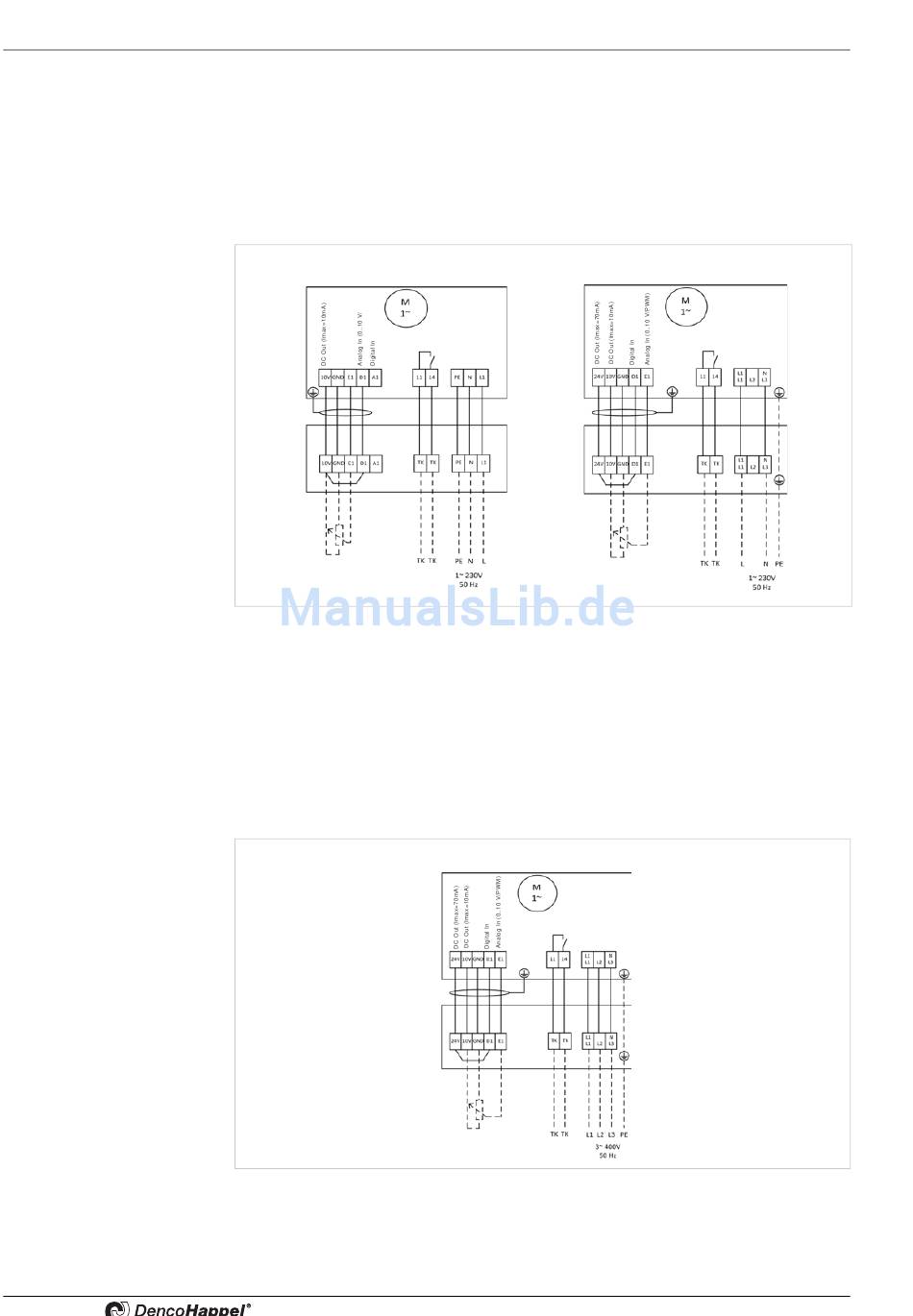

Motor-Klemmenplan für stufenlosen-EC-Lüftermotor 1 x 230 V, 50 Hz - Umluftgerät
(Motorausführung Y)
6.9
Motor-Klemmenplan für stufenlosen-EC-Lüftermotor 3 x 400 V, 50 Hz - Umluftgerät
(Motorausführung Z)
38
– mit Störausgang
– Betriebsspannung: 1 x 230 V
– mit DencoHappel Einstufenschaltgerät (MC3x1EC)
– Verbindungskabel: 2 + PE = 3 Anschlussadern
– Abgeschirmte Leitung: 5 Anschlussadern
Baugrösse 1, 2
Abb. 6-8:
Motor-Klemmenplan - stufenlos Betrieb (EC-Motor Y)
– mit Störausgang
– Betriebsspannung: 3 x 400 V
– mit DencoHappel Einstufenschaltgerät (MC3x1EC)
– Verbindungskabel: 3 + PE = 4 Anschlussadern
– Abgeschirmte Leitung: 5 Anschlussadern
Abb. 6-9:
Motor-Klemmenplan - stufenlos Betrieb (EC-Motor Z)
EC-Ventilator
Kontaktbelastung
max. AC 250 V 2A
Baugrösse 3, 4, 5
EC-Ventilator
Kontaktbelastung
max. AC 250 V 2 A
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
MultiMAXX HN
Baugrösse 3, 4, 5
EC-Ventilator
Kontaktbelastung
max. AC 250 V 2 A
