2.6 Geräteabmessungen
2.6.1 Geräteabmessungen MultiMAXX HN, Wärmetauscher Cu/Al, Cu/Cu, Fe/Fe Zn (Medium Wasser)
Industrie Verkleidung
Kondensatwanne mit freiem
Kondensatablauf ∅ 16 mm
(nur bei Kühlgeräten, medium-
techn. Funktion V)
Design Verkleidung

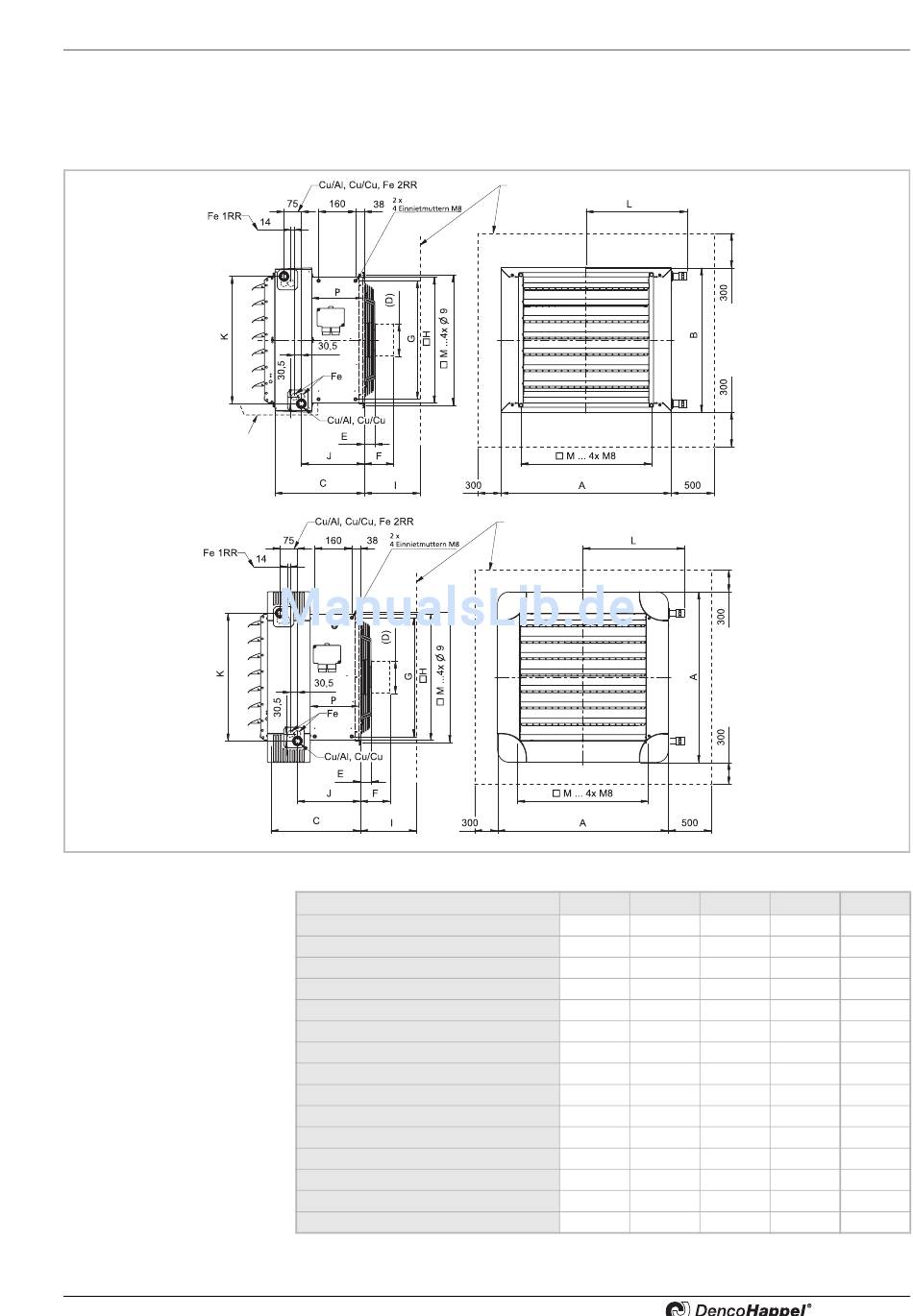

Abb. 2-10: Abmessung des Luftbehandlungsgerätes und Anordnung der Wärmetauscher-Anschlussstutzen
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Abmessung / Gerätegröße
A
B
C
D (für EC motor)
E (für Sichelfügelventilator)
E (für Breitflügelventilator)
F (für EC motor)
G
H
I
J
K
L (für Cu/Al, Cu/Cu)
L (für Fe/FeZn)
M
Tab. 2-1: Geräteabmessungen
Min. Raum für Montage und Wartung
Min. Raum für Montage und Wartung
1 2
642 738
520 616
387 387
150 150
35 50
60 81
150 150
418 514
451 547
300 300
273 273
457 553
399 447
361 409
470 566
Technische Beschreibung
3 4 5
866 1026 1154
744 904 1032
387 452 434
175 175 -
51 66 15
100 112 -
170 150 -
642 802 930
675 835 963
400 400 500
273 348 330
681 841 969
511 591 655
473 553 617
694 854 982
15
