Elektrischer Anschluss

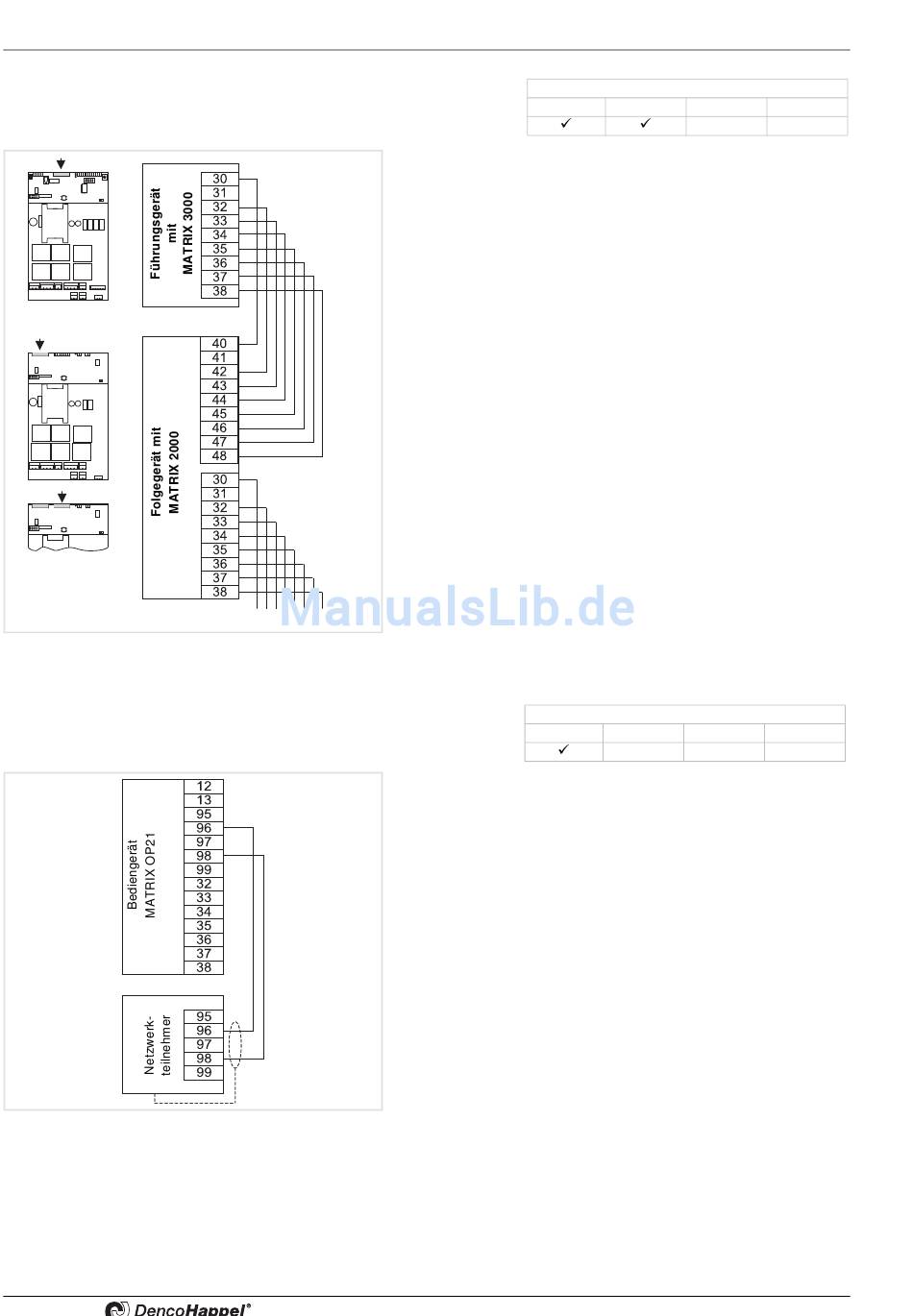

Verbindung Führungsgerät – Folgegeräte
Abb. 6-21:
6.12.4

Anschluss der Busverbindung

Verbindung Bediengerät – Netzwerkteilnehmer
Abb. 6-22:
50
Verbindung Führungsgerät MATRIX 3000 –
Folgegeräte MATRIX 2000
An Geräten mit MATRIX 300x Reglerausstattung können
Geräte mit MATRIX 200x Reglerausstattung betrieben werden.
•
– Steuerleitung: siehe Hinweis auf Seite 48.
Folgegeräte
Verbindung Bediengerät – Netzwerkteilnehmer
Bei Anbindung des Bediengerätes MATRIX OP21 an das Netz-
werk MATRIX.Net ist eine 2-adrige Busleitung zu verwenden.
•
– Als Busleitung wird folgendes Kabel empfohlen:
200x
Schließen Sie die Steuerleitungen gemäß Schaltplan an.
200x
Schließen Sie die Busleitung gemäß Schaltplan an.
Fabrikat: HELUKABEL
Typ: CAN-BUS flexible 2 x 2 x ... mm
(siehe Anwenderhinweise auf Seite 51 unten)
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
MultiMAXX HN
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
2
