16Anschluss Absperrventil; 17Anschluss Für Differenzdruckschalter; 18Anschluss Für Mischluftklappe; 19Anschluss Ansteuerung Ablüfterschaltung - DencoHappel MultiMAXX HN Betriebsanleitung

Elektrischer Anschluss
6.12.16 Anschluss Absperrventil
Ventilanschluss
Abb. 6-36:
6.12.17 Anschluss für Differenzdruckschalter
Anschluss für Differenzdruckschalter
Abb. 6-37:
6.12.18 Anschluss für Mischluftklappe
Anschluss für Klapenstellantrieb
Abb. 6-38:
6.12.19 Anschluss Ansteuerung Ablüfterschaltung
Anschluss Ansteuerung Ablüfterschaltung
Abb. 6-39:
56
1 = 230V Ventil der Baureihe 934xxx.
2 = 230V Ventil mit Federrücklauf
•

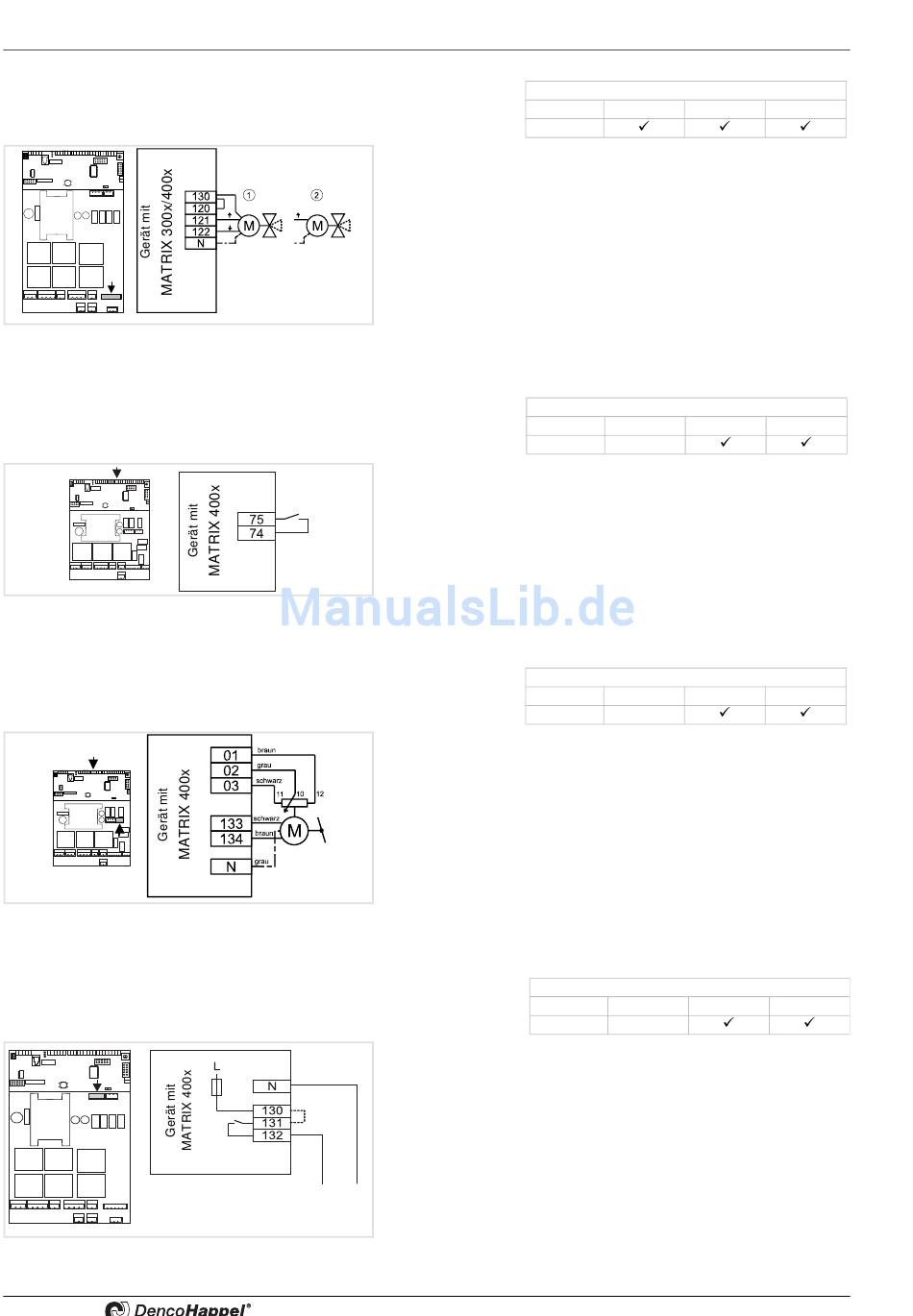

Schließen Sie das Absperrventil gemäß Schaltplan an.
•
Bei externem Ventil ohne 230V Dauerspannung (Klemme
130) erfolgt der Anschluss an Klemme 121-122-N.
•
Extern ist eine Brücke 120-130 zu legen.
•
Ventil fährt auf - Klemme 121
•
Ventil fährt zu - Klemme 122
•
Schließen Sie den Differenzdruckschalter gemäß
Schaltplan an. (Bei offenem Kontakt Filterverschmutzung
unter Grenzwert.)
•
Schließen Sie die Mischluftklappe gemäß Schaltplan an.
– An Klemme 133 liegt der ZU-Befehl.
– An Klemme 134 liegt der AUF-Befehl.
– Der Mittelabgriff vom Potentiometer muss auf Klemme 02
gelegt werden, die äußeren Abgriffe sind beliebig.
Im Außenluftbetrieb kann ein externer Ablüfter freigegeben
werden.
– An der Klemme 132 liegt nach Brücken der Klemmen 130 -
Brücke
baus.
131 eine Steuerspannung von 230 V an, mit der eine bau-
seitige Ablüfterschaltung in Betrieb gesetz werden kann.
– Relaiskontakt max. 4 A ohmsch / 2 A induktiv.
– Interne Sicherung für alle Ausgänge des jeweiligen Reglers
230V Steuerausgang
4 A.
für eine externe
Ablüftersteuerung
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
