MultiMAXX HN
Leitungslängen
Schirmung/Erdung
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Unabhängig von Querschnitt und Anzahl der Teilnehmer ist das absolute
Maximum der Leitungslänge einschließlich der Stichleitungen 600 m. Die Länge einer
Stichleitung darf 25 m nicht überschreiten. Die Gesamtlänge aller Stichleitungen darf
maximal 150 m betragen.
Anwenderhinweise!
Bei über 110 Teilnehmern müssen Bridges im Netzwerk eingesetzt werden. Um die
Leitungslänge zu vergrößern, sind spezielle Bridges notwendig, die die Laufzeiten
der Telegramme zwischen den Netzwerksegmenten entkoppeln.
Je nach Leitungslänge des MATRIX.Net muss der Querschnitt der Busleitung verän-
dert werden!
Leitungslänge
bis 50 m
bis 600 m
*
Beinhaltet 2 Adern zur Spannungsversorgung von Bediengeräten bzw. Modulen.
•

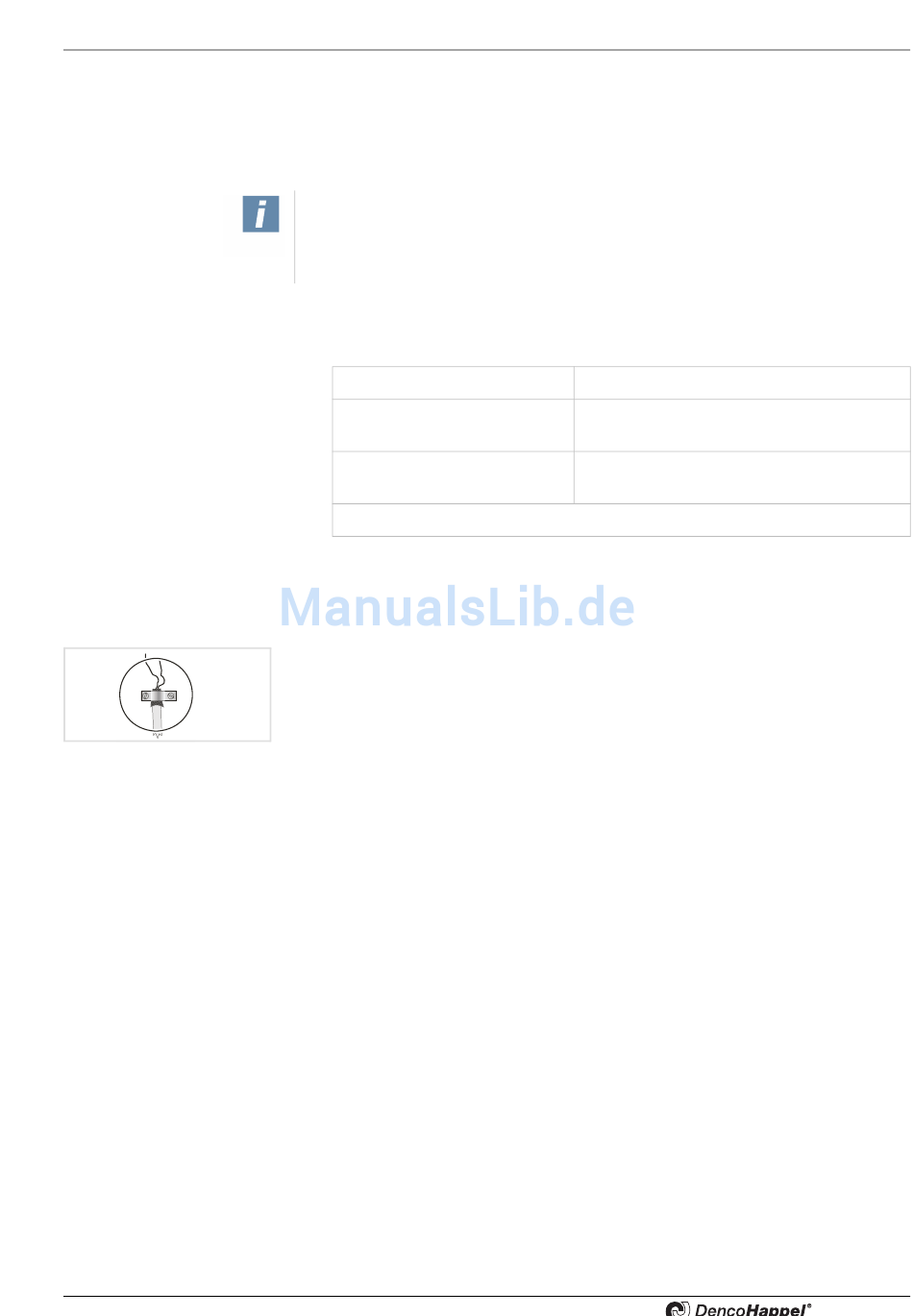

Datenübertragungskabel (MATRIX.Net) einseitig in den DencoHappel Klima- und
Lüftungsgeräten mit Schirmklemmen montieren, um bestmöglichen elektrischen
Kontakt zu gewährleisten.
•
Schirmung mit Schirmklemme großflächig auf Masse schließen!
•
In Anlagen mit großer Netzausdehnung oder wenn mit großer EMV-Beeinträchti-
gung zu rechnen ist, sollte der Schirm beidseitig aufgelegt werden. Zuvor ist sicher-
zustellen, dass keine Potentialunterschiede auftreten.
Leitungstyp
*
2 x 2 x 0,22 mm²
1 x 2 x 0,22 mm²
*
2 x 2 x 0,5 mm²
1 x 2 x 0,5 mm²
Elektrischer Anschluss
