6.12 Elektrischer Anschluss mit MATRIX

6.12.1 Anschluss der Netzspannung für Geräte mit 230 V Betriebsspannung

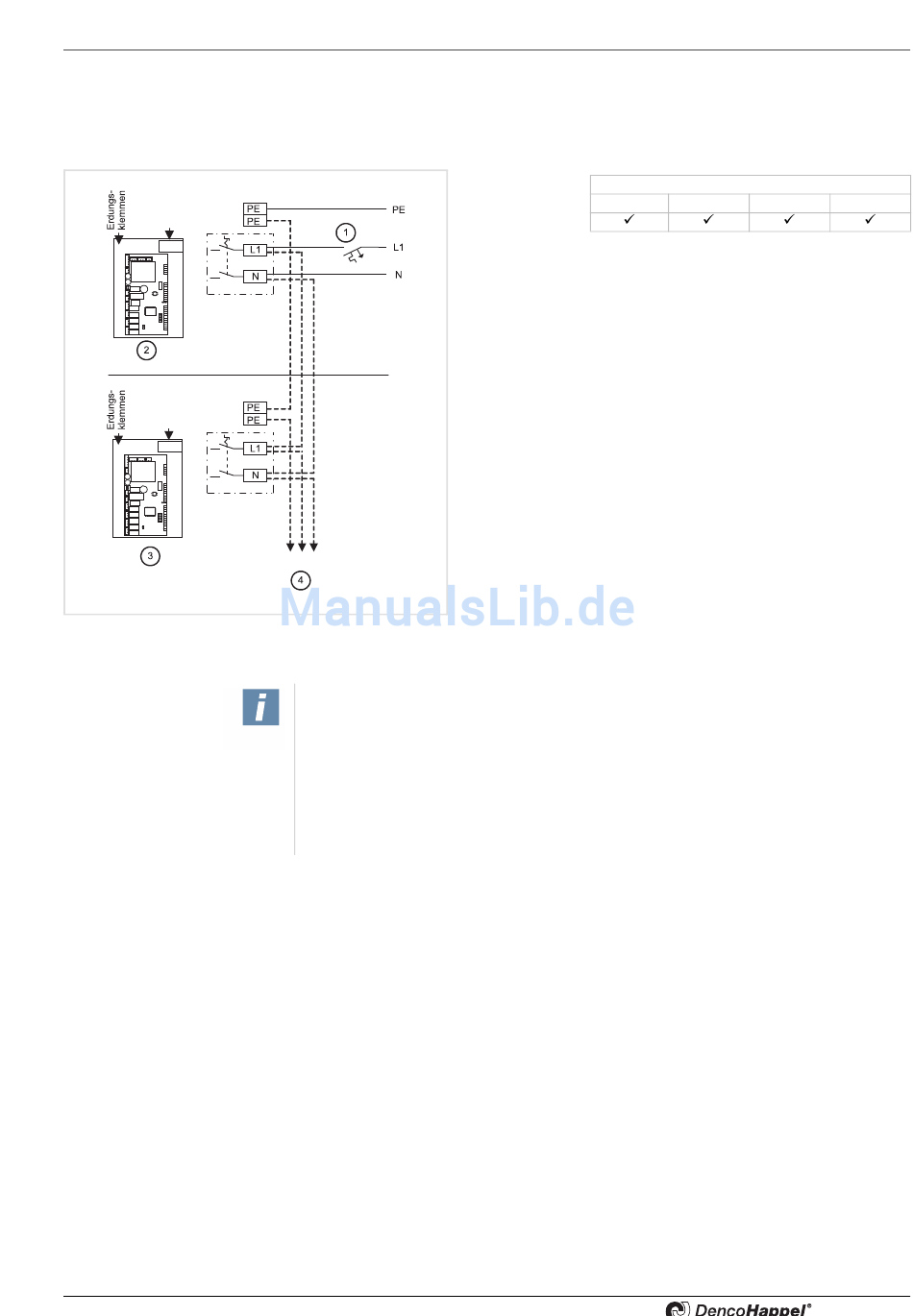

Abb. 6-18: Anschluss der Netzspannung
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Pos. 1: Einspeisung 230 V AC / 50 Hz, bauseitige Absicherung
Pos. 2: Anschluss am 1. Gerät; L1, N am Ventilatorschalter
Pos. 3: Anschluss am 2. Gerät; L1, N am Ventilatorschalter
Pos. 4: Zu weiteren Geräten
•
Schließen Sie die Netzspannung gemäß Schaltplan an.
Anwenderhinweise!
Es können Folgegeräte vom Führungsgerät aus mitversorgt werden (siehe Abb. 6-
18, Pos. 3 und Pos. 4).
Dabei ist die Gesamtstromaufnahme der Geräte zu beachten (siehe Tab. 6-1). Ge-
gebenenfalls ist eine zweite Einspeisung zu setzen.
Gemäß den einschlägigen Normen ist bauseits für eine allpolige
Trenneinrichtung zu sorgen!
2001
max. B 10 A
