Wartung und Störungsbehebung
8.2 Vierteljährliche Wartung

8.2.1 Filter austauschen

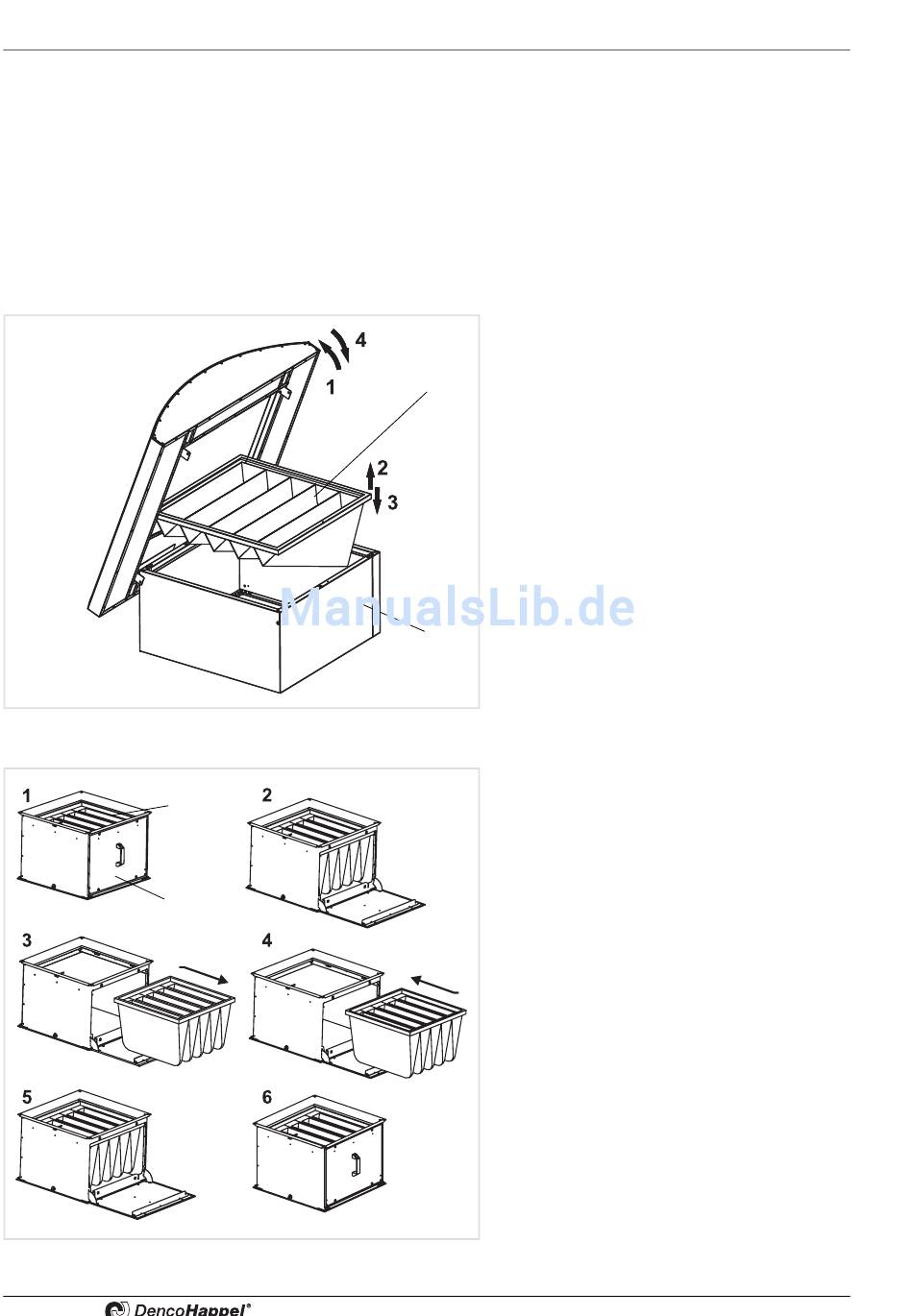

Abb. 8-1: Filteraustausch in der Dachhaube ZHx.350x
1
Abb. 8-2: Austausch des Taschenfiltereinsatzes im Taschenfilter ZHx.360x
90
Ist das Luftbehandlungsgerät mit einem Filtermodul ausgerüstet, muss eine Kontrolle
auf Sauberkeit des Filtereinsatzes durchgeführt werden. Erreicht der Druckverlust den
im Projekt definierten max. Druckverlustwert, ist der Filtereinsatz auszutauschen.
Ist das Luftbehandlungsgerät mit einem Filtermodul und Differenzdruckschalter ausge-
rüstet, ist der Schalter auf den im Projekt definierten Wert einzustellen.
Für die Lieferung der Ersatzfilter ZHx.38xx verwenden Sie bitte den Typenschlüssel
(Seite 3).
2
Pos. 1: Dachhaube Ansaugseite
Pos. 2: Taschenfilter G2 oder G4
Entfernen Sie die seitlichen Schrauben (Schrau-
2
ben mit Kunststoffkappe) und öffnen Sie den
oberen Teil der Dachhaube. Nehmen Sie den Fil-
ter heraus und ersetzen Sie ihn. Die Dauchhaube
wieder schließen und Schrauben festziehen.
1
Pos. 1: Filterkammer
Pos. 2: Taschenfilter G2 oder G4
Entriegeln Sie das Filterkammer-Seitenteil (1)
durch leichtes Drehen der Schnellverschlüsse um
90°, klappen Sie ihn auf, nehmen Sie den
Taschenfiltereinsatz heraus und ersetzen ihn (2).
Nach Einsetzen des Taschenfiltereinsatzes,
schließen Sie das Seitenteil der Filterkammer
und sichern Sie es durch Drehen der Schnellver-
schlüsse um 90°.
Für die Lieferung der Ersatzfilter ZHx.39xx ver-
wenden Sie bitte den Typenschlüssel (Seite 3).
