Technische Beschreibung
2.6.2 Geräteabmessungen MultiMAXX HN, Wärmetauscher Fe/Fe Zn (Medium Dampf)
Industrie Verkleidung
Design Verkleidung

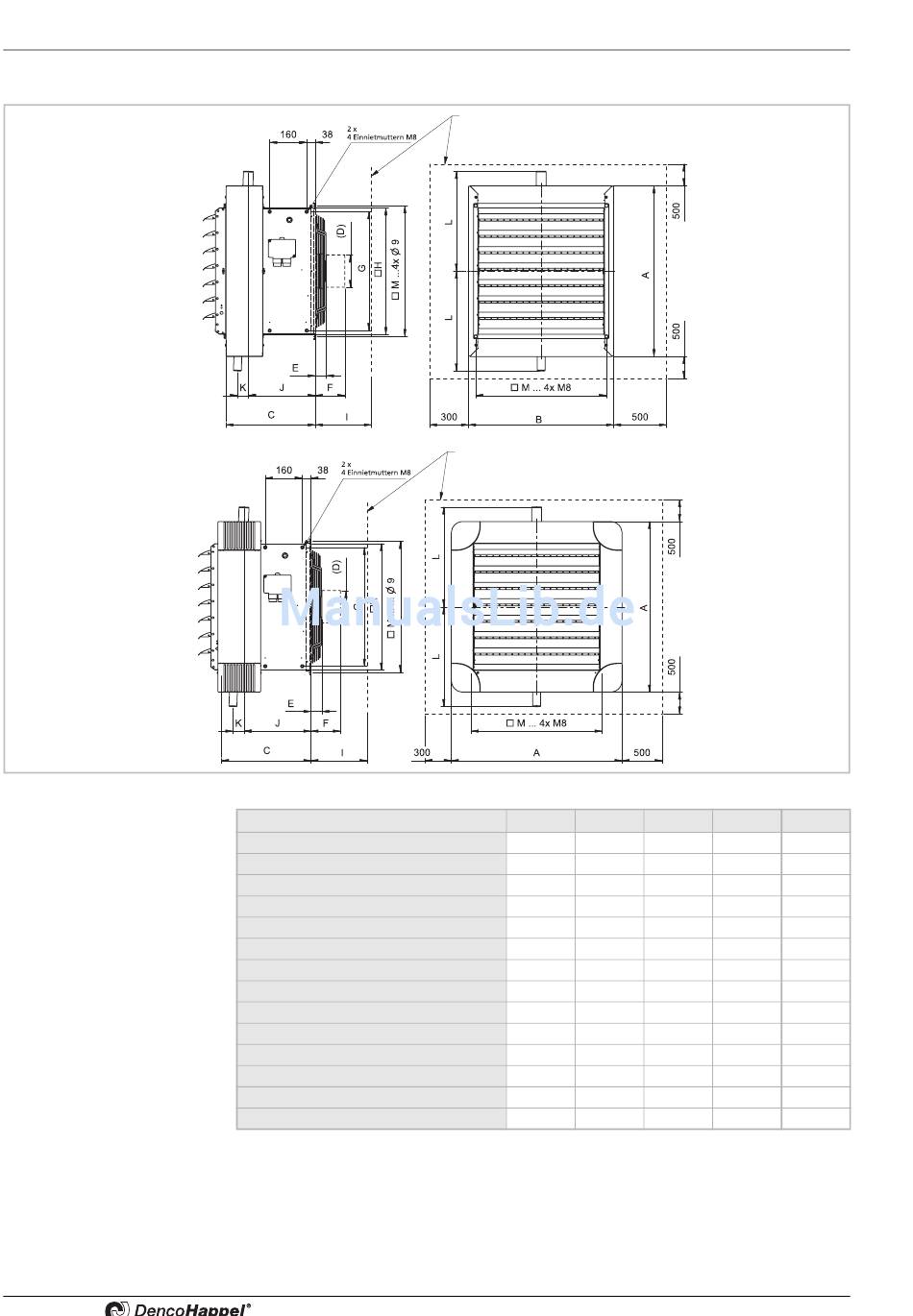

Abb. 2-11: Abmessung des Luftbehandlungsgerätes und Anordnung der Wärmetauscher-Anschlussstutzen
16
Abmessung / Gerätegröße
A
B
C
D (für EC motor)
E (für Sichelfügelventilator))
E (für Breitflügelventilator)
F (für EC motor)
G
H
I
J
K
L
M
Tab. 2-2: Geräteabmessungen
Min. Raum für Montage und Wartung
Min. Raum für Montage und Wartung
1 2
642 738
520 616
387 387
150 150
35 50
60 81
150 150
418 514
451 547
300 300
291 290
41 45
361 409
470 566
