MultiMAXX HN

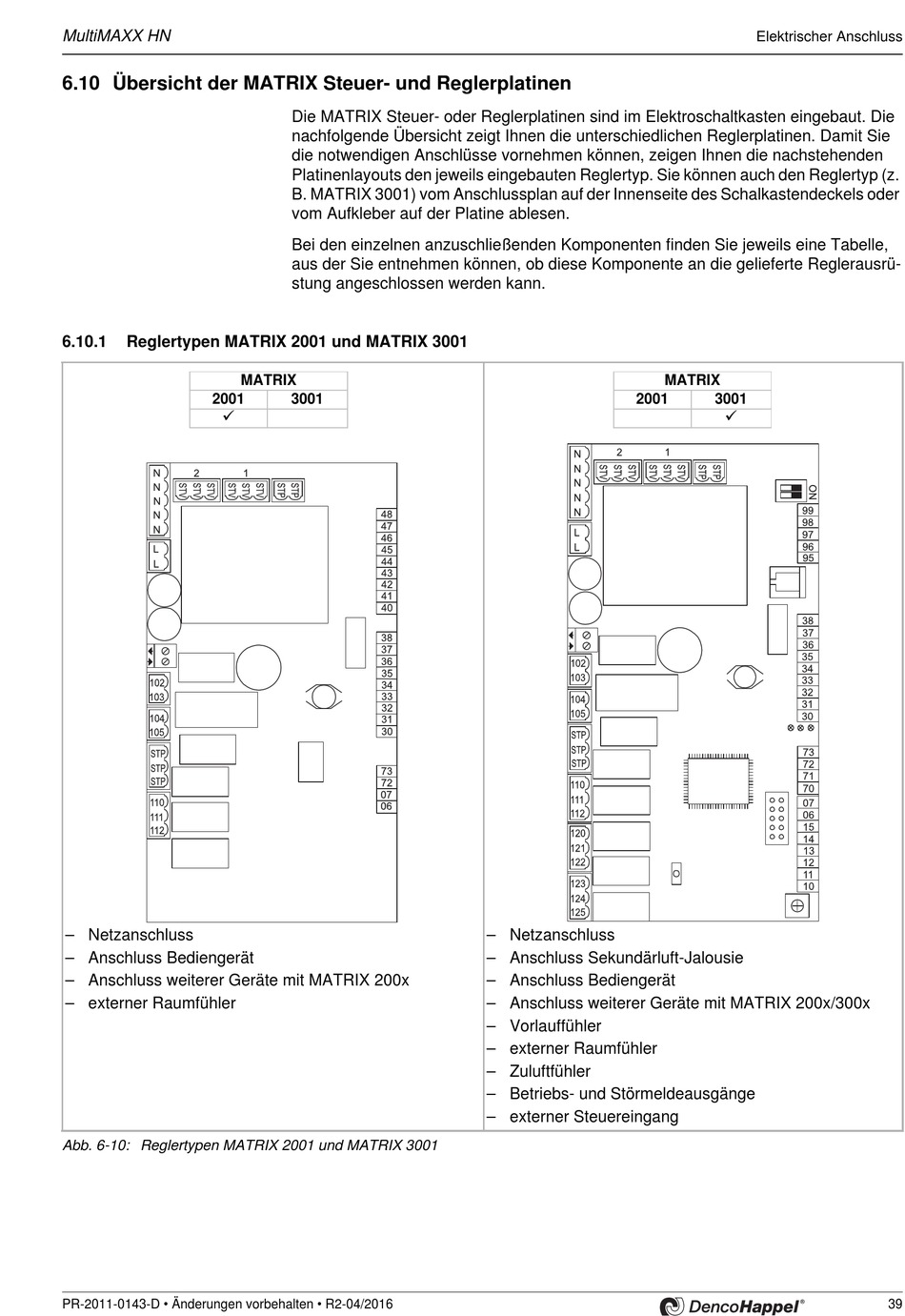

6.10 Übersicht der MATRIX Steuer- und Reglerplatinen
6.10.1

Reglertypen MATRIX 2001 und MATRIX 3001

2001
– Netzanschluss
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 200x
– externer Raumfühler
Abb. 6-10: Reglertypen MATRIX 2001 und MATRIX 3001
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Die MATRIX Steuer- oder Reglerplatinen sind im Elektroschaltkasten eingebaut. Die
nachfolgende Übersicht zeigt Ihnen die unterschiedlichen Reglerplatinen. Damit Sie
die notwendigen Anschlüsse vornehmen können, zeigen Ihnen die nachstehenden
Platinenlayouts den jeweils eingebauten Reglertyp. Sie können auch den Reglertyp (z.
B. MATRIX 3001) vom Anschlussplan auf der Innenseite des Schalkastendeckels oder
vom Aufkleber auf der Platine ablesen.
Bei den einzelnen anzuschließenden Komponenten finden Sie jeweils eine Tabelle,
aus der Sie entnehmen können, ob diese Komponente an die gelieferte Reglerausrü-
stung angeschlossen werden kann.
MATRIX
3001 2001
– Netzanschluss
– Anschluss Sekundärluft-Jalousie
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 200x/300x
– Vorlauffühler
– externer Raumfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
Elektrischer Anschluss
MATRIX
3001
39
