DencoHappel MultiMAXX HN Betriebsanleitung Seite 29

MultiMAXX HN
PR-2011-0143-D • Änderungen vorbehalten •R2-04/2016

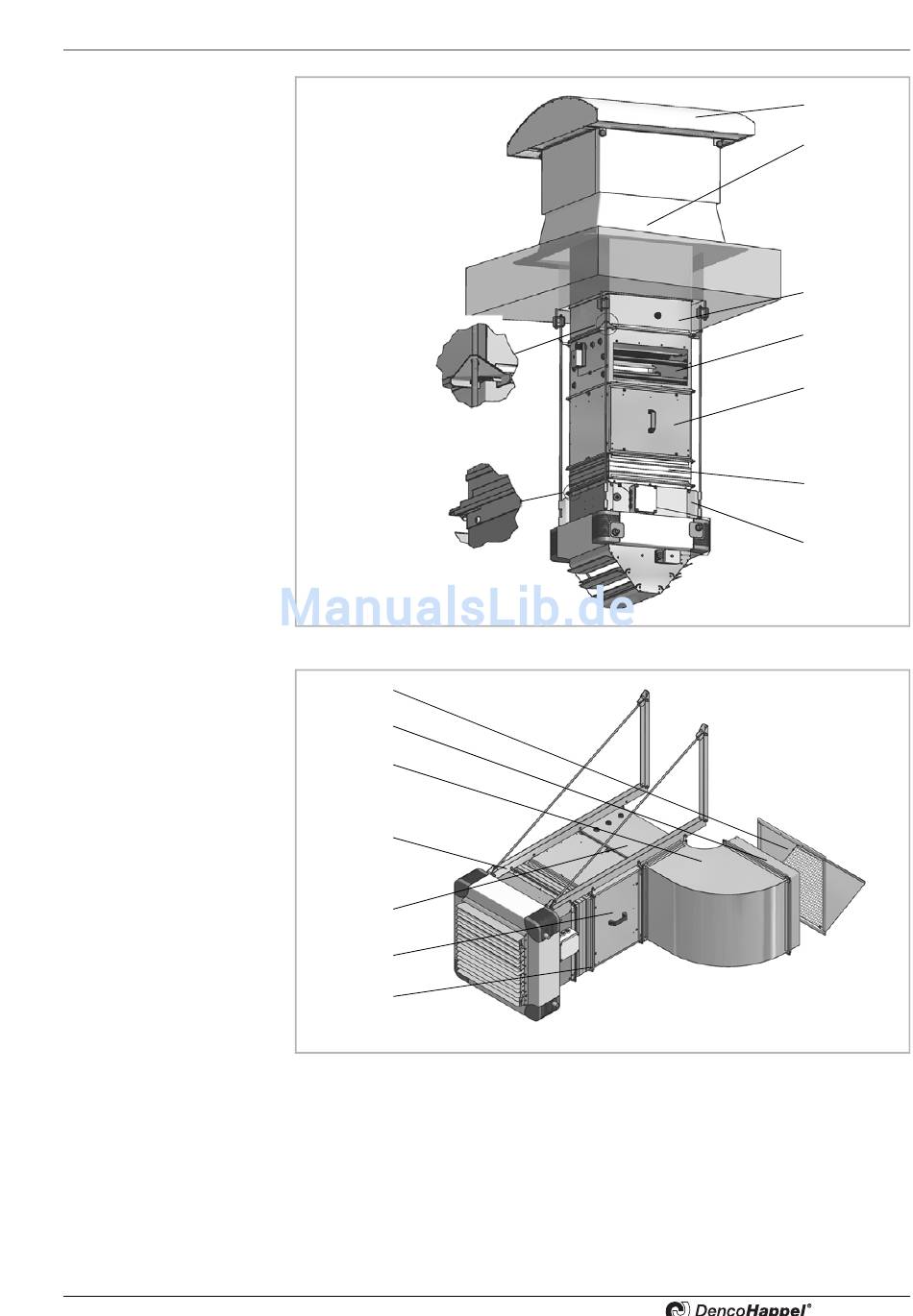

Abb. 4-10: Deckenmontage des Mischluftgerätes mit Aufhängung „Decke" (ZHx.560x)
ZH#.3100
ZH#.5100
ZH#.2900
ZH#.5505
ZH#.210x
ZH#.360x
ZH#.2500
Abb. 4-11: Wandmontage des Mischluftgerätes mit Aufhängung „Modular" (ZHx.550x)
Bei Mischluftgeräten ist der Flansch für Anbau von Zubehör werkseitig montiert, bei
Umluftgeräten muss Flansch (ZHx.5200) als Zubehör bestellt und bauseitig montiert
werden.
Mischluftkammer ZHx.20xx ist bei Wandausführung so zu montieren, dass sich der
Umluftansaug seitlich befindet (siehe Abb. 4-11).
Als erstes Zubehörmodul des Mischluftgerätes ist entweder ein „Segeltuchstutzen"
(ZHx.25x0) oder ein „Rechteckkanal 150" (ZHx.26x0) zu montieren. Siehe Montage-
beispiele in Abb. 4-10 und Abb. 4-11.
Montage
ZH#.3500
ZH#.4900
ZH#.4900
ZH#.200x
ZH#.360x
ZH#.2500,
event. 2600
ZH#.560x
