MultiMAXX HN

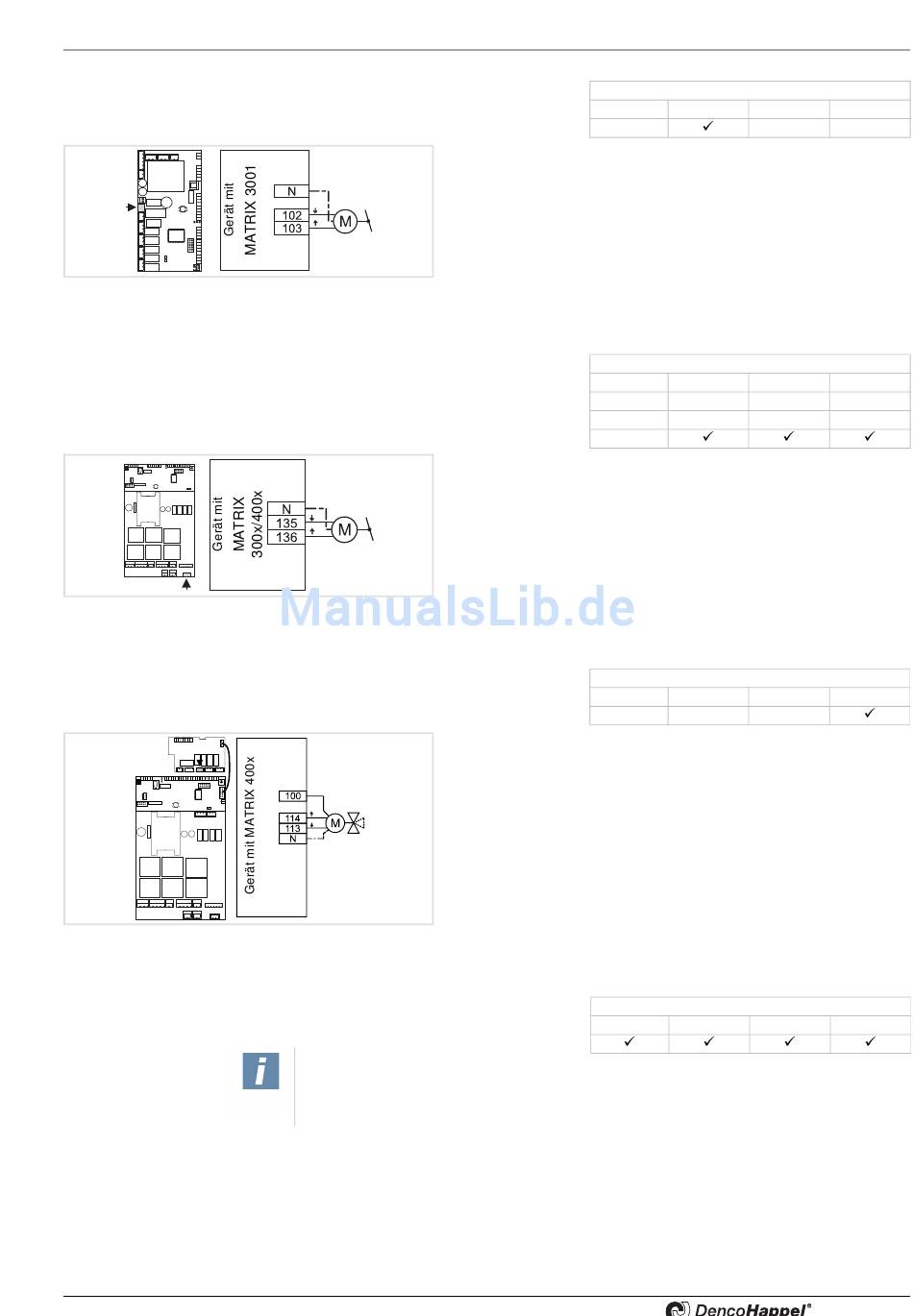

6.12.13 Anschluss Sekundärluft-Jalousie
Anschluss der Sekundärluft-Jalousie
Abb. 6-33:
Anschluss der Sekundärluft-Jalousie
Abb. 6-34:
6.12.14 Ventilanschluss am Gerät
Ventilanschluss
Abb. 6-35:
6.12.15 Ventilanschluss über Ventilmodul
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
•
Schließen Sie die Sekundärluft-Jalousie gemäß Schaltplan
an.
•
Schließen Sie die Sekundärluft-Jalousie gemäß Schaltplan
an.
•
Schließen Sie das Ventil aus der Baureihe 934.xxx gemäß
Schaltplan an.
•
Die Anschlussklemmen befinden sich auf dem I/O-Modul
•
Bei externem Ventil ohne 230V Dauerspannung (Klemme
100) erfolgt der Anschluss an Klemme 113-114-N.
•
Ventil fährt auf - Klemme 114
•
Ventil fährt zu - Klemme 113
Anwenderhinweise!
Für den Anschluss von Ventilantrieben an das Ventilmodul MATRIX.V siehe
Betriebsanleitung „Globale Module".
Elektrischer Anschluss
MATRIX
200x 3001 400x
MATRIX
2002 3002 4002
2003 3003 4003
4004
MATRIX
200x 300x 400x
MATRIX
200x 300x 400x
400x+IO
4002+IO
4003+IO
4004+IO
400x+IO
400x+IO
