MultiMAXX HN

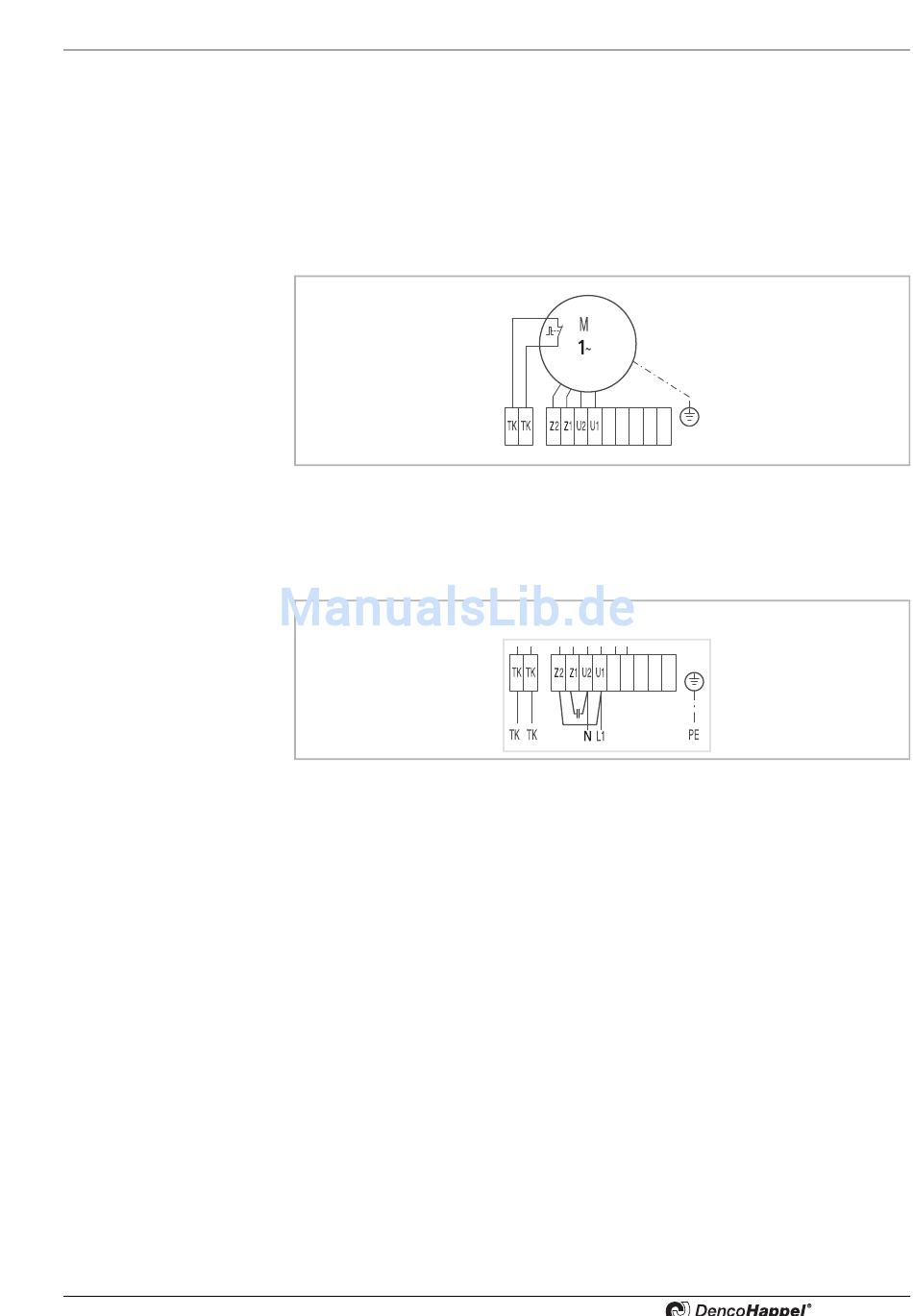

6.7 Motor-Klemmenplan für 1-Stufen-Einphasenmotor 1 x 230V, 50 Hz (Motorausführung D, E)
6.7.1

1-stufiger Betrieb bei Betriebsspannung 1 x 230 V

6.7.2

1-stufiger Betrieb bei Betriebsspannung 1 x 230 V (externe Ansteuerung)

PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
– mit Thermokontakten
– Betriebsspannung: 1 x 230 V, 50 Hz
– mit DencoHappel Einstufenschaltgerät MC 3x1
– Verbindungskabel: 2 + PE = 3 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-6: Motor-Klemmenplan - 1-stufiger Betrieb
– Verbindungskabel: 2 + PE = 3 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-7: Motor-Klemmenplan - 1-stufiger Betrieb
1-stufiger Betrieb
Elektrischer Anschluss
37
