MultiMAXX HN
Verbindung Bediengerät – Luftbehandlungsgeräte

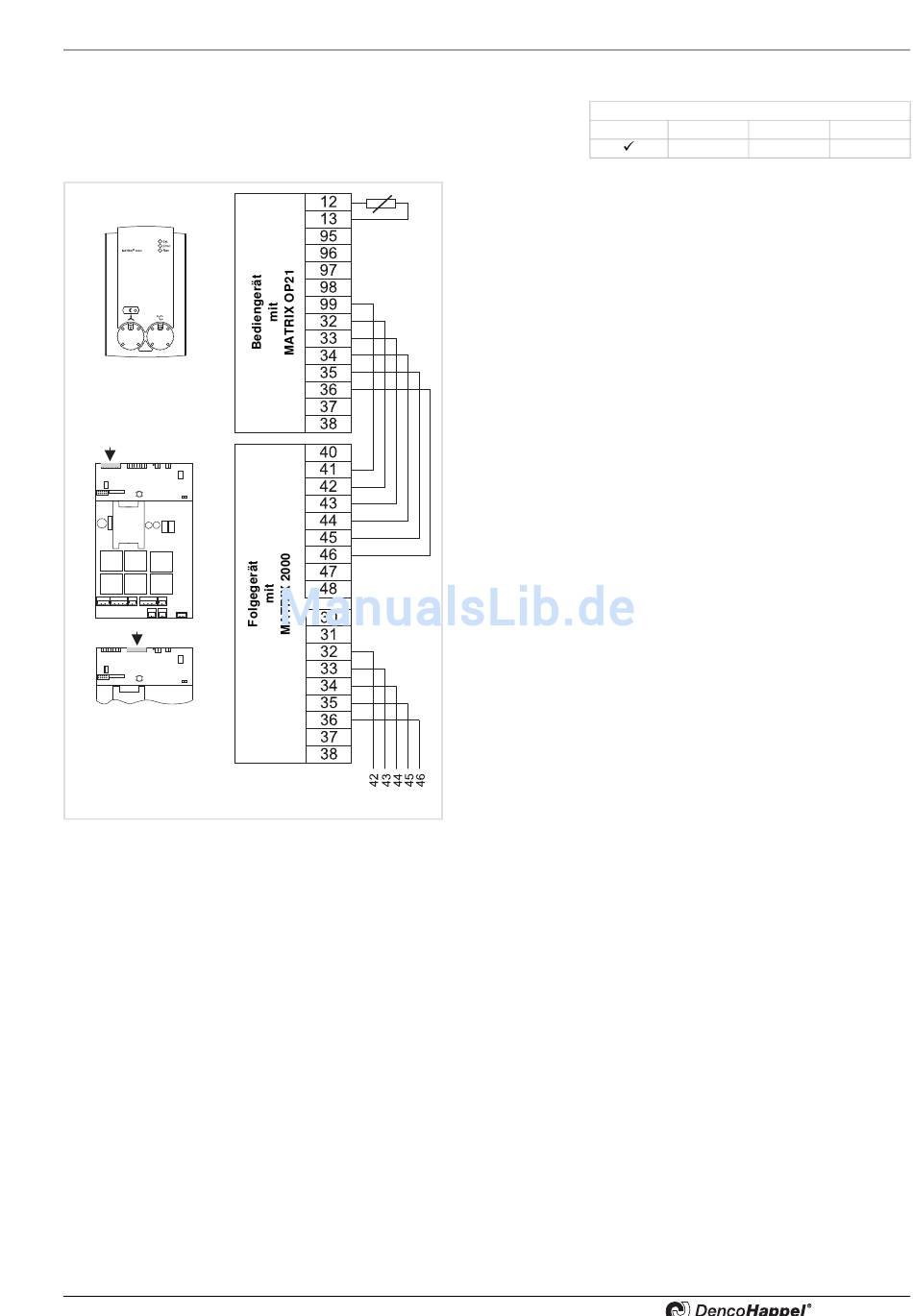

Abb. 6-20:
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Verbindung Bediengerät – Luftbehandlungsgerät –
weitere Folgegeräte (ohne Ventilsteuerung)
An einem Bediengerät MATRIX OP21 dürfen nur Geräte mit
MATRIX 200x Reglerausstattung betrieben werden.
Es können maximal 16 Geräte an ein OP21 angeschlossen
werden.
Schließen Sie die Steuerleitungen gemäß Schaltplan an.
– Steuerleitung: siehe Hinweis auf Seite 48.
weitere Folgegeräte
Elektrischer Anschluss
MATRIX
200x
300x
400x
400x+IO
49
