Motorschutz mittels Thermokontakt

6.1.3 Basisgerät Bedienung
6.2

Klemmen- oder Elektroschaltkasten

PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Die Lüftermotore der Geräte MultiMAXX HN sind standardmäßig mit Thermokontakten
ausgestattet.
Mit Anschluss des Thermokontaktes an den DencoHappel Schaltschrank erfolgt eine
Absicherung des Lüftermotors über die Motorinnentemperatur und eine Abschaltung
des Gerätes im Störfall.
Bei einer Betriebsweise des DencoHappel Gerätes über eine externe Steuerung ist der
Thermokontakt in den Sicherheitskreis einzubinden.
Eine Gewährleistung kann für das DencoHappel Gerät in diesem Fall nicht übernom-
men werden.
Zur Bedienung der Geräte können Sie Schaltgeräte für Umluftgeräte und für Mischluft-
geräte benutzen (siehe Abb. 6-46 a Abb. 6-47). Ein Betrieb über Frequenzumrichter
oder Schaltgeräten mit Spannungsreduzierung (z.B. Trafo) ist nicht möglich.
Geliefert wird das MultiMAXX Luftbehandlungsgerät je nach Modellvariante mit einem
— Kunststoff-Klemmenkasten oder
— Stahlblech-Elektroschaltkasten.

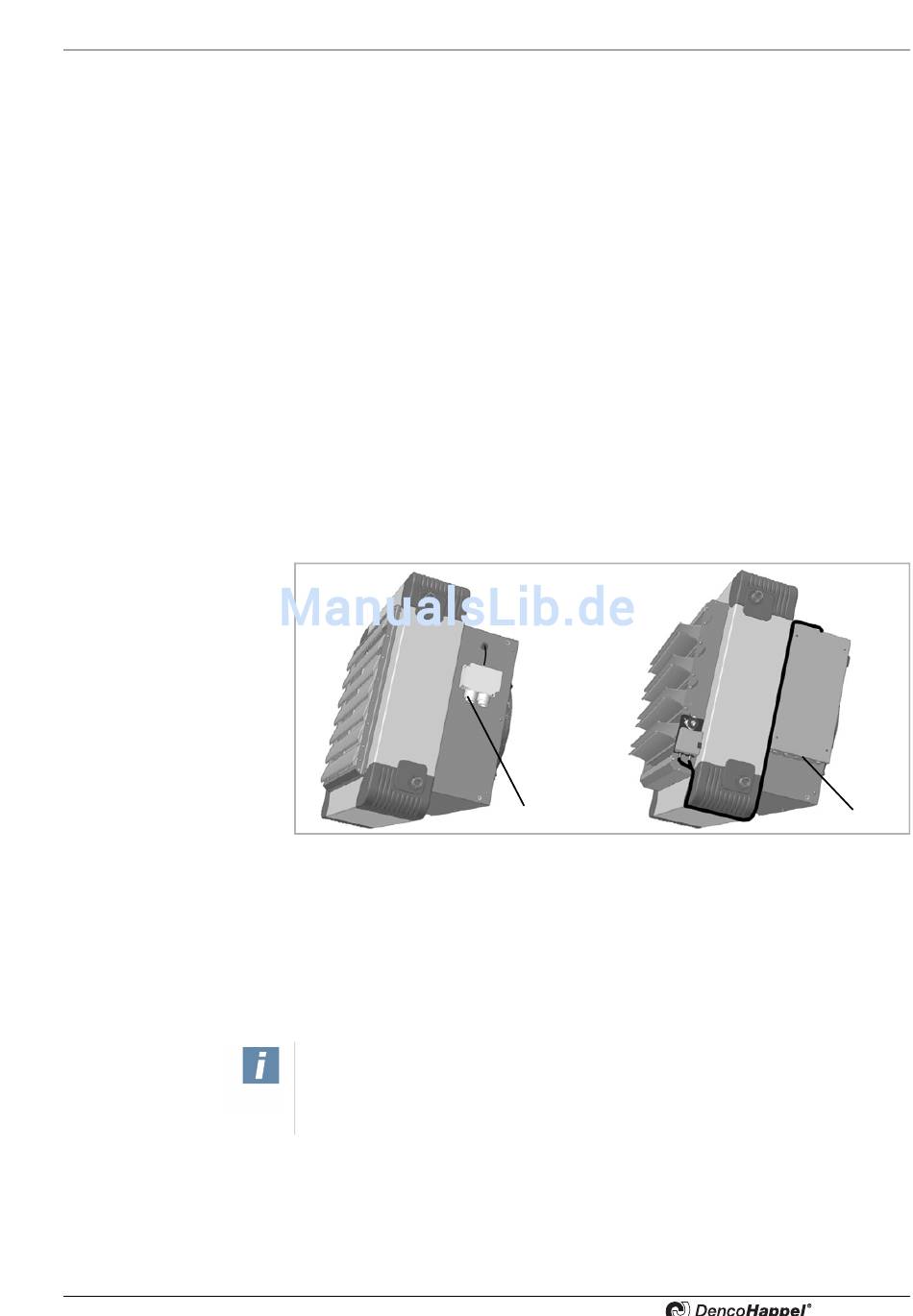

Abb. 6-1: Pos. 1: Kunststoff-Klemmenkasten
Pos. 2: Stahlblech-Elektroschaltkasten
Kunststoff-Klemmenkasten
Im Inneren des Kunststoff-Klemmenkastens befinden sich eine Klemmenleiste sowie
(je nach Ausführung) evtl. zusätzliche elektrotechnische Einbauten.
Stahlblech-Elektroschaltkasten
Im Inneren des Stahlblech-Elektroschaltkastens befindet sich eine Regler-/Leistungs-
elektronik (MATRIX 2001/3001, 2002/3002/4002, 2003/3003/4003, 4004).
Anwenderhinweise!
Der Klemmenkasten und der Ventilatorschalter beinhalten nicht immer freie Klem-
men zum Anschluß der Elektroausrüstung! Bauseits ist eine zusätzliche Klemmen-
leiste erforderlich.
1
Elektrischer Anschluss
2
33
