6.15 Empfohlener Anschluss Frostschutz

6.16 Anschluss Stellantrieb Mischluftmodul und Sperrklappe Stellantrieb

6.17 Anschluss Differenzdruckschalter

PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Frostschutzfühler

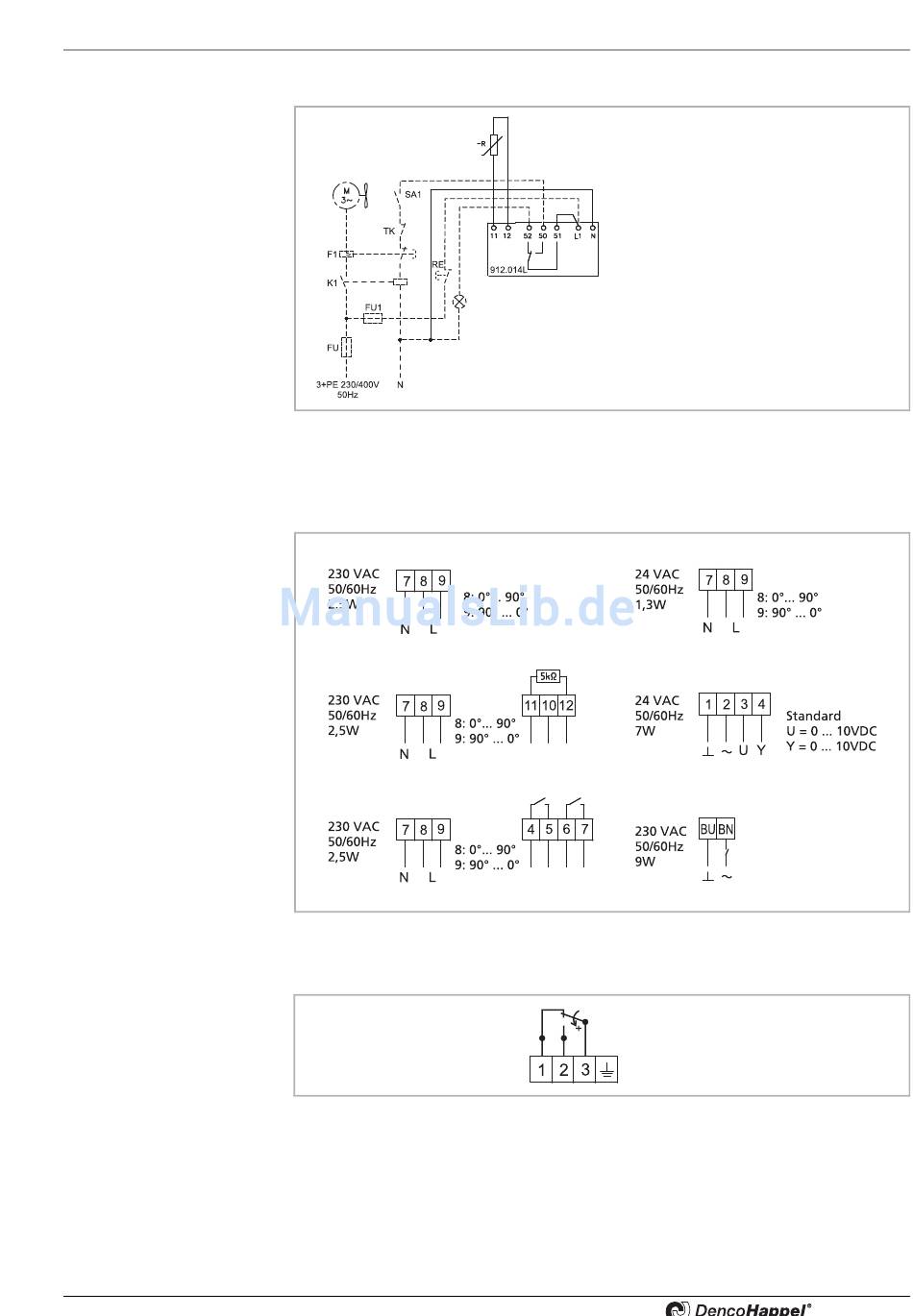

Abb. 6-48: Anschluss Frostschutzregler
Der jeweilige Anschlussplan ist auf den Typenschildern der Stellantriebe aufgedruckt.
Stellantrieb 230 V, AUF/ZU (2)
Stellantrieb 230 V, AUF/ZU
+ Poti (3)
Stellantrieb 230 V, AUF/ZU
+ Endlagenschalter (4)
Die Nummer in der Klammer entspricht dem Zubehör-Typenschlüssel
Abb. 6-49: Anschluss Stellantrieb
Abb. 6-50: Anschluss Differenzdruckschalter
FU, FU1
K1
F1
M
912.014L Frostschutzregler
SA1
TK
RE
Signalisation des
Frostschutzes
Stellantrieb 24 V, AUF/ZU (6)
Stellantrieb 24 V (0 ... 10V) (7)
Stellantrieb 230 V + Federrücklauf (5)
Elektrischer Anschluss
Stromsicherung
Schütz
Überstromrelais
Motorventilator
Schalter des Motorventilators
Thermokontakt im Motor
Reset
2: Enddruckverlust
3: Anfangsdruckverlust
