MultiMAXX HN

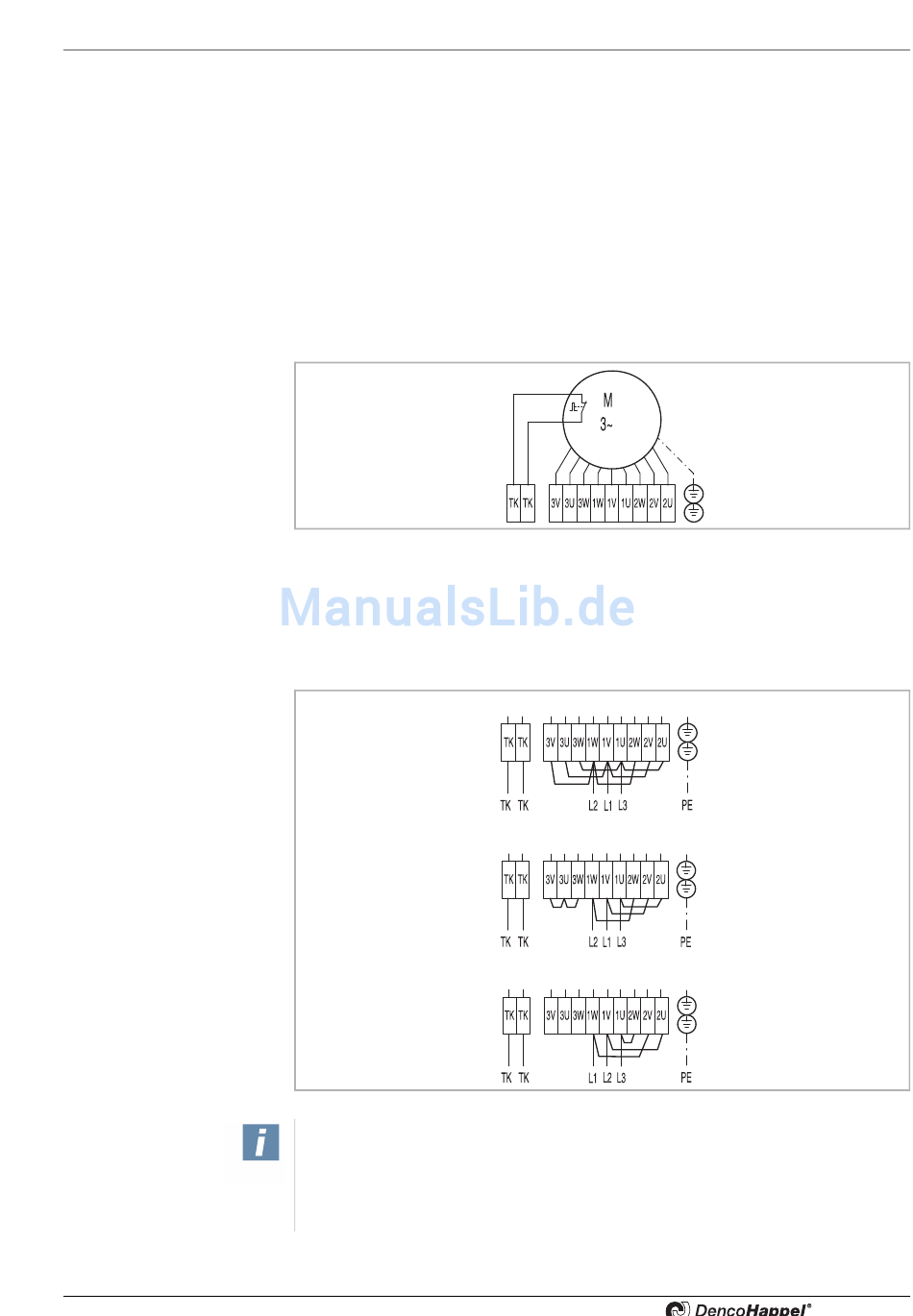

6.5 Motor-Klemmenplan für 3-Stufen-Drehstrom-Außenläufermotor 3 x 400V (3 x 500V), 50 Hz
(Motorausführung C, S, V)
6.5.1

3-stufiger Betrieb bei Betriebsspannung 3 x 400 V (3 x 500 V)

6.5.2 1-stufiger Betrieb bei Betriebsspannung 3x400 V (3 x 500 V)
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
– mit Thermokontakten
– polumschaltbar
– Wicklungsbilder ΔΔ/YY/Δ
– nicht spannungsumschaltbar!
– Betriebsspannung: siehe Typenschild.
– mit DencoHappel Dreistufenschaltgerät MC 3x3 (3x400V, für 3x500V Sonder-
schaltgerät erforderlich)
– Verbindungskabel: 9 + PE = 10 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-2: Motor-Klemmenplan - 3-stufiger Betrieb
– mit DencoHappel Einstufenschaltgerät MC 3x1 (3x400V, für 3x500V Sonderschalt-
gerät erforderlich)
– Verbindungskabel: 3 + PE = 4 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-3: Motor-Klemmenplan - 1-stufiger Betrieb
Anwenderhinweise!
Um richtige Funktion des Gerätes sicherzustellen, muss die mit Pfeil auf dem Ven-
tilator-Laufrad bezeichnete Drehrichtung eingehalten werden. Im Falle der falschen
Laufrad-Drehrichtung kann diese durch Vertauschen von 2 Phasen geändert wer-
den.
1-stufiger Betrieb in Stufe III (ΔΔ)
1-stufiger Betrieb in Stufe II (YY)
1-stufiger Betrieb in Stufe I (Δ)
Elektrischer Anschluss
