Mediumanschluss

5 Mediumanschluss
5.1

Rohranschluss

5.2 Abmessungen der Wärmetauscheranschlüsse
5.3 Kondensatablauf anschließen
30
Anwenderhinweise!
Vor- und Rücklaufleitungen sind so zu verlegen, dass die Entstehung mechanischer
Spannungen am Wärmetauscher vermieden wird und eine gute Zugänglichkeit zum
Luftbehandlungsgerät bei Wartungs- und Reparaturarbeiten gegeben ist.
Anschlussleitung: Entlüftung von Leitung und Wärmetauscher muss bauseitig
sichergestellt sein!
Vorlauf/Rücklauf Heizmedium: Anschlusskennzeichnung beachten!
Geräteschaden!
Bei der Rohrmontage sind die Heizmittelanschlüsse unbedingt mit Rohrzange bzw.
Zange gegen zu halten (siehe Abb. 5-1).

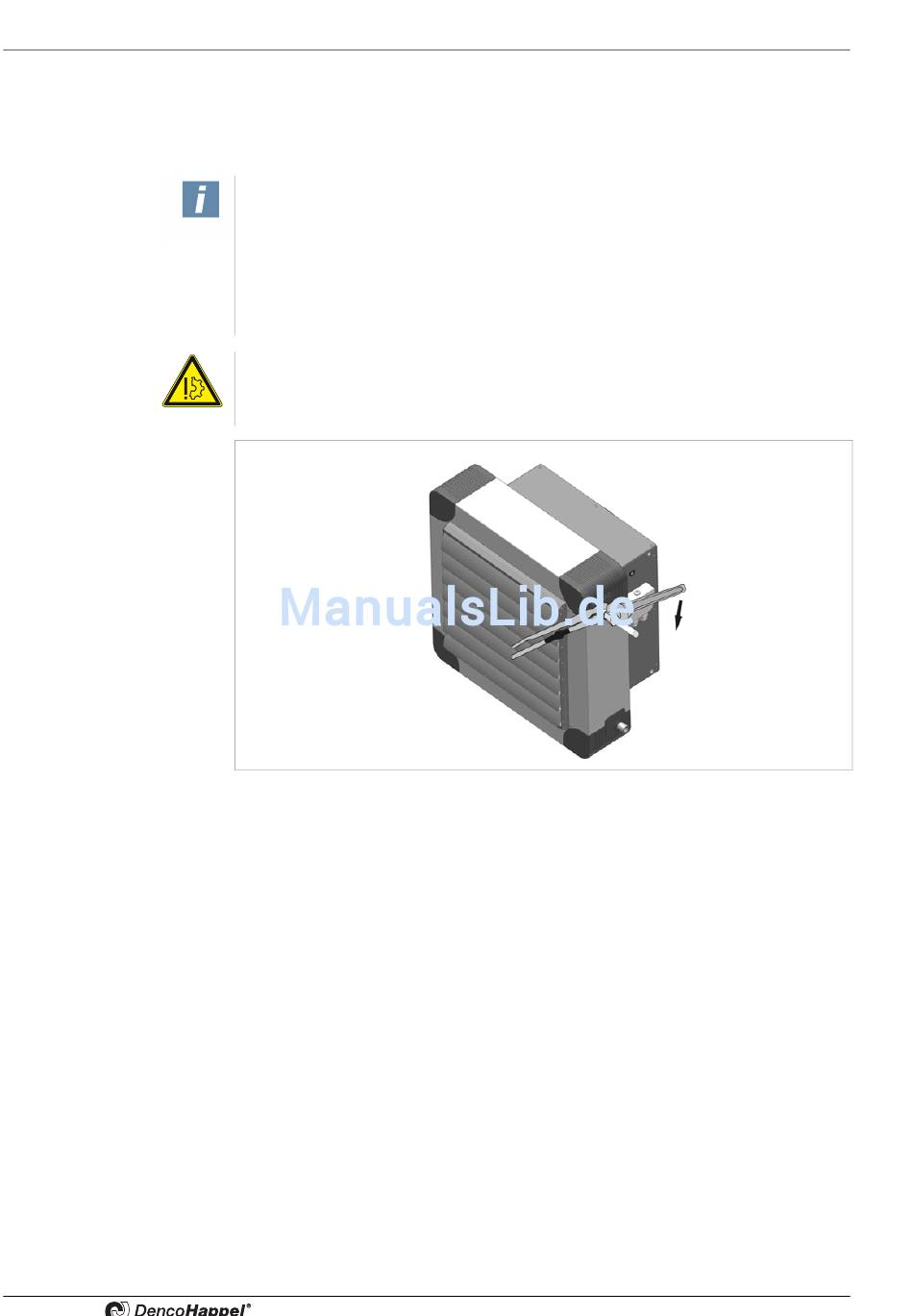

Abb. 5-1: Anschluss der Luftbehandlungsgeräte an die Leitung
Abmessungen siehe Abb. 2-10 und Abb. 2-11 auf der Seite 13 und 14 sowie Wärme-
tauscheranschlüsse in der Tab. 2-3.
Für eine ordnungsgemäße Abführung des Kondensates muss der bauseitige Konden-
satablauf an die Kondensatwanne angeschlossen werden. (siehe Abb. 5 in der
beigelegten BA der Jalousien).
•
Kunststoffschlauch oder Kupferrohr ist auf den Kondensatwanne-Stutzen
aufzuschieben und abzudichten.
•
Kondensatablauf ist mit Gefälle zu verlegen.
•
Bei Anschluss der Kondensatableitung an die Kanalisation sind die Vorschriften der
Abwasserentsorgung zu berücksichtigen (Geruchsverschluss).
