Elektrischer Anschluss
6.12.12 Anschluss Funktionseingänge und -ausgänge
Anschluss Funktionseingang

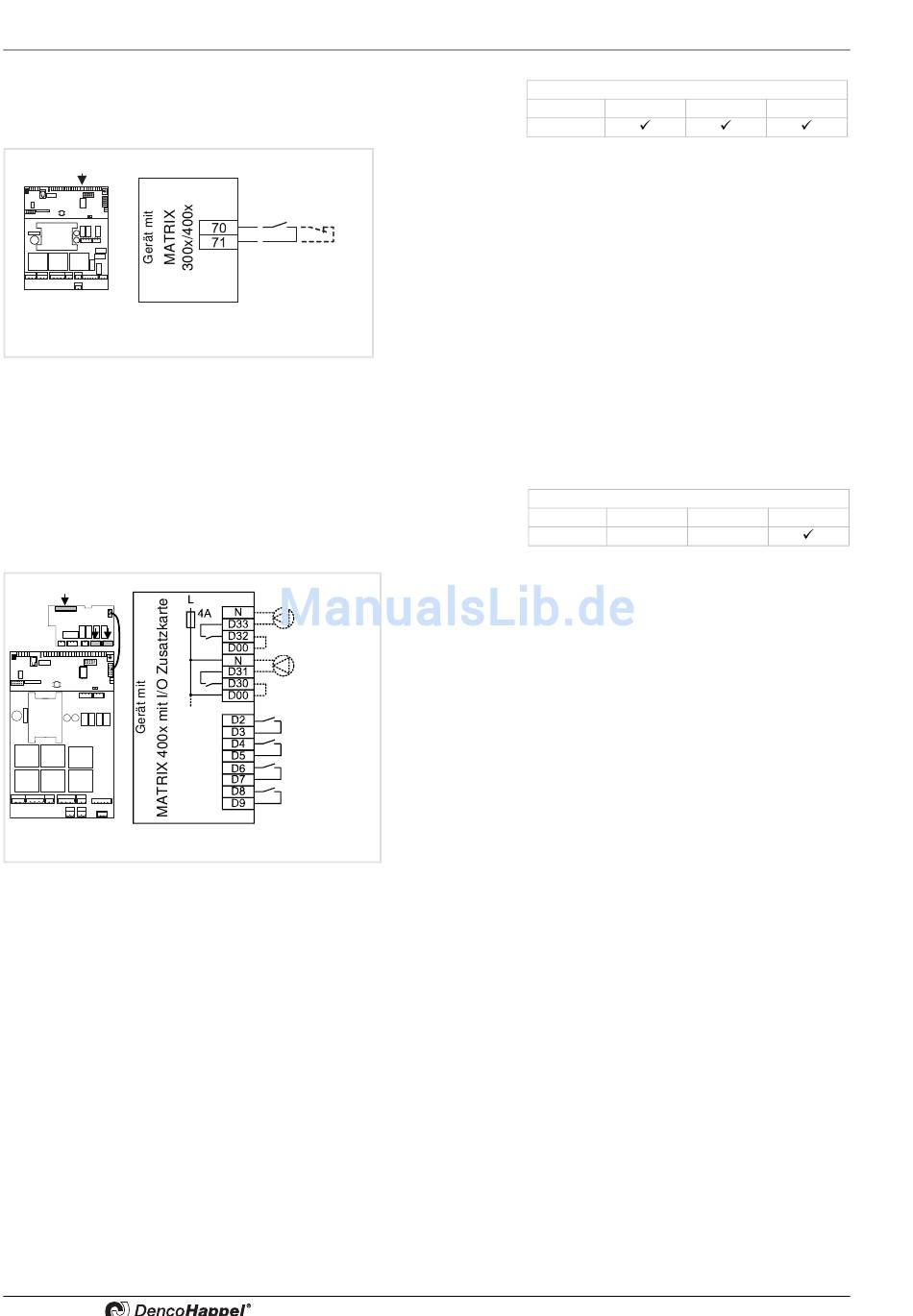

Abb. 6-31:
Anschluss Funktionseingänge und
Abb. 6-32:
Funktionsausgänge
54
Der Funktionseingang kann je nach der gelieferten Regelaus-
rüstung mit verschiedenen Funktionen belegt sein.
Zur Aktivierung der Funktion muss der Kontakt bei:
– Absenkbetrieb geschlossen
– Gerät AUS mit Frostschutz geöffnet sein
Funktionseingang
– bei Torkontakt geschlossen sein.
als
pot.-freier Kontakt
Eine Änderung der Funktion kann über die Servicesoftware
MATRIX.PC erfolgen.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500 Ω nicht überschreiten (max.
24 V).
Funktionseingänge
Die Funktionseingänge können mit verschiedenen Funktionen
Kühlen
belegt werden.
Brücke baus.
– Normalbetrieb
Heizen
– Absenkbetrieb
Brücke baus.
– Freie Betriebsart
(Die Funktionen dieser Betriebsarten sind über die Service-
freie Betriebsart
software MATRIX.PC programmierbar)
Gerät AUS
– Ausschaltung des Gerätes
Absenkbetrieb
(ohne Frostfreihaltung des Raumes)
Normalbetrieb
Funktionsausgänge
Die Regelung beinhaltet 2 Funktionsausgänge:
– Heizanforderung (max. 230 V/4 A ohmsch/
2 A induktiv)
– Kühlanforderung (max. 230 V/4 A ohmsch/
2 A induktiv)
Sind keine Brücken D00-D30 und D00-D32 gesetzt, können die
Ausgänge D30-D31 und D32-D33 als pot. freie Ausgänge (max.
2 A) genutzt werden.
– Interne Sicherung für alle Ausgänge des I/O-Moduls 4A
–
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500 Ω nicht überschreiten (max.
24 V).
MATRIX
2001 3001
MATRIX
2001 3001
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
MultiMAXX HN
4001 4001+IO
4001 4001+IO
