MultiMAXX HN
7.8.2

Adresseneinstellung

1 2

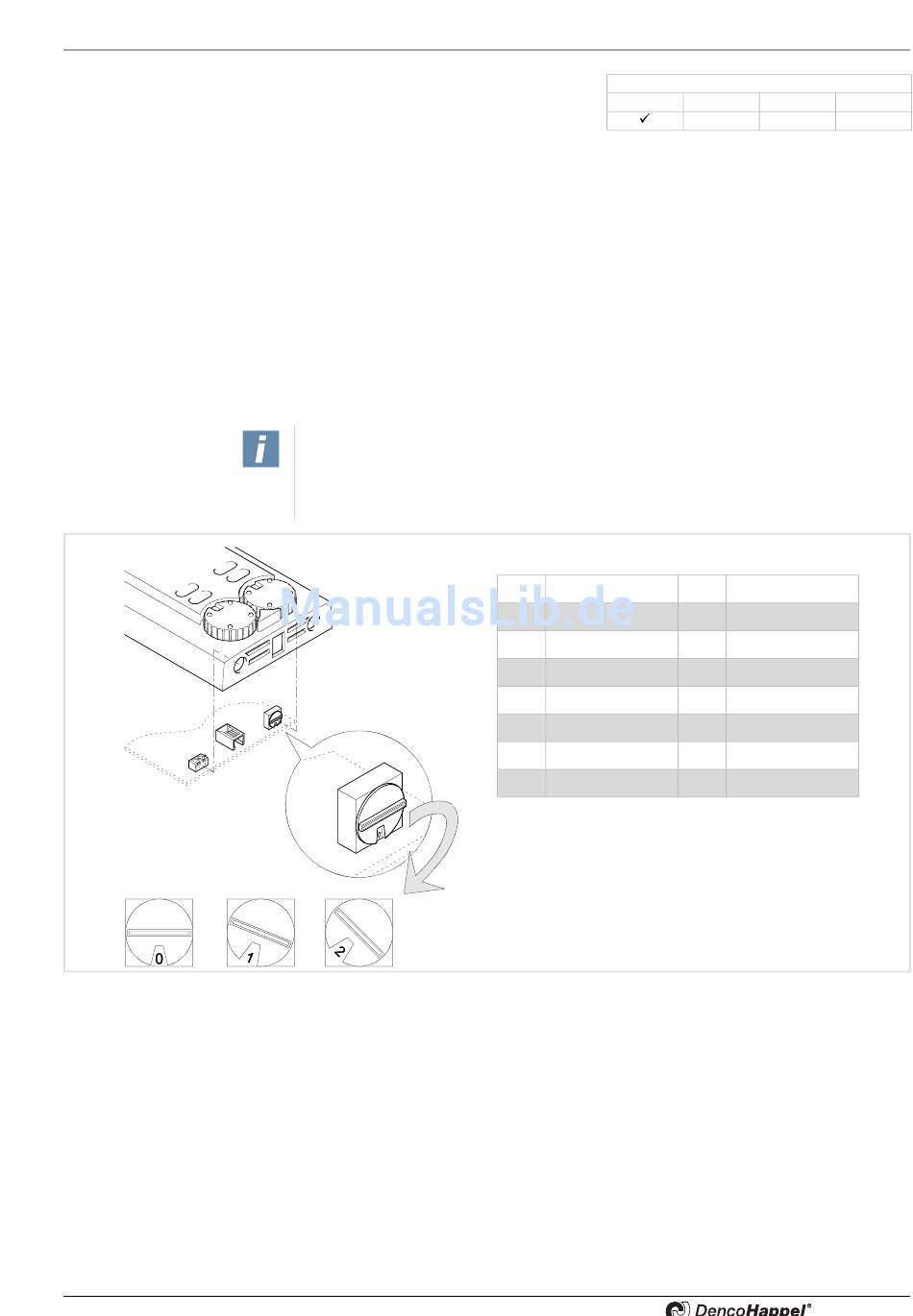

Abb. 7-5: Adresse am Bediengerät einstellen
Pos. 1: Bediengerät Gruppe 0 (Adresse 0)
Pos. 2: Bediengerät Gruppe 1 (Adresse 1)
Poz. 3: Bediengerät Gruppe 2 (Adresse 2), usw...
PR-2011-0143-D • Änderungen vorbehalten • R2-04/2016
Auf den Geräteplatinen des Regelungssystems MATRIX 2000 befinden sich keine
Adresswahlschalter.
Am Bediengerät muss die entsprechende Gruppenadresse zugewiesen werden.
Einzelgruppe (ohne Vernetzung mehrerer Gerätegruppen)
•
Stellen Sie am Bediengerät die Adresse 0 ein (werkseitig voreingestellt). Ein
angeschlossenes Modul MATRIX.V muss ebenfalls auf Adresse 0 eingestellt
werden.
Vernetzung mehrerer Gruppen
•
Stellen Sie an den Bediengeräten die Adressen 0 -15 ein. Jede Gruppe erhält eine
eigene Adresse. Dabei entsprechen die Bezeichnungen A bis F den Adressen 10
bis 15.
Anwenderhinweise!
Doppelte Adressvergabe bei den Bediengeräten führt zu Fehlfunktionen.
Im Auslieferzustand ist der Schalter für die Gruppenadresse auf 0 eingestellt und
muss ggf. eingestellt werden.
3
200x
Gruppenadressen:
0 Gruppe 0
1 Gruppe 1
2 Gruppe 2
3 Gruppe 3
4 Gruppe 4
5 Gruppe 5
6 Gruppe 6
7 Gruppe 7
Inbetriebnahme
MATRIX
300x 400x 400x+IO
8 Gruppe 8
9 Gruppe 9
A Gruppe 10
B Gruppe 11
C Gruppe 12
D Gruppe 13
E Gruppe 14
F Gruppe 15
75
