4.5 Gerätemontage
4.6 Montage der Geräteverkleidung
PR-2011-0143-D • Änderungen vorbehalten •R2-04/2016
Anwenderhinweise!
Die Heizgeräte müssen sicher, zuverlässig und optisch korrekt montiert werden.
Aus diesem Grund wird empfohlen, Aufhängungen des Geräteherstellers zu ver-
wenden.
Geräteschaden!
Es ist unbedingt auf eine spannungs-, verdrehungs- und vibrationsfreie Befestigung
der Geräte zu achten.
Anwenderhinweise!
Die Heizgeräte sind bei Deckenmontage, um das Entlüften und Entleeren des Wär-
metauschers zu ermöglichen, stets waagerecht zu montieren.
Befestigungspunkte: Die Heizgeräte sind an mindestens 4 Befestigungspunkten
anzuschrauben. Es sind die Schrauben der Transporteinrichtung/-sicherung zu ver-
wenden. Beim anschweißen der Wärmetauscheranschlüsse ist die Wärmetau-
scherverkleidung zu schützen.
Anwenderhinweise!
Heizgeräte mit Industrie-Verkleidung werden komplett einschließlich der montierten
Verkleidung geliefert. Die Design-Geräteverkleidung liegt dem Luftbehandlungsge-
rät gesondert bei und wird erst nach vollständig erfolgter Installation des Luftbe-
handlungsgerätes montiert. Die Gummiabdeckungen (Pos.7) sind vor Anschluss
der Rohrleitungen auf die Mediumanschlüsse zu schieben.
Bei der Montage der einzelnen Verkleidungsteile ist entsprechend der in Abb. 4-5
dargestellten Reihenfolge vorzugehen.
Das obere und untere Gehäuseteil ist nach der Montage mit Schrauben zu sichern
(siehe Positionen 4 und 6). Abschließend werden die Gummiabdeckungen der
Wärmetauscher-Stutzen positionert (siehe Position 7).

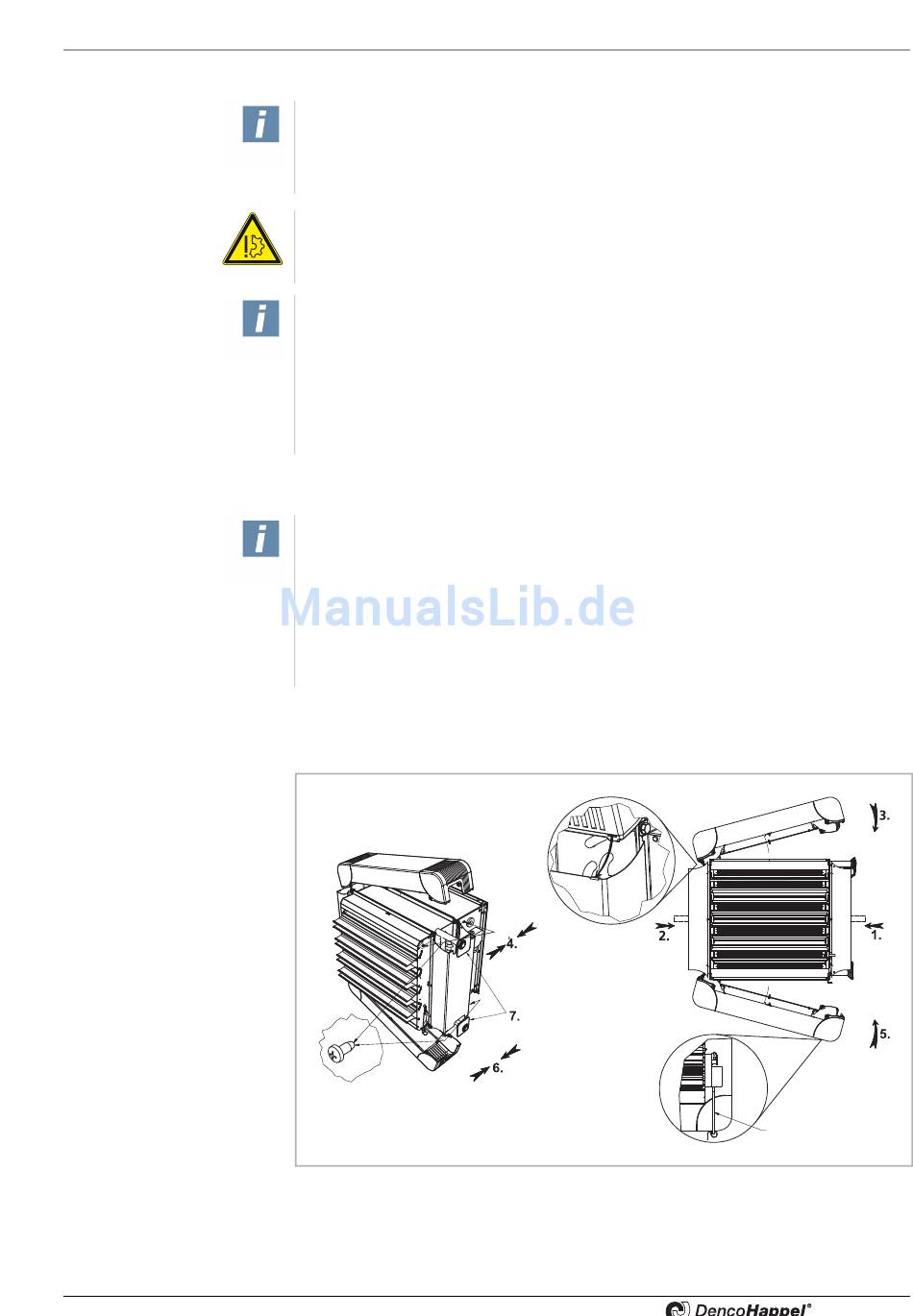

Abb. 4-5: Montage der Design-Geräteverkleidung
Montage
Kabel des Stellantriebs
