Display-Taste - GRAPHTEC GL800 Kurzanleitung

START/STOP (USB DRIVE)-Taste
Drücken Sie die START/STOP-Taste, um den Start einer Datenaufzeichnung auszulösen, während der GL800
sich im Status "Freilauf" befindet, oder um die Datenaufzeichnung zu beenden, wenn sie abgeschlossen ist.
Wird die Taste beim Einschalten des GL800 gedrückt gehalten, wechselt der GL800 in den
USB-Laufwerksmodus.
REVIEW-Taste
Drücken Sie die REVIEW-Taste, um den Start einer Datenaufzeichnung auszulösen, während der GL800 sich
im Status "Freilauf" befindet, oder um die Datenaufzeichnung zu beenden, wenn sie abgeschlossen ist. Wird
die Taste beim Einschalten des GL800 gedrückt gehalten, wechselt der GL800 in den USB-Laufwerksmodus.
Hinweis: Die Datenwiedergabe kann nur ausgeführt werden, wenn bereits Daten aufgezeichnet wurden.

DISPLAY-Taste

Drücken Sie die DISPLAY-Taste.
CURSOR (ALM CLR)-Taste
Um während der Datenwiedergabe zwischen Cursor A und B umzuschalten, drücken Sie die CURSOR-Taste.
Wenn bei der Alarm-Einstellung "Alarm Hold" festgelegt wurde, drücken Sie diese Taste, um den Alarm zu
löschen. Die Alarm-Einstellungen werden im Menü "TRIG" vorgenommen.
FILE-Taste
Drücken Sie die FILE-Taste, um Daten im internen Speicher des GL800 und auf einem USB-Speichermedium
zu sichern.
NAVI-Taste
Durch Drücken der NAVI-Taste können Sie im Status "Freilauf" sowie bei der Datenaufzeichnung und
Datenwiedergabe Funktionsbeschreibungen anzeigen lassen.

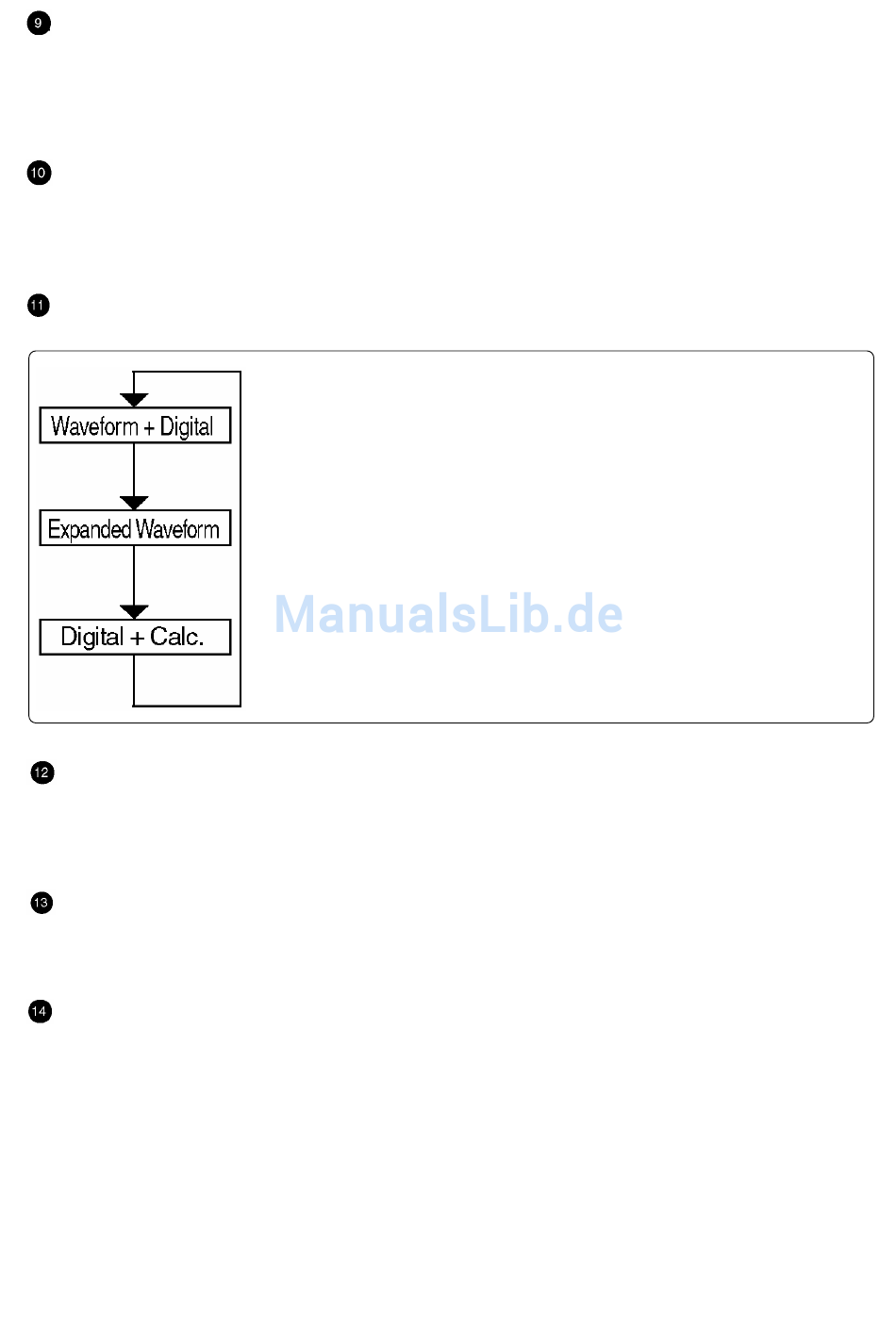

• Signalverlauf + Digital
Dies ist der Standardbildschirm beim Einschalten des GL800, auf dem
sowohl Signalverläufe als auch digitale Werte angezeigt werden. Die
Bildschirmeinstellungen lassen sich auch durch Drücken der
SPAN/POSITION/TRACE-Taste ändern.
• Signalverlauf erweitert
Nutzt den gesamten Bildschirm zur Anzeige der Signalverläufe.
• Digital + Berechng.
Stellt digitale Werte gut lesbar dar und zeigt zwei Arten von
Berechnungsergebnissen an. Die Berechnungseinstellungen werden im
Menü "DATA" vorgenommen.
7
